机械传动设备监测系统可使用ADC GAD7699，兼容AD

机械传动设备作为机械系统的重要组成部分，是众多机械设备正常工作的关键部件之一，传统的机械传动设备状态监测系统由于安装不便、成本较高、噪声干扰较大以及测量精度较低等缺点，很难满足现代机械传动系统的要求。

针对传统的机械传动设备状态在线监测系统的不足，本文介绍了采用基于模数转换器的比值测量法来进行数据测量，直接将传感器安装在所需监测的位置，感知其局部区域变化引起的最强传感信号，从而大大提高了信号的可靠度。

系统通过核心控制器件来控制各个模块有序工作，推荐采用GAD7699（兼容AD7699）高性能模数转换器作为数据采样器件实现对模拟信号的A/D采样；实现对模拟信号的采集和调理、A/D转换、数据存储、无线传输以及在上位机实时显示等功能。

GAD7699性能优势介绍：

1、GAD7699是8通道16位电荷再分配逐次逼近型寄存器型模数转换器，吞吐速度500KSPS，在转换速度和采样精度方面取得了比较好的平衡，采用的是单电源供电方式。

2、GAD7699拥有多通道低功耗数据采集系统所需的所有组成部分，包括: 无失码的真16位ADC；用于将输入配置为单端输入、差分输入、单极性或双极输入的8通道低串扰多路复用器。

3、GAD7699内部低温漂带隙基准源(可选2.5V或4.096V)及缓冲器；温度传感器，可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。

4、GAD7699是使用简单的SPI兼容接口实现配置寄存器的写入何转换结果的读取，数字接口使用单独的供电电源，被设定为逻辑电平。功耗与采样率成正比。

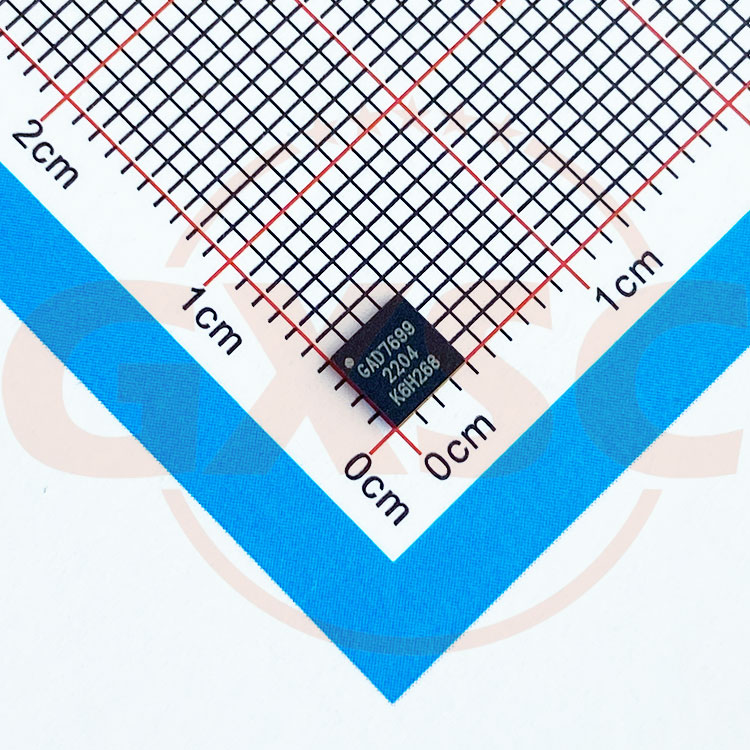

5、GAD7699采用小型的20引脚QFN封装，工作温度范围为-40°C至+85℃，可以较好的满足工业生产环境。

GAD7699芯片参数：

•动态范围：88dB；信噪失真比：85dB@2KH

•总谐波失真：-100dB@2KHz

•单模拟电源供电VDD：4.5V~5.5V

•功耗：26.0mW@5V, 500KSPS

•待机电流：50Na

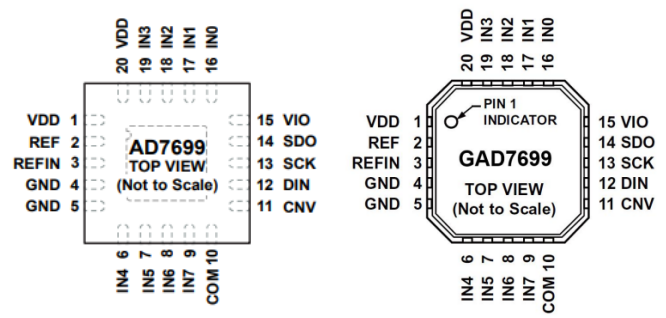

综上所述，GAD7699可完全替换AD7699用于机械传动设备状态在线监测系统，不需要修改参数及PCB板。GAD7699对比AD7699有一定的价格优势，国芯思辰可提供专业的技术支持和稳定供货渠道。
