智能插座USB充电接口静电保护方案说明

智能插座是物联网家居产品中的一种，作用是节约电量，通过遥控与定时来控制，让原本智能化的家电可以进行遥控与定时开关。

智能插座有标准家用电器5V/1A接口和USB接口，这些接口很容易受到静电损坏，为此需要选用ESD静电保护二极管来做防护，对于ESD静电保护二极管的要求是小体积、高静电防护能力。

那么，选用什么型号的ESD静电保护二极管来做防护呢？这就是高品质保护器件生产厂家及保护方案服务商东沃电子接下来要分享的话题：智能插座USB充电接口静电防护推荐ESD静电保护二极管DW05DP-S。

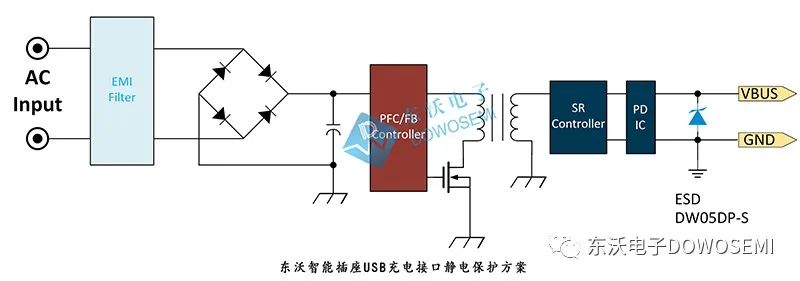

智能插座USB充电接口静电保护方案图

智能插座USB充电接口静电保护方案说明

从图中可知，针对智能插座USB充电接口的ESD防护电路应用，东沃电子技术推荐选用ESD静电保护二极管DW05DP-S，能够为智能插座的USB充电接口提供可靠的ESD静电放电防护。ESD二极管DW05DP-S采用单向设计、工作电压5V、峰值脉冲电流100A、钳位电压15V、漏电流0.5μA、结电容700pF、可承受2000W（8/20us）的峰值脉冲功率；DFN-2L小型化封装，节省PCB面积，提高空间利用率；符合IEC 61000-4-2（静电）±30kV（空气）、±30kV（接触）标准；符合UL 94V0阻燃标准。

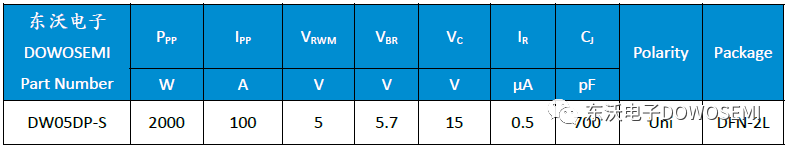

智能插座USB充电接口ESD静电保护二极管参数

查看东沃电子“ESD-DW05DP-S Datasheet”规格书可知，ESD静电保护二极管DW05DP-S具体电气参数如下：
