常用基本逻辑门电路有哪些？复合逻辑门电路介

一、逻辑门电路有关概念

1、逻辑

所谓逻辑是指条件与结果之间的关系。最基本的逻辑关系是与、或、非。

2、逻辑电路

输入与输出信号之间存在一定逻辑关系的电路称为逻辑电路。

3、门

所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。

4、门电路

门电路是一种具有多个输入端和一个输出端的开关电路。门电路是数字电路的基本单元。

5、逻辑门电路

门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。逻辑门电路是指能实现基本和常用逻辑运算的电子电路，也是集成电路上的基本组件。最基本的逻辑门是与门、或门和非门。

6、正、负逻辑

规定低电平为“0”，高电平为“1”,称为正逻辑；反之，高电平为“0”,低电平为“1”,称为负逻辑。

二、基本逻辑门电路

1、与门电路

实现与逻辑功能的电路叫与门电路。

1）与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式为：F=A·B。记忆口诀为：有0出0，全1才1。

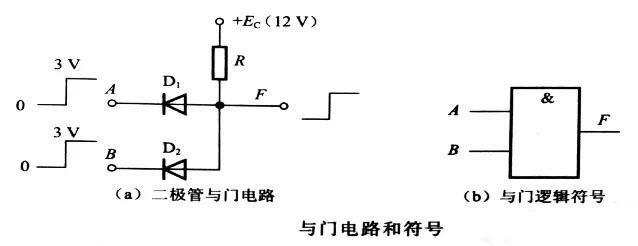

2）二极管与门电路如下图(a)所示，输入端A、B代表条件，输出端F代表结果。有多个输入端，一个输出端。当所有的输入同时为高电平（逻辑1）时，输出才为高电平，否则输出为低电平（逻辑0）。

当UA=UB=0时，D1、D2均导通，输出UF被限制在0.7V；当UA=0V，UB=3V时，D1先导通,UF=0.7V，D2承受反压而截止；当UA=3V，UB-=0V时，D2先导通，D1承受反压而截止；当UA=UB=3V时，D1，D2导通，输出端电压UF=3.7V。若忽略二极管压降，高电平用1、低电平用0代替，其结果与真值表是一致的，与门电路逻辑符号如上图(b)所示。

2、或门电路

实现或逻辑功能的电路叫或门电路。

1）或门是一个能够实现逻辑加运算的、多端输入、单端输出的逻辑电路，逻辑函数式为：F=A+B。记忆口诀为：有1出1，全0才0。

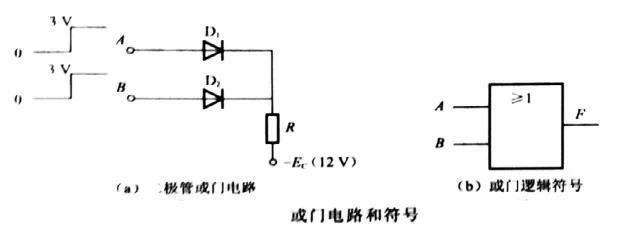

2）用二极管实现或逻辑的电路如下图(a)所示，图(b)是或门的逻辑符号。

3、非门电路

实现非逻辑功能的电路叫非门电路，有时又叫反相缓冲器。

1）非门只有一个输入端和一个输出端，逻辑函数式为：F=A非。记忆口诀为：有1出0，有0出1。

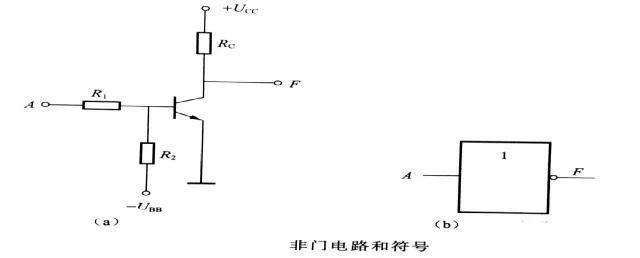

2）用三极管连接的非门电路如下图(a)所示，在实际电路中，若电路参数选择合适，当输入为低电平时，三极管因发射结反偏而截止，则输出为高电平；当输入为高电平时，三极管饱和导通，则输出为低电平。所以输入与输出符合非逻辑关系，非门也称为反相器。图(b)是非门的逻辑符号。

三、复合逻辑门

基本逻辑门经简单组合可构成复合逻辑门。常用的复合逻辑门有与非门和或非门。

1、与非门

与门的输出端接一个非门，使与门的输出反相,就构成了与非门。与非门可以看作是与门和非门的叠加。若当输入均为高电平1，则输出为低电平0；若输入中至少有一个为低电平0，则输出为高电平1。与和非的复合运算称为与非运算，逻辑函数式为：F=A·B非。记忆口诀为:有0出1，全1才0。

2、或非门

或门的输出端接一个非门，使或门的输出反相，就构成了或非门。有多个输入端，1个输出端。只有当两个输入A和B为低电平0时输出为高电平1。也可以理解为任意输入为高电平1，输出为低电平0。

或与非的复合运算称为或非运算，逻辑函数式为：F=A+B非。记忆口诀为：有1出0，全0才1。
