ESD二极管（TVS二极管阵列）选型篇：S-Video接口静

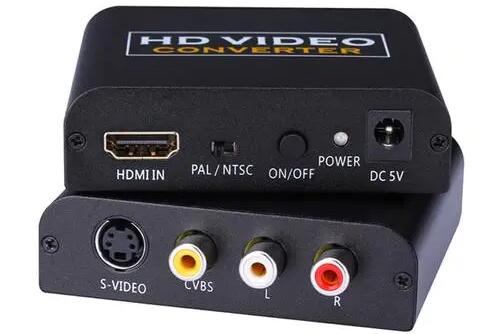

在音/视频领域，除了常见的HDMI、DVI接口等，还有一些冷门的接口，比如S-Video端口，相信很多人可能都没有听说过。S-Video视频端口同样拥有较好的数据传输功能。S-Video二分量视频端口，英文全称Separate Video，是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线工五条芯线组成的。S-Video端口是将视频数据分成两个单独信号（光亮度和色度）进行发送的模拟信号，不像复合视频信号是将所有信号打包成一个整体进行发送。既然是数据信号的传输，那么，在传输过程中，自然容易受到静电的干扰，影响信号的传输甚至失效。针对S-Video端口ESD静电放电问题，电子工程师通常会选用TVS二极管阵列（ESD静电保护二极管）为其保驾护航。接下来，高品质保护器件生产厂家及保护方案服务商东沃电子要科普的是：S-Video端口ESD静电放电保护方案图及TVS二极管阵列选型推荐。

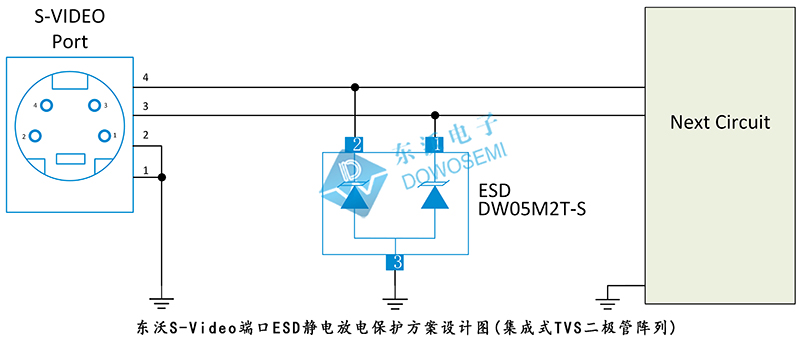

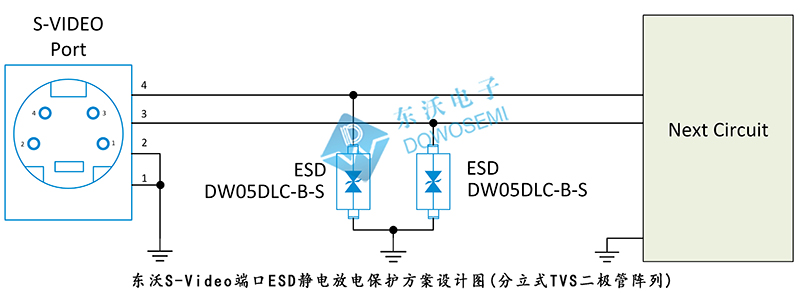

S-Video端口ESD静电放电保护方案图

S-Video端口ESD静电放电保护方案说明

从东沃S-Video端口ESD静电放电保护方案图中可以看出，视频传输信号保护，东沃电子技术推荐选用2颗分立式TVS二极管阵列DW05DLC-B-S或1颗集成式TVS二极管阵列DW05M2T-S对S-Video端口进行静电浪涌防护。分立式TVS二极管阵列DW05DLC-B-S，工作电压5V、峰值脉冲电流17A、钳位电压18.3V、漏电流1μA、SOD-323封装；结电容低至1.35pF，保证视频信号不失真；符合IEC 61000-4-2（静电）±30kV（空气）和 ±30kV（接触）标准。集成式TVS二极管阵列DW05M2T-S，工作电压5V、峰值脉冲电流18A、钳位电压16.7V、漏电流1μA、结电容100pF；SOT-23封装，集成了2个端口保护，有效减小PCB安装空间；符合IEC 61000-4-2（静电）±15kV（空气）和 ±8kV（接触）标准。

S-Video端口ESD静电保护二极管参数

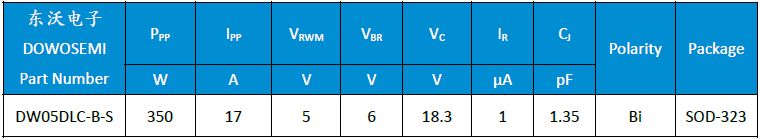

1）东沃TVS二极管阵列DW05DLC-B-S参数

查看东沃电子“ESD-DW05DLC-B-S Datasheet”规格书可知：

2）东沃TVS二极管阵列DW05M2T-S参数

查看东沃电子“ESD-DW05M2T-S Datasheet”规格书可知：

以上是东沃S-Video端口ESD静电放电保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列DW05DLC-B-S和DW05M2T-S，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型！
