L、C对运放AC分析的辅助作用

stb分析可以得到环路增益的bode图，但却不能看到环路中其他位置的AC增益大小，这在需要分析不同级的放大倍数时造成了困难。解决这个问题，可以按照下图所示的方法设计testbench。

图1

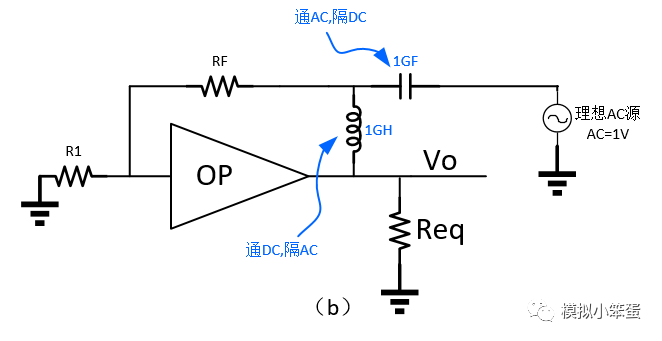

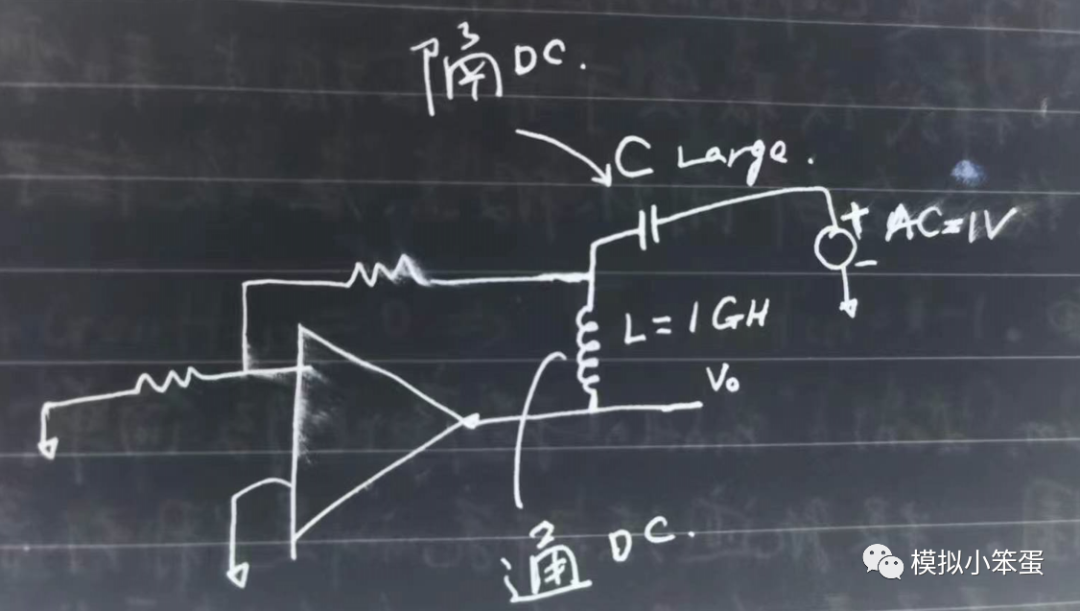

以图1a为例，对环路断环进行仿真时，除了用stb分析方式之外，可以用如图1b所示添加L、C的办法进行环路增益仿真。L的作用是通直流交流，所以电路可以认为存在直流连接，此时负反馈环路认为没有断开，因此可以保证电路直流工作点的正常。但交流时，由于L设定值很大，呈现出很大的交流阻抗，相当于“断路”，所以在交流角度此处路径又是断开的。再看电容C，它的作用是通交流隔直流。直流时，所加的AC激励源直流电平被电容隔开，不会对环路造成影响。交流时的信号可以通过电容、RF、R1的网络施加到OP输入端。

使用图1的仿真办法，激励源AC=1V，收集到的Vo即为环路增益大小。除了这点之外，可以看到电路中任何一点的小信号增益和相位情况，这一点对分析电路尤其有帮助。
