如何将220V交流电转化成12V直流电呢？有哪些方法

直流12V应用于很多场合，那么如何将220V交流电转化成12V直流电，其实有很多种方法，可以用反激式、正激式、AD-DC、阻容降压等方法实现，下面介绍几种方法。

1、阻容降压

阻容降压原理是利用电容在交流信号频率下产生的容抗来限制最大工作电流。这种降压电路特点是成本低但是小电流，一般电流输出不超过100mA，用于非隔离场合。

如果要得到12V电压，需要增加12V的稳压管，可以采用AN4742A稳压管，它的功率只有1W，因此输出负载不能过大，如下图是阻容降压电路图



2、三端稳压器

利用7812三端稳压器，这样负载输出可以进一步加大，需要注意的是负载加大的同时要考虑增加散热片，电流甚至可以达到1.5A，如下图，它包含了降压、整流、滤波、稳压电路，由于7812输入电压范围大致在16V到35V之间，因此降压部分的变压器要把电压降到这个范围值。

3、AC/DC转换器

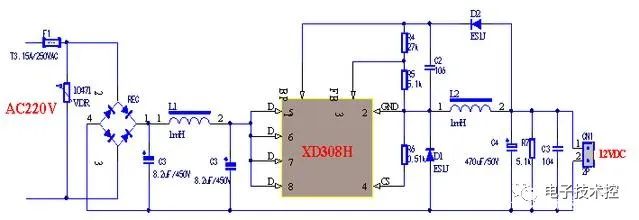

如果由于结构空间的限制，可以采用AC-DC来实现，现在很多芯片都适合，但是能带的负载不是很大，以XH308H芯片为例，这是一款宽电压、高耐压降压芯片，输入电压范围12VDC-380VDC。



4、反激式

上面的三种都是非隔离的，这种电源虽然成本低、使用广泛，但是相对于隔离电源不太安全，并且输出负载一般都不会太大，利用反激式开关电源设计可以得到12V电源。

如下图是利用TOP234为核心组成的开关电源
