可调稳压电源怎么使用

可调稳压电源是一种常见的电力供应设备，可以提供稳定的电压输出。以下是可调稳压电源的基本使用方法：

1. 连接输入电源：将可调稳压电源的输入端连接到供电电源，并确保输入电源的电压范围在可调稳压电源规定的输入范围内。一般情况下，输入电压为交流（AC）或直流（DC）。

2. 调节输出电压：根据需要，通过调节可调稳压电源上的电压调节旋钮或设置按钮，将输出电压调整到所需的数值。一些可调稳压电源还可能配备显示屏，可直接输入所需的电压数值。

3. 连接负载：将需要供电的设备或电路负载连接到可调稳压电源的输出端。确保接线正确，正负极连接正确，以避免可能的损坏。

4. 电源开关控制：通过可调稳压电源上的开关按钮，将电源开启或关闭。在使用前确保电源开关处于关闭状态，然后打开开关，开始供电。

5. 监测和调整：在电源供电后，可以使用合适的电压表或电流表等测试设备来监测输出电压和电流是否满足要求。根据需要可能需要调整电源的稳压性能或限流保护等参数。

需要注意的是，在使用可调稳压电源时应遵循以下安全操作：

- 确保符合电源的额定电压和功率规格，不要超出其额定值。

- 在连接或调整电源时，随时注意电源是否开启，以避免可能的触电或其他安全风险。

- 需要用绝缘手套和绝缘工具等适当的安全措施，以确保自身的安全。

- 在调整电源输出时，逐渐增加或减小电压，避免突然变动导致的电路或设备损坏。

LM317可调稳压电源电路图解析

LM317是一款经典的可调稳压电源芯片，常用于实现可调输出电压的稳压电源。它具有简单的设计和易于使用的特点。下面是LM317可调稳压电源的简介：

1. 工作原理：LM317基于反馈控制原理实现稳压功能。它通过调节输出电压与内部参考电压之间的差异，使输出电压稳定在设定的数值。

2. 输入和输出范围：LM317的输入电压范围在3V到40V之间，输出电压可调节范围广泛，一般从1.25V到37V不等。输出电流可达到1.5A。

3. 调节方式：通过连接外部电位器或电阻来调节输出电压。可以根据需要选择合适的电位器或电阻值，以得到所需的输出电压。

4. 内部保护：LM317具有内部过热保护和电流限制功能，当温度过高或电流超过额定值时，它会自动降低输出电压或切断输出，以保护电路和芯片的安全。

5. 应用范围：LM317可广泛应用于电子电路中的各种稳压电源设计。它可以为数字电路、模拟电路、传感器、微控制器等提供稳定的电源。同时，它也常用于调试和测试电路中，提供可调节的工作电压。

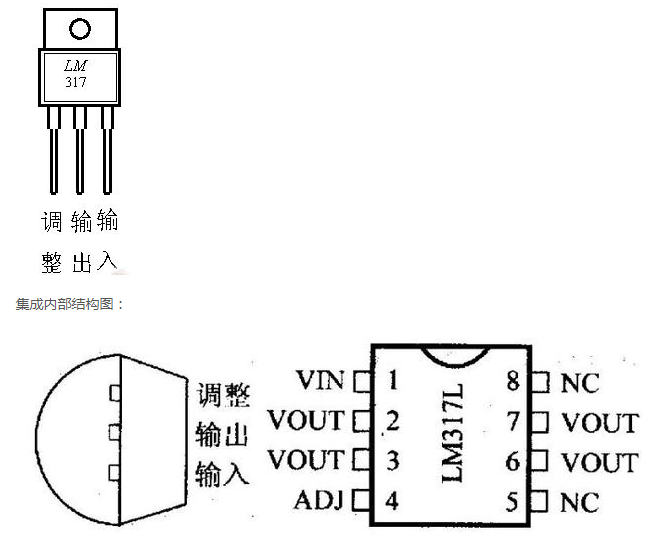

LM317是常见的可调集成稳压器，最大输出电流2.2A ，输出电压范围1.25v- -37v（可连续可调） ，元件样图如下：

上图中， 1、2脚之间为1.25v电压基准，为保证稳压器的输出性能， R1应小于2402 ，改变R2阻值即可调整稳压电压值，D1、 D2用于保护LM317.

LM317可调稳压电源是一种成熟可靠的芯片，适用于需求不同输出电压的电路，具有简单易用、稳定可靠、成本较低等优点。在使用LM317时，请注意参考相关数据手册和应用笔记，以确保正确连接和合理设计。

lm317可调稳压电源稳压电路的作用

LM317可调稳压电源稳压电路的主要作用是将输入电压稳定地转换为所需的输出电压，从而为电路或设备提供稳定可靠的电源。

具体而言，稳压电路的作用如下：

1. 提供稳定的电压：稳压电路能够通过反馈控制机制，根据输入电压和负载电流的变化，自动调节并稳定输出电压。这样，稳压电路可以在不同负载情况下提供恒定的输出电压，确保被供电设备的正常运行。

2. 保护负载设备：稳压电路通过稳定输出电压，保护负载设备免受输入电压变化的影响。它可以抵御电源波动和噪声干扰，防止电压过高或过低对负载设备造成损害。

3. 调节输出电压：稳压电路允许用户根据需要调节输出电压，以适应不同的电路要求。通过简单调整电位器或者电阻，可以在一定范围内实现所需的输出电压。

4. 提供可靠性：稳压电路的设计通常考虑了过电流保护、过温保护、短路保护等功能，以保证电路和设备的安全运行。这些保护机制确保了稳压电源在意外情况下的可靠性和稳定性。

总的来说，LM317可调稳压电源稳压电路的作用是提供稳定的电源供应，保护负载设备免受电压变化和干扰的影响，以确保电路和设备的正常运行和可靠性。
