工程师生病了怎么办？自己做电路给自己测：E

搞工程的平时压力都不小，总失眠，疫情期间又经常早期做核酸，导致作息不规律，身体出现了问题。

平时心脏经常会扑通扑通停跳一下。

最近抽空去医院看了下，医生简单拍了几秒的心电图，没有抓到异常跳动时的心电信号，没办法确诊具体是什么原因，如果想要确诊，需要24h心电图记录，太费时间了，这该怎么办呢？

作为一名硬件工程师，没办法，只能自己上了。

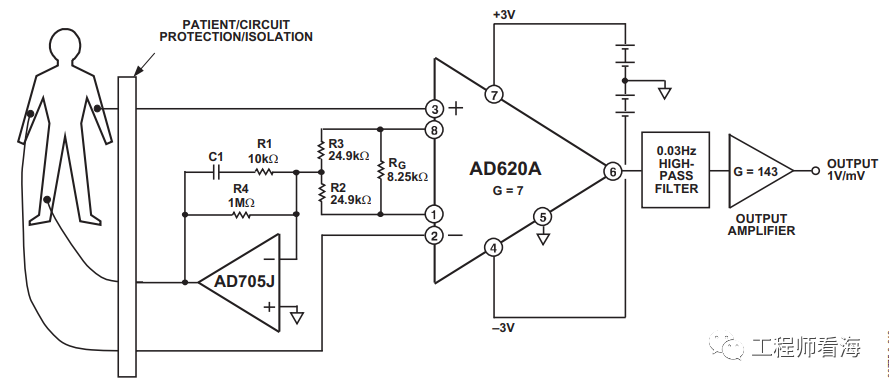

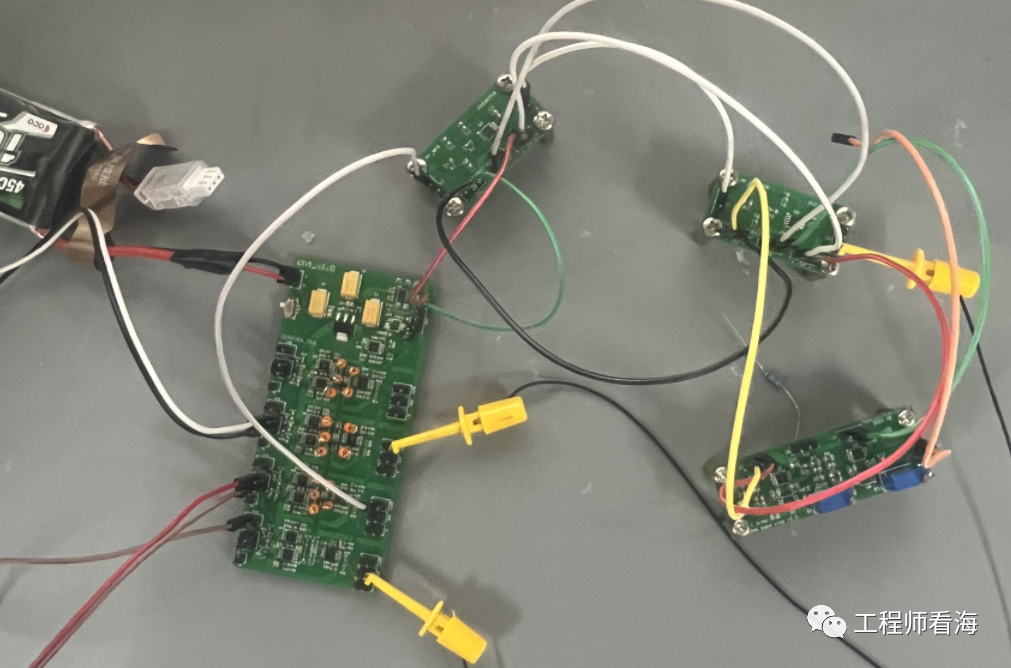

和徒弟设计了下面的心电采集电路，包括差分放大、高通、陷波和低通的功能以提高信噪比，抑制共模干扰。

电极配置方式选择经典的I导方式，作用电极和参考电极分别放在左右手腕山，为了方便操作，右腿驱动电极也就近放在其中一个手腕附近。

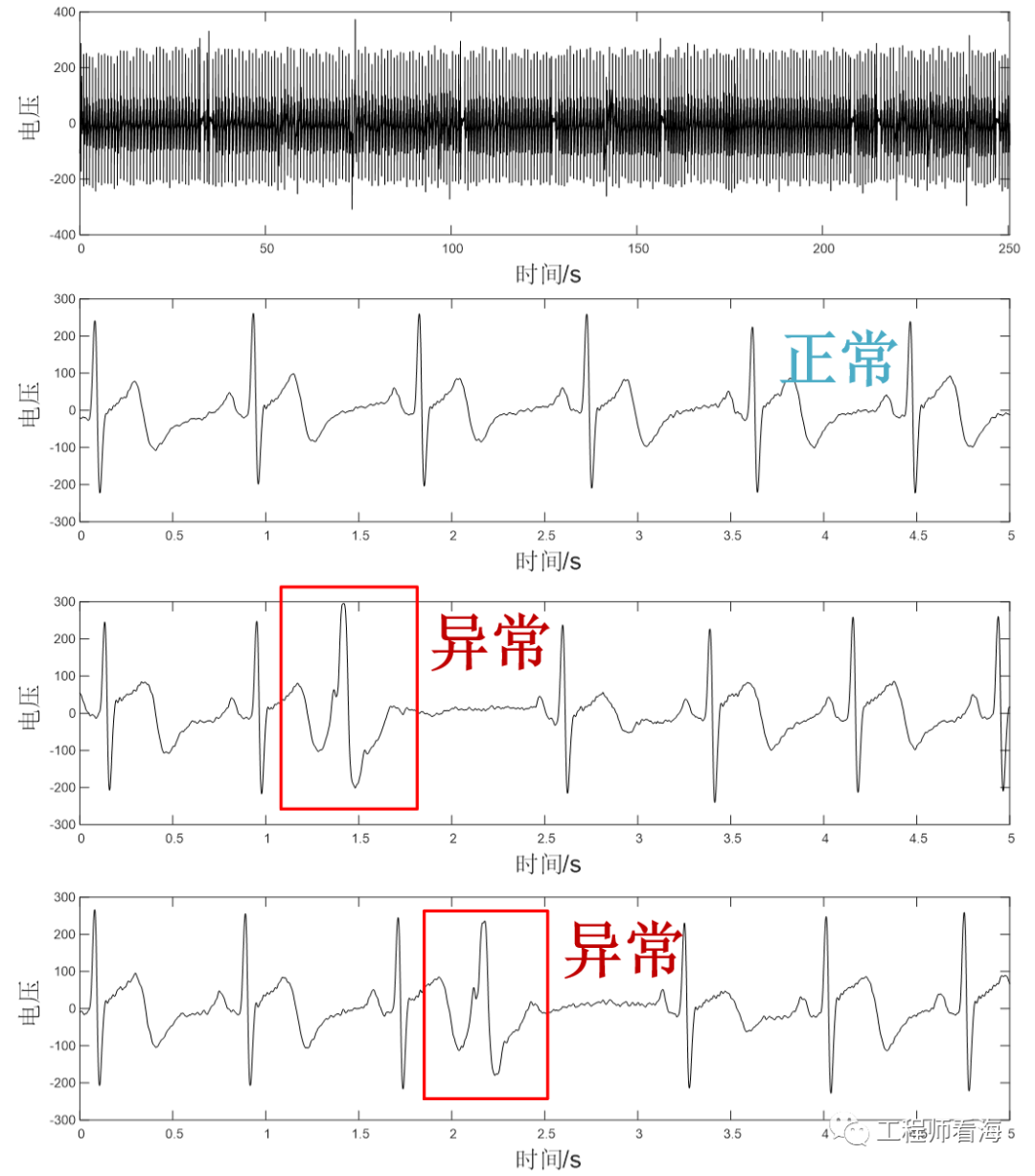

下面是采集的心电波形，采样率为1000Hz，采集了大约250s的数据，见下图第一行，其中中断部分就是心脏跳动异常时刻。

我们截取正常波形（第二行）和异常波形（第三行和第四行）可以看到，心电ECG的QRS波提前跳动了，这就是异常所在。

在网上约了个在线医生，把自己测的心电图发过去，医生说是室性早搏，这就破案了，避免花大价钱去医院测量了。

医生建议平时要避免浓茶，避免吸烟，避免喝酒，规律休息，保持良好的心情。

这就避免了去医院长时程心电图检测，省钱又省事，各位工程师学废了吗？

如果有同学对心电放大电路的原理比较好奇，可以留意下下面的视频教程，教程讲解了一种常见的心电放大电路。
