150W汽车音响功率放大器电路设计

这是150W汽车音响功放的电路设计。该电路分为两个框图：音调控制电路和功率放大器电路。

150W 汽车音响放大器的音调控制

基于IC LF353构建的音调控制电路在立体声模式下，我们将有八个扬声器的作用，它们将产生非常重要的声压。

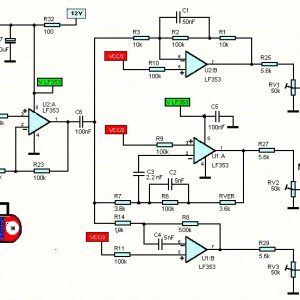

音调控制方案

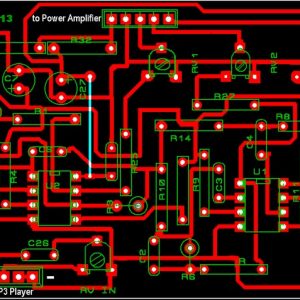

音调控制 PCB 设计

150W汽车功放

该功率放大器基于每个通道的单个 LA47536 电源 IC 构建。对于立体声通道，每个模块需要两个类似的电路（音调控制和功率放大器）

LA47536 是一款专为汽车音响系统而开发的 4 通道 BTL 功率放大器 IC。

输出级特点

纯互补结构，在高端使用 V-PNP 晶体管，在低端使用 NPN 晶体管，以提供高功率和卓越的音频质量。

LA47536几乎包含了汽车音响使用所需的所有功能，包括待机开关、静音功能和各个保护电路。它还提供自诊断功能（输出偏移检测）。

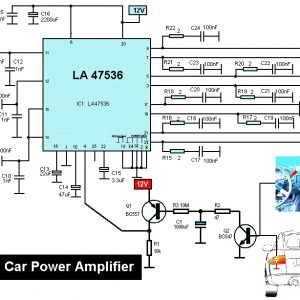

功放方案

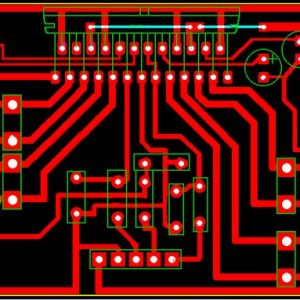

功率放大器PCB设计
