DCA-M系列采样示波器连接和自检操作

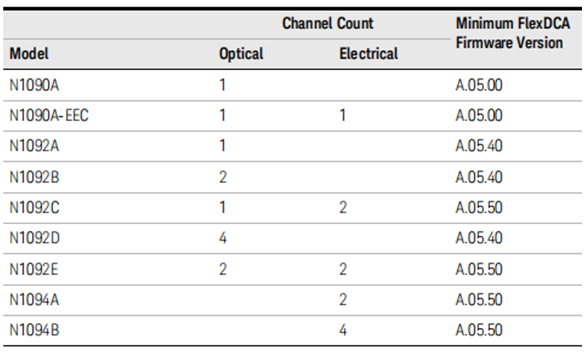

DCA-M系列相对于DCA-X系列属于经济型采样示波器，根据不同型号区分光口和电口的数量，我们今天介绍的N1092D具有4光口没有电口，具体区分如下表：

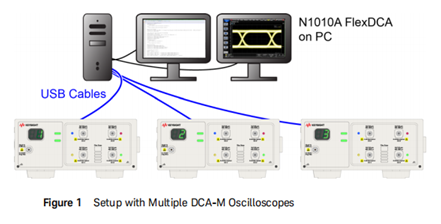

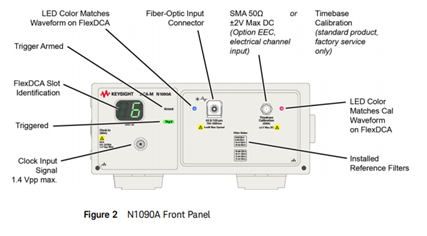

DCA-M系列没有内置固件也没有屏幕需要安装固件到PC端或者86100系列示波器上Keysight.FlexDCA的程序使用，安装完成后通过USB线缆连接仪器进行控制操作，下面途中分别描述了连接框图和仪器面板的区域功能介绍

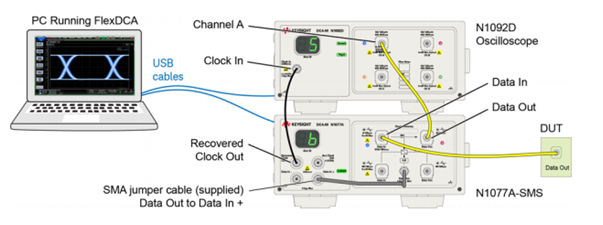

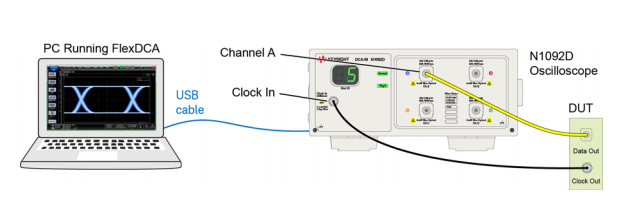

N1092D是没有内置时钟恢复功能的，如果待测产品有时钟输出就可以直接测试，如果没有时钟输出那还要外接一个CDR来输入时钟信号，分别如下图。

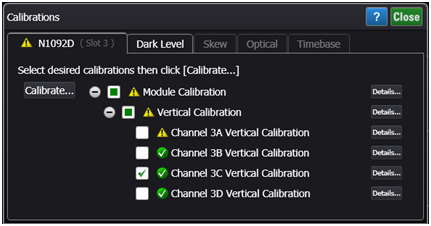

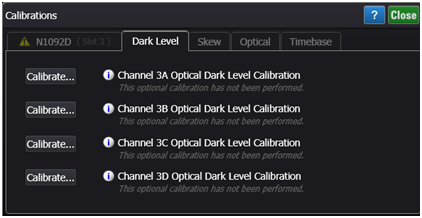

连接后在PC的程序里做自校准操作，如果有报错记录保存做下一步检查。‍
