SMBJ6.5CA二极管 RS422总线浪涌静电保护用TVS

RS-422接口，也叫作EIA-422接口，是规定采用4线、全双工、差分传输、多点通信的数据传输协议。RS-422（EIA-422）接口常用于中短距离的数据传输，最大传输距离为1219米，最大传输速率为10Mb/s。RS-422（EIA-422）接口具有可靠稳定、传输距离远、传输速率快、抗干扰能力强等优点，在工业控制、通信设备、医疗设备等领域得到广泛应用。

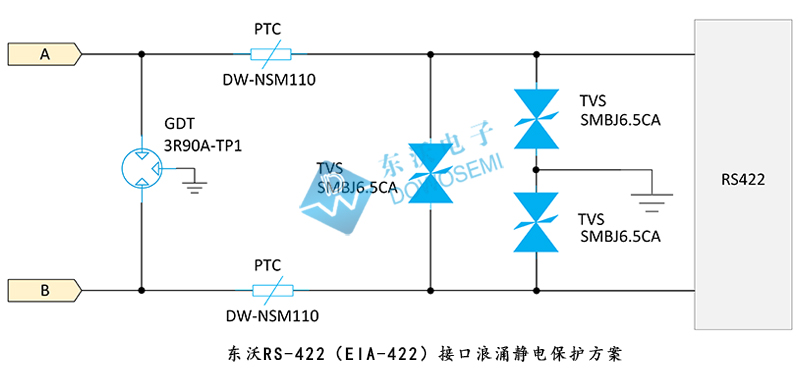

RS-422（EIA-422）接口在应用时，其接口传输线通常暴露于户外，极其容易受到电磁干扰、雷击、静电放电等因素影响，引入过电压、过电流等损坏接口电路。因此，在RS-422（EIA-422）接口处，需要进行浪涌静电保护，以保证接口的可靠性和稳定性。针对RS-422（EIA-422）接口浪涌静电问题，东沃电子技术推荐选用陶瓷气体放电管GDT、自恢复保险丝PPTC和TVS二极管作为过压过流保护 。东沃RS-422（EIA-422）接口浪涌静电保护方案设计图如下所示：

方案说明

从东沃RS-422（EIA-422）接口浪涌静电保护方案设计图可以看出，前端选用了通流能力强的陶瓷气体放电管3R90A-TP1来旁路大部分的雷击电流，中间选用自恢复保险丝DW-NSM110起到第一级和第二级保护的耦合器件，第二级保护使用导通电压精准度高、响应速度快、低漏电流、钳位电压低的双向贴片TVS二极管SMBJ6.5CA做过压保护，将浪涌电压残压降至最低范围，确保后端电路的安全。方案符合测试标准：

√ IEC61000-4-5：10/700us6KV /150A；1.2/50us&8/20us6KV/3KA；

√ IEC61000-4-2：等级4 接触放电8KV空气放电15KV；

器件参数

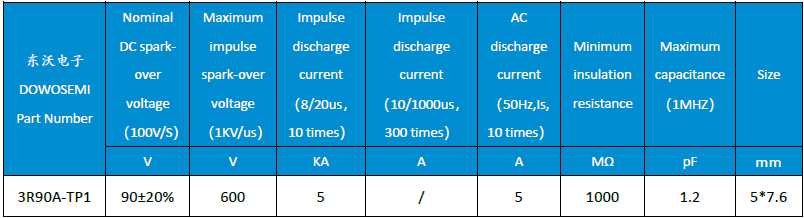

1）东沃陶瓷气体放电管3R90A-TP1

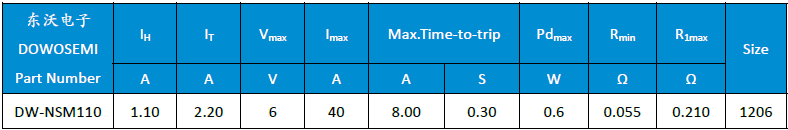

2）东沃自恢复保险丝DW-NSM110

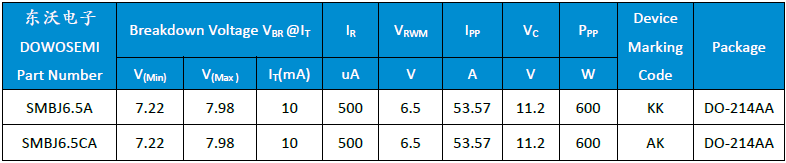

3）东沃TVS二极管SMBJ6.5CA

以上是东沃RS-422（EIA-422）接口浪涌静电保护常用方案，如有特殊需求，欢迎前来探讨。浪涌静电保护方案，找东沃电子，电路防护不迷路！东沃RS-422（EIA-422）接口浪涌静电保护方案中选用到的陶瓷气体放电管3R90A-TP1、自恢复保险丝DW-NSM110和TVS二极管SMBJ6.5CA，东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型！
