国芯思辰|兼容AD9245BCPZ，国产SC1246助力FFT式频谱仪

便携式频谱分析仪由于具有功能丰富，性能优良、体积小巧，易于携带和操作等优点，所以成为无线电干扰探测和分析，尤其是进行现场的干扰排查和跟踪定位应用时的常用选择。

频谱仪种类众多，大致可以分为模拟式与数字式两大类，模拟式频谱仪是以扫频技术为基础的，与最早出现的频谱仪的原理并无太大区别，而数字式频谱仪主要是以FFT变换等数字信号处理运算为基础的，使用各种数字信号处理算法来实现以往的模拟器件功能。

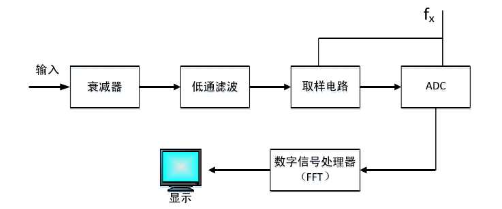

FFT式频谱仪工作模式如上图所示，输入信号经一个低通滤波器滤除测量频带之外的高频分量，然后经过一个ADC对信号进行采样量化，从而将输入信号转变为了数字信号，然后对得到的数字信号进行FFT变换，即可得到输入信号的频谱信息，包括频率、相位、调制等信息，述度远远快于传统的扫频式频谱仪，可以满足实时频谱分析的需求。

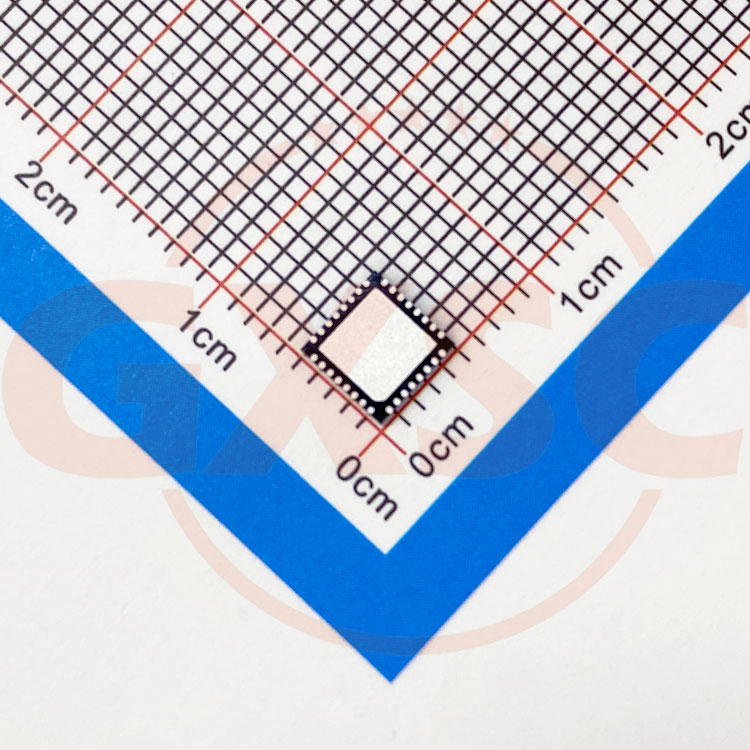

FFT式频谱仪的工作过程虽然程简单、清楚、明了，但受限于进行FFT变换的数字处理芯片的性能，以及前端进行模数转换的ADC的性能，普通FFT式频谱仪的测量带宽相对有限，测量频率相对较低，推荐使用国产芯炽ADC SC1246，芯片吞吐速率20/40/65/80MSPS可选。

SC1246用于FFT式频谱仪性能特点：

•VDD-3V、OVDD-3V；

•DNL：土0.35LSB (80MSPS)；

•INL：土1LSB (80MSPS)；

•operating power：49.5mW(10MSPS)；

218mW(80MSPS)；

•SNR：70.08dBFS (fin=30.5MHz)；

69.9dBFS (fin=70MHz)；

69.3dBFS(fin=103MHz)；

随着模数转换器以及数字信号处理器的性能不断提升，FFT式频谱仪在测量速度精度等方面也在不断进步，尤其是采用带通采样定理，以带通滤波器替换掉低通滤波器然后进行数字下变频后再在基带上进行FFT变换，可以实现对高频的分频段的测量，提高了频率测量上限，扩展测量频带范围。
