国芯思辰|条码扫描仪可使用双通道运算放大器

条码符号是图形化的编码符号，对条码符号的识读就是要借助一定的专用设备，将条码符号中含有的编码信息转换成计算机可识别的数字信息。

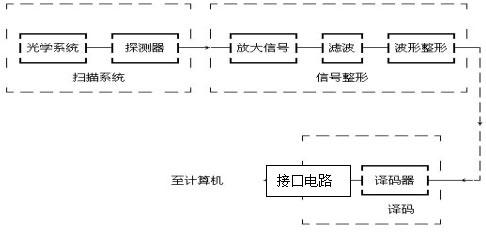

从系统结构和功能上讲，条码扫描器原理之系统由扫描器系统、信号整形、译码三部分组成，它完成对条码符号的光学扫描，并通过光电探测器，将条码条空图案的光信号转换成为电信号。信号整形部分由信号放大、滤波、波形整形组成，是将条码的光电扫描信号处理成为标准电位的矩形波信号，其高低电平的宽度和条码符号的条空尺寸相对应（如下图所示）。

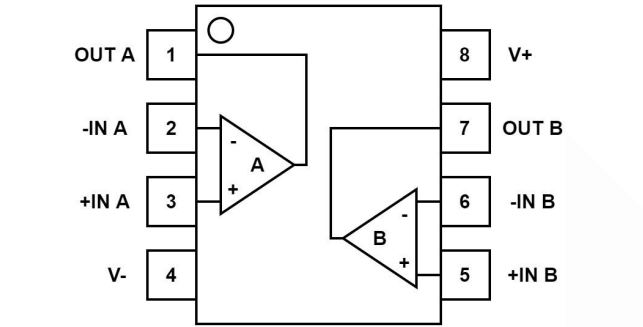

因为条码扫描仪中传感器输出的信号电压值太小（基本上均在毫伏级或者微伏级范围），不能满足AID转换器对输入信号电平的要求，因此，就需要利用放大电路带来足够的增益以提升信号幅度，本方案采用的是芯炽双通道SC7518运算放大器，该芯片高速电压反馈CMOS运算放大器专需要宽带宽的应用而设计的。

芯炽SC7518单位增益稳定，可以输出大电流，差分增益为0.02%，而差分相位为0.09°。芯片静态电流仅为每通道5mA。SC7518运算放大器针对低至2.7V(±1.35V)和高达5.5V(±2.75V)的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围；电源轨的输出摆幅在100mV以内，从而支持宽动态范围。

得益于高压摆率专利技术，SC7518的大信号响应速度更快，收敛也更稳定。

SC7518用于条码扫描仪关键性能参数：

•压摆率增强专利技术：输出信号3.3Vpp时，上升压摆率233V/us，下降压摆率250V/us；

•输入失调低：典型值＜1mV；

•高开环增益：典型值100dB；

•低输入偏置电流；

•轨至轨I/O；

•支持过流保护；

条码扫描仪广泛用于工业应用中，比如自动跟踪和质量控制。与其他跟踪方式相比，条码扫描仪有诸多优势，因为它们的输入速度更快，可靠性更高，且能够扫描大量信息，同时还能保持灵活性，用户可通过通信模块连接局域网或无线局域网实现数据交互，综上，SC7518完全可以满足条码扫描仪的应用需求。
