一文详解：低功耗双运算放大器LM358，超全

东沃电子（DOWOSEMI）推出的LM358低功耗双运算放大器算是电子元器件中的明星元件，在很多经典电子电路中，都能看到LM358的身影。LM358是由两个独立的高增益电压比较器组成，可在单电源下或双电源下工作，并且其电流大小不受电源电压幅度大小影响。低功耗双运算放大器LM358采用SOP-8封装，广泛应用于音频放大器、工业控制、DC增益和所有常规运算放大电路。接下来东沃电子（DOWOSEMI）从参数特点、引脚分类和典型应用三方面带您全面了解LM358低功耗双运算放大器。

LM358低功耗双运算放大器参数特点

1）LM358特点：
√ 可单电源或者双电源工作
√ 包含两个运算放大器
√ 逻辑电路匹配
√ 低功耗
√ 频率范围宽

2）LM358极性和电性参数：

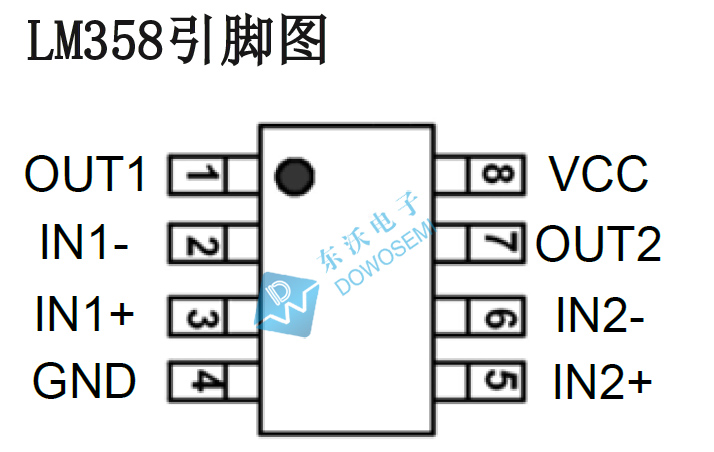

LM358低功耗双运算放大器引脚分配

从图中可以看出，LM358有8个脚，所代表的含义分别是：

引脚序号1：OUT1 比较器1输出
引脚序号2：IN1- 比较器1 反相输入
引脚序号3：1N+ 比较器1 正相输入
引脚序号4：GND 地
引脚序号5：IN2+ 比较器2 正相输入
引脚序号6：1N2- 比较器2 反相输入
引脚序号7：OUT2 比较器2输出
引脚序号8：VCC 电源

LM358低功耗双运算放大器典型应用

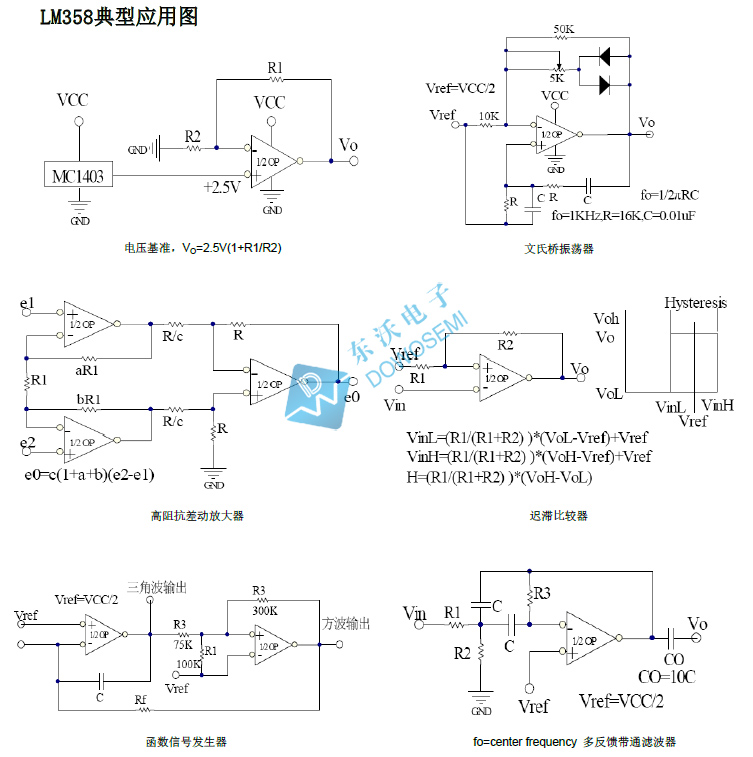

低功耗双运算放大器LM358的经典应用电路图实在是太多了，以下是部分典型应用：

关于低功耗双运算放大器LM358的知识就分享到这儿，要采购LM358的新老客户们，上东沃电子，品质稳定、高可靠性、交期迅速、现货直供、厂家价格，具体详情，可直接咨询东沃电子
