29305 输出Scott-T变压器国产化替代方案

概 述

HJ29305是输出Scott-T加固型变压器系列中的一款，功能是将两相输入信号转换为三相输出信号，输入的两相信号为相位相差90度、幅值相等的正余弦信号，输出信号的三相信号相位相差120度、幅值相等；具有隔离性能好，输出特性有利于信号处理的特点。它的输入电压为6.8Vrms，输出电压为11.8Vrms，输入阻抗为小，输出阻抗大，稳定性高，负载输出端不易受到干扰。输出Scott-T变压器在旋转变压器/同步机和模拟/数字转换器的输出之间提供电压匹配和电气隔离。

HJ29305设计制造符合MIL-PRF-27的加固要求，可与进口的DRC-10520配套使用，该变压器是理想的同步/解析数字转换器，可直接通过器件自身安装孔进行表面组装，该电路可广泛应用于航空、航天、兵器等恶劣电气环境中，可原位替代BETA TRANSFORMER公司的输出Scott-T加固型变压器系列当中的29305-F、32976、 B-679、B-680。

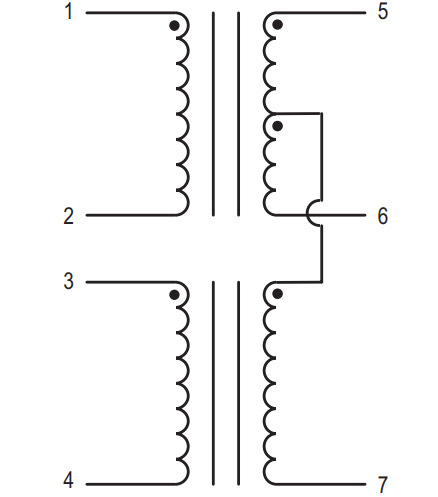

电原理图

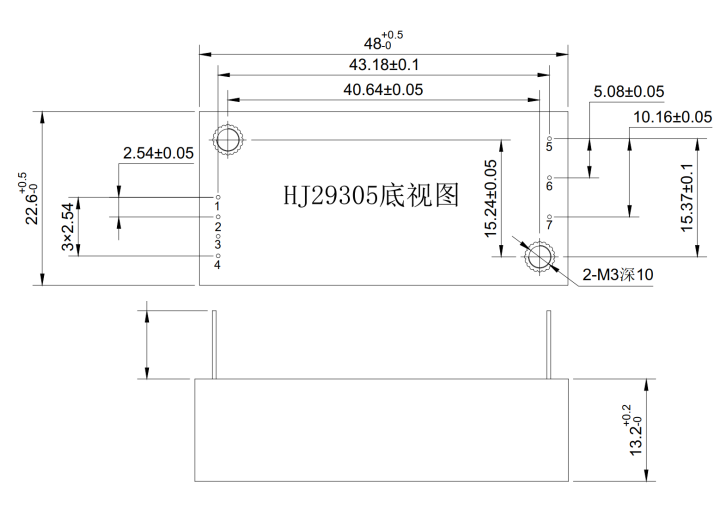

封装形式及外形尺寸

HJ29305采用PEEK注塑外壳封装。外形尺寸图如下：

绝对最大额定值

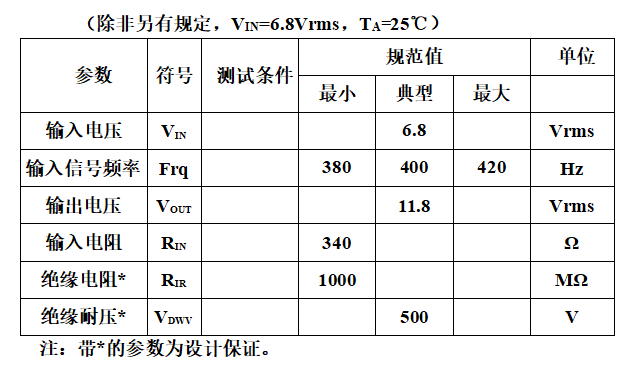

电特性

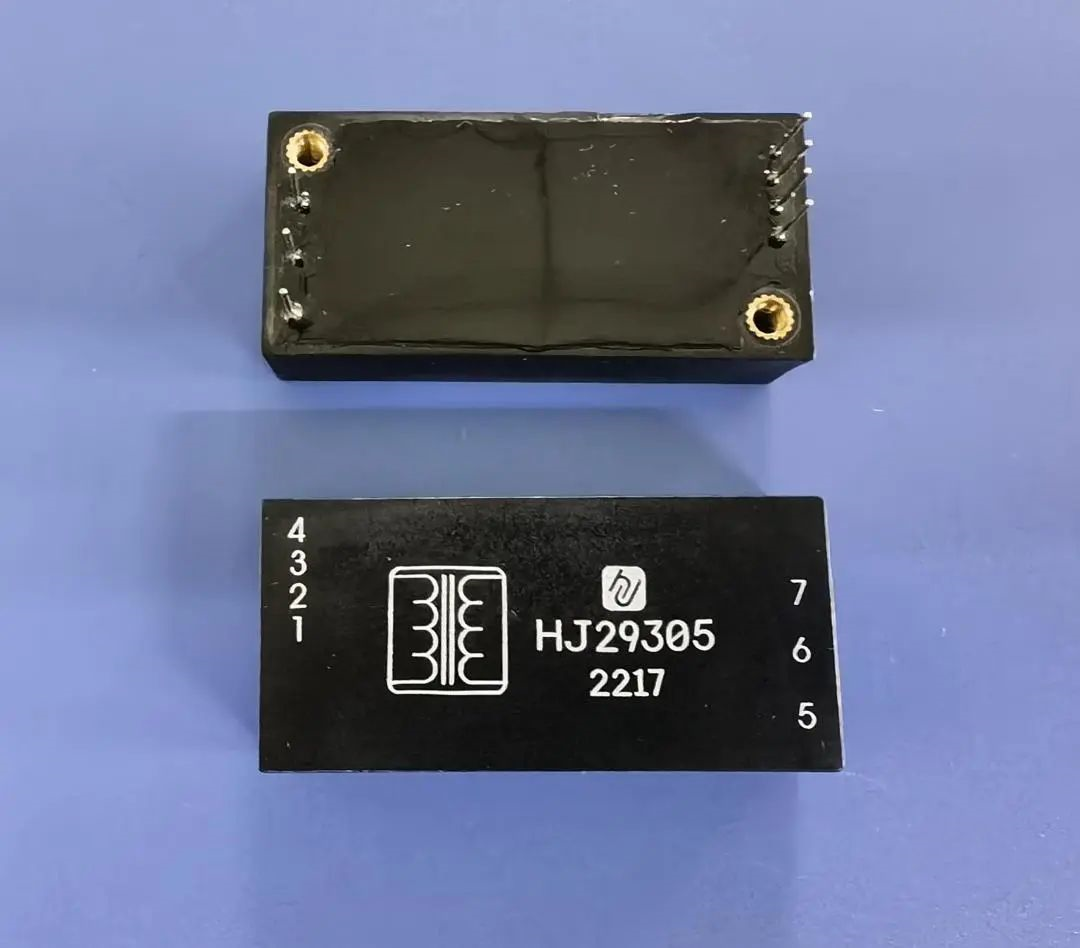

实物图

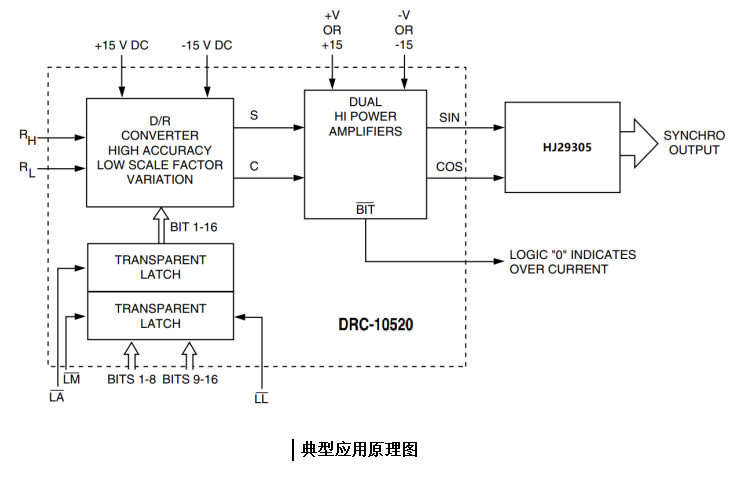

典型应用

我司可根据客户要求，开发其它模态的Scott-T加固型变压器，最大程度地满足客户需求。
