拆解报告 :瑞森半导体功率器件在九阳Z2-Vmini 榨

时间:2023-03-10 14:13

人气:

作者:admin

标签: 半导体  榨汁机  功率器件

导读:拆解报告 :瑞森半导体功率器件在九阳Z2-Vmini 榨汁机上的应用...

瑞森半导体2018年开始与中国家喻户晓的品牌九阳股份合作,并成为九阳在功率半导体器件上的长期合作伙伴。在合作期间,瑞森半导体始终坚持“首件确认,始终如一”的产品理念,得到九阳股份的高度认可与信任

九阳Z2-Vmini榨汁机开箱展示

九阳Z2-Vmini榨汁机内含有主机、推料棒、螺杆、挤汁器、支架、果渣桶、接汁杯 、USB充电线及产品使用说明书等。

产品采用便携式设计,体积迷你,为原汁机的3分之一。拿在手上的直观感受,小巧而精致。

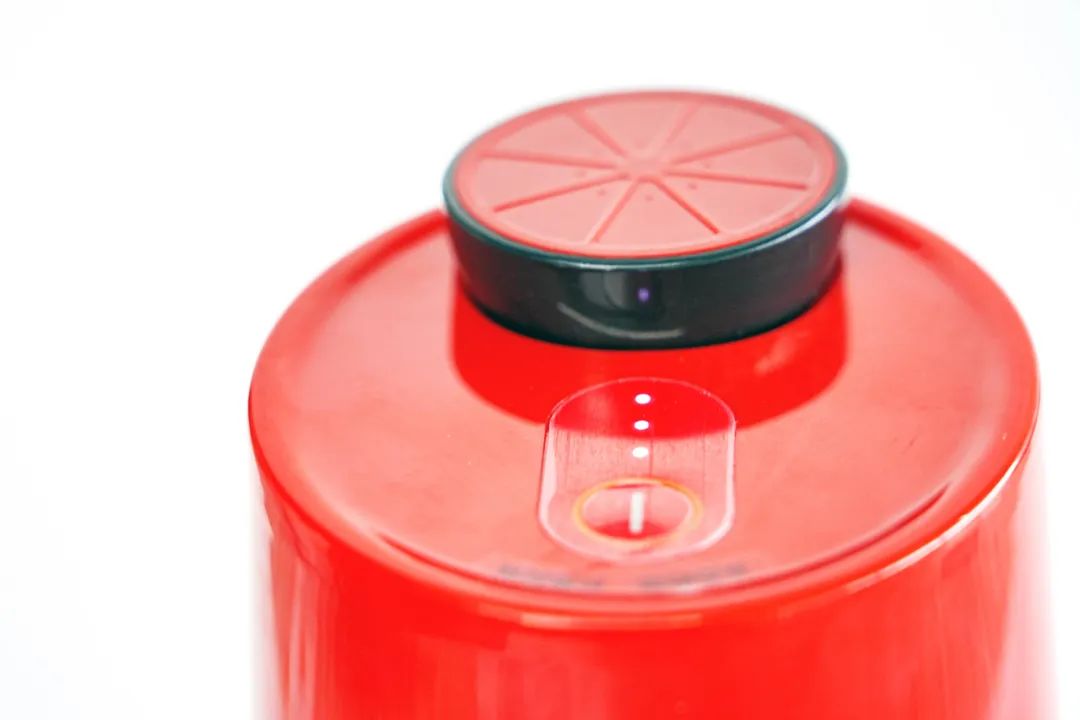

顶部面板有电量显示,剩余电量一目了然,开关按键同样位于顶部,通过开关按键可以控制原汁机的开/关机和正/反方向,双击即可启动。这里的正反方向控制,可以更好地将原汁机缝隙里的果肉碾压出果汁。

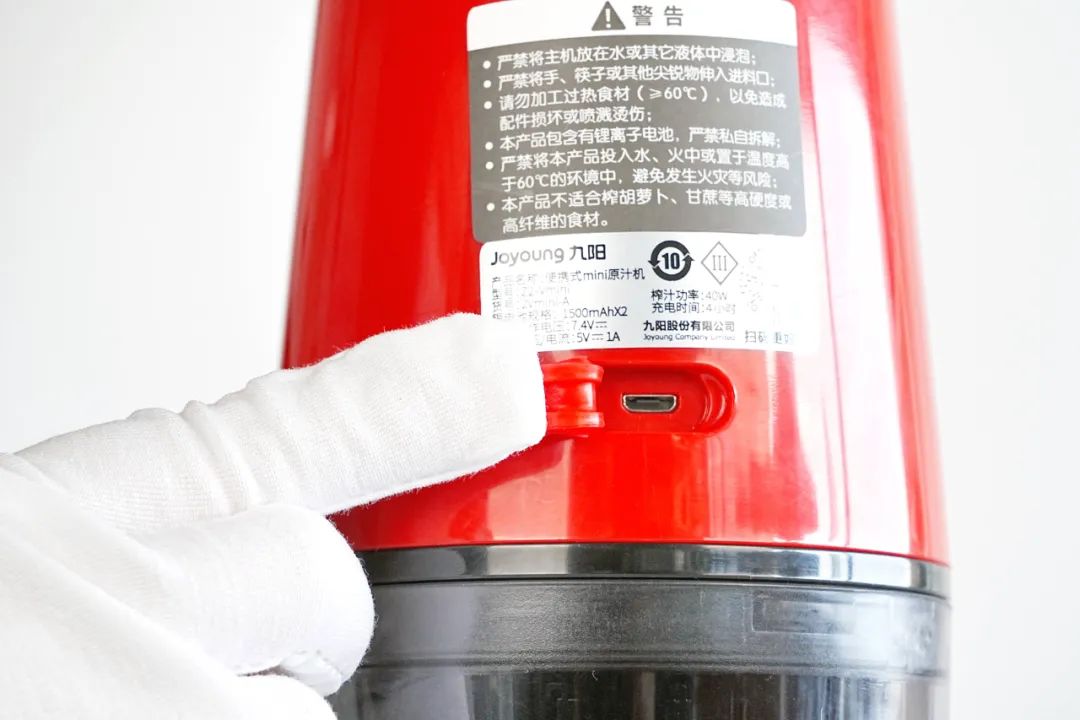

这款产品通过USB口为其充电,充电口附有橡胶塞,使用防水结构,4小时即可充满,充电不受使用场景的限制,如手机插头、车载充电以及充电宝均可。



九阳Z2-Vmini榨汁机结构拆解

下面由瑞森半导体工程师进行产品拆解,了解九阳Z2-Vmini榨汁机的构成及应用。

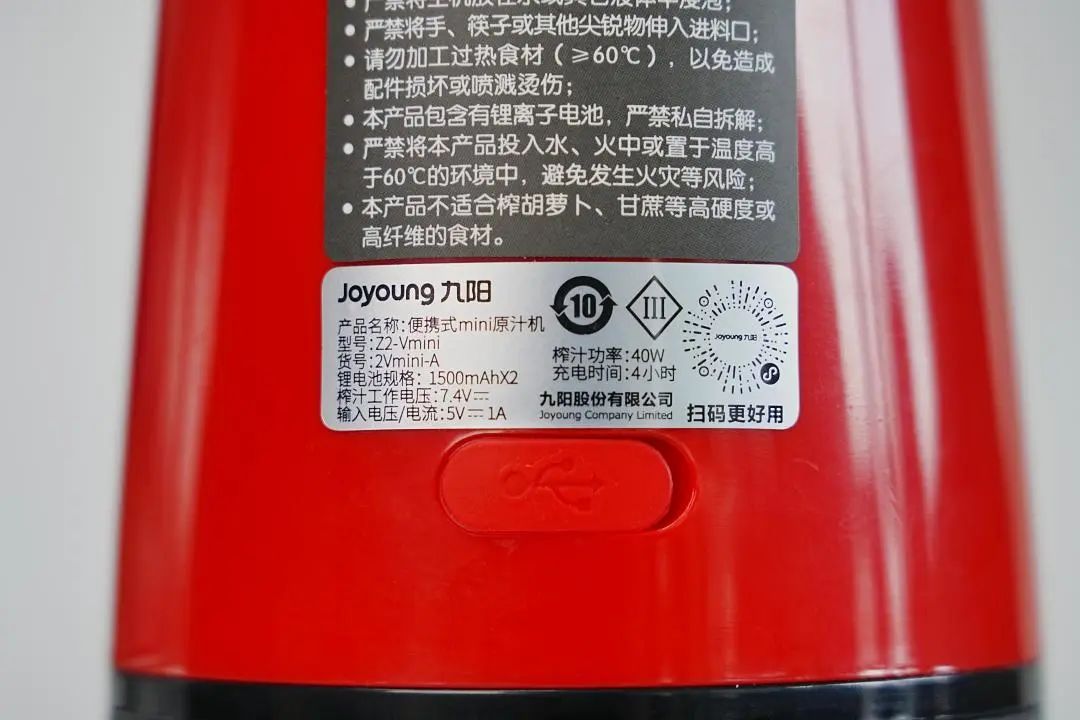

九阳Z2-Vmini 榨汁机各项参数情况

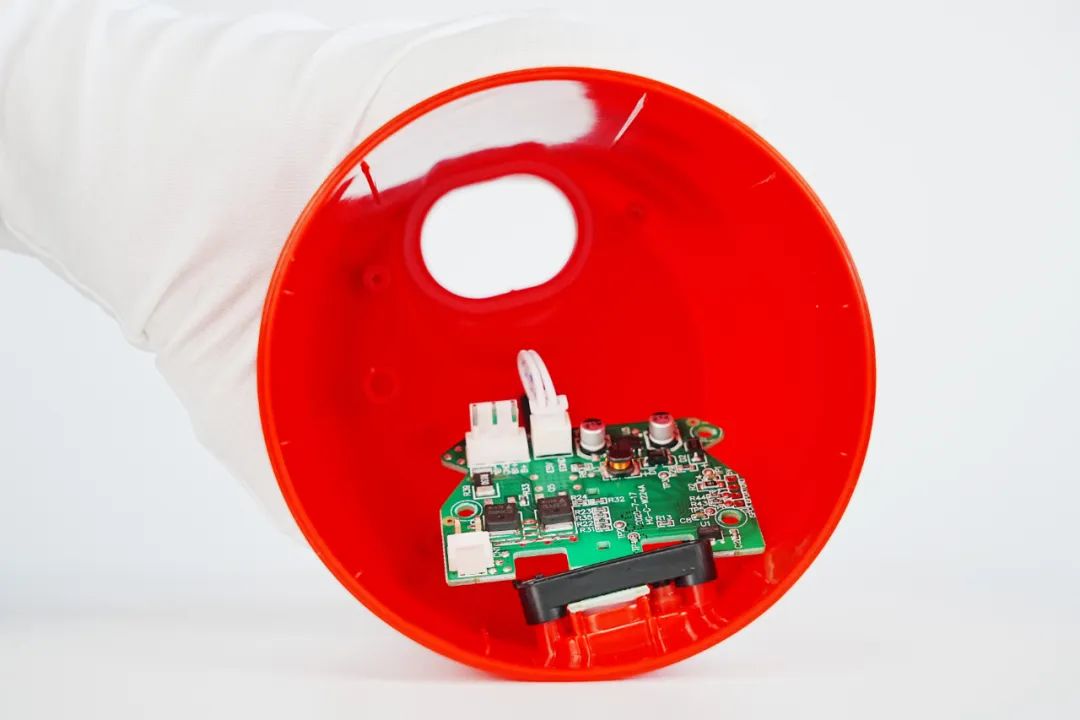

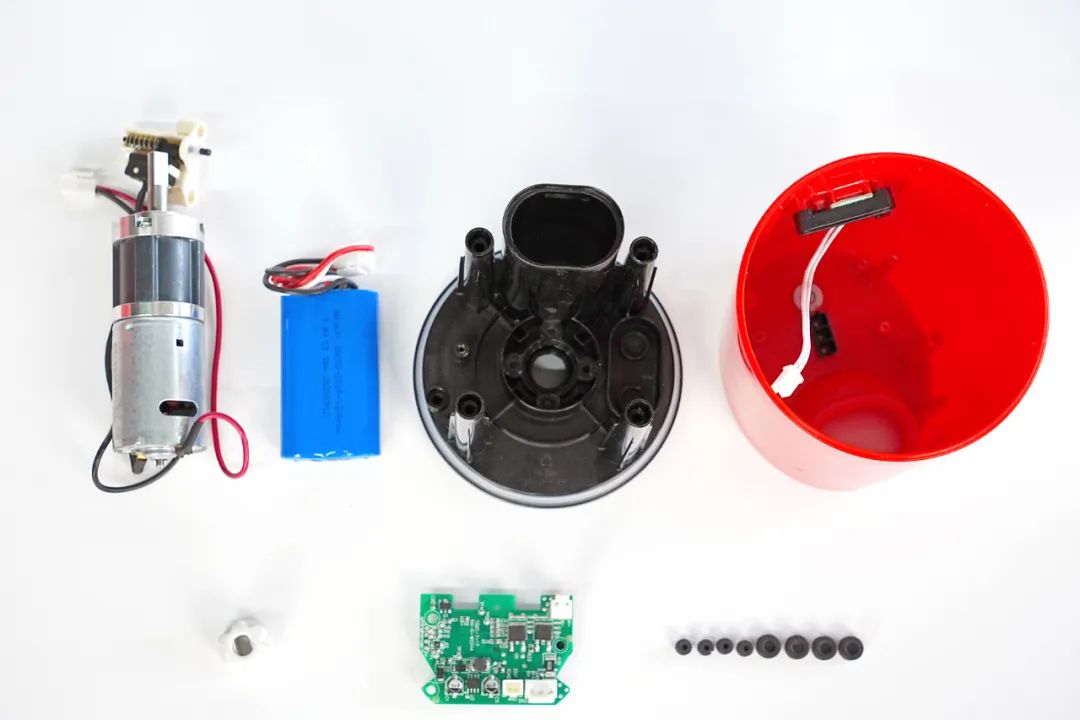

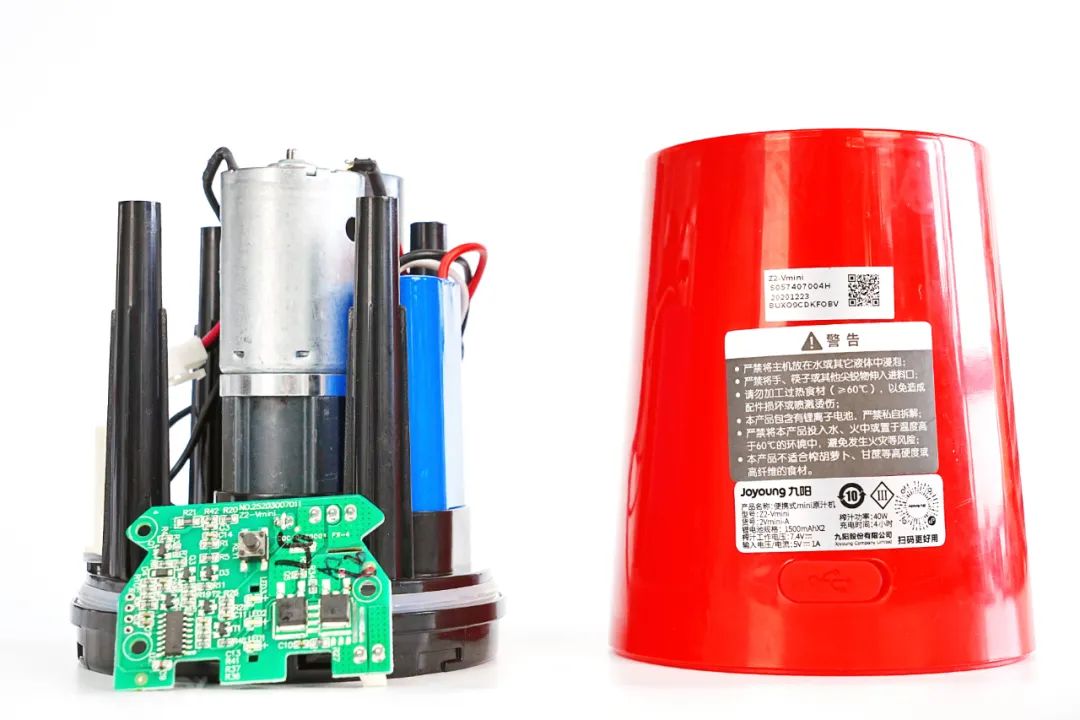

先拧开后盖的4颗螺丝,取下后盖。可以看到结构设计简约舒适,分别由锂电池、电路板,电机三个核心部分组成。



从下图中可以看到下壳上有4个固定柱,这4个固定柱是与上壳用螺丝固定在一起。

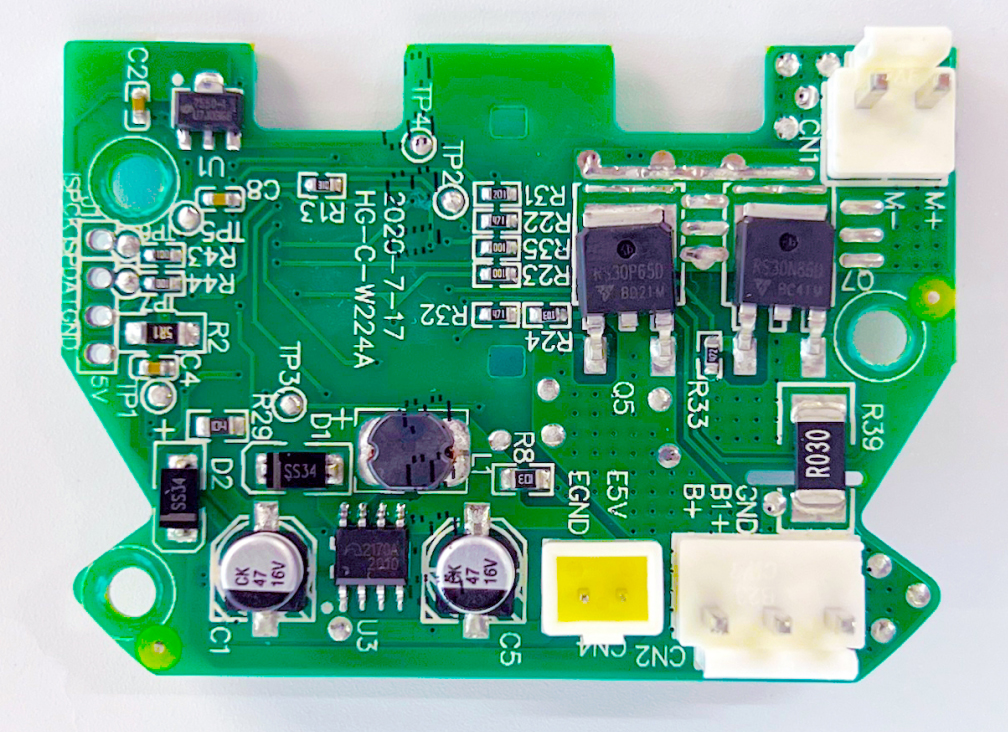

产品PCB上有充电接口、电池的保护电路、马达控制电路,充电口在外壳上用2PIN线材料与控制板相连。产品设有检测杯盖是否拧紧和拧到位等功能的微动开关,起到一个安全保护作用。

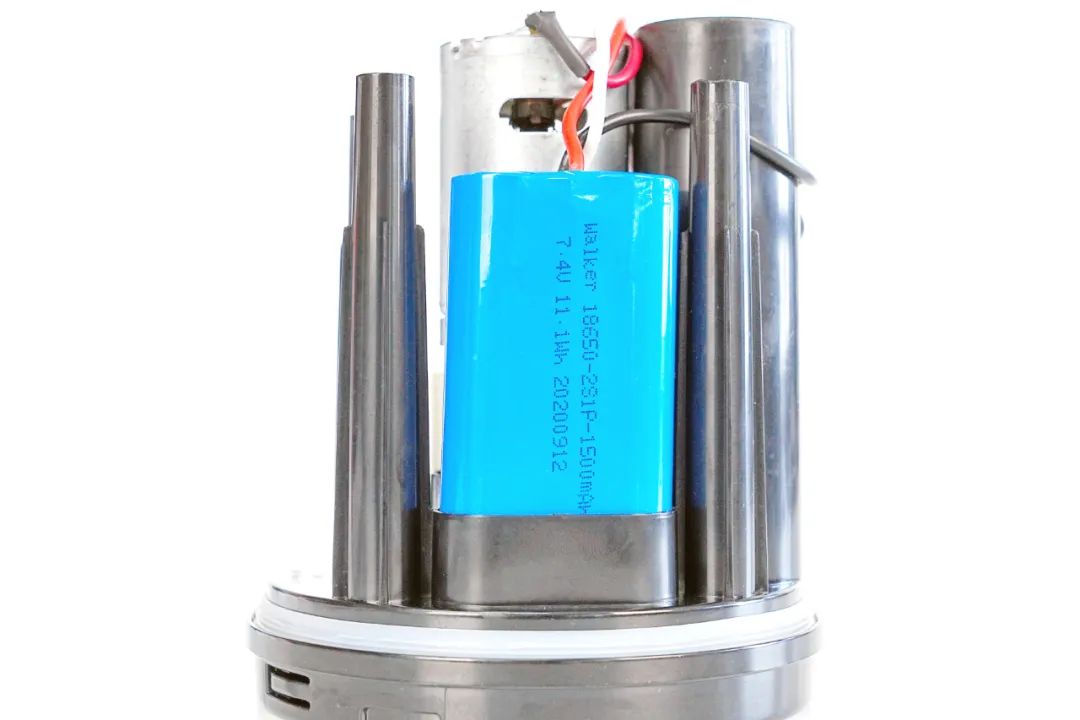

锂电池采用两节18650型号1500毫安的锂电池,电池电压为7.4V,容量为3000mAh。

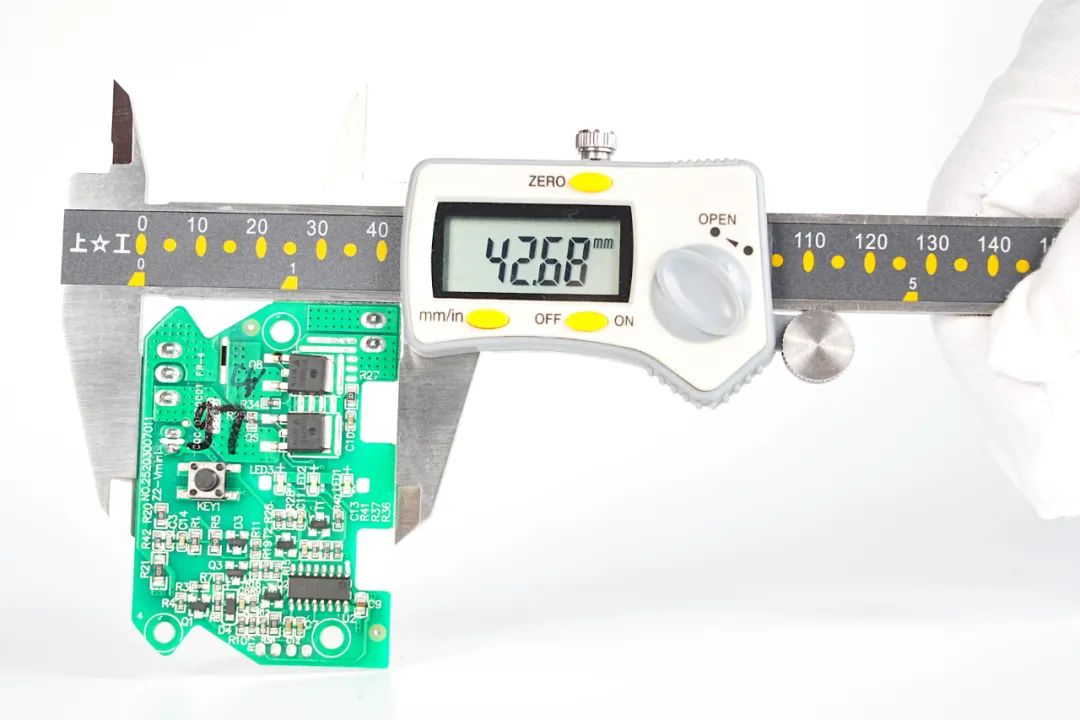

九阳Z2-Vmini 榨汁机的PCB板体积较小。



长度约为60.23mm



宽度约为42.68mm

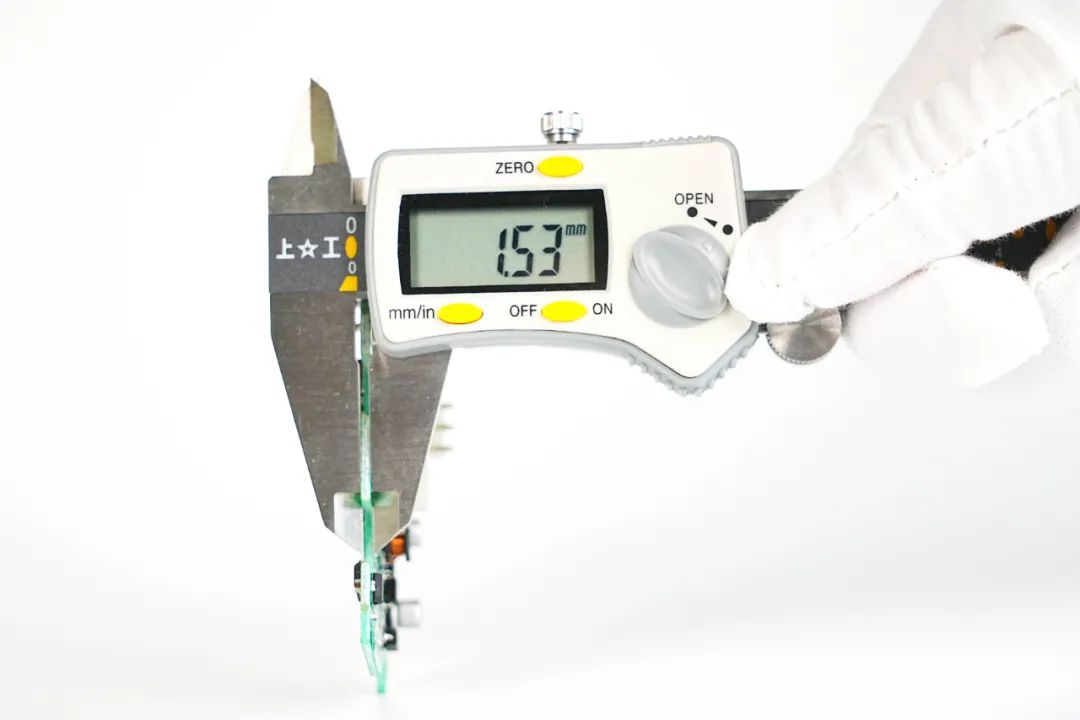

厚度约为1.53mm

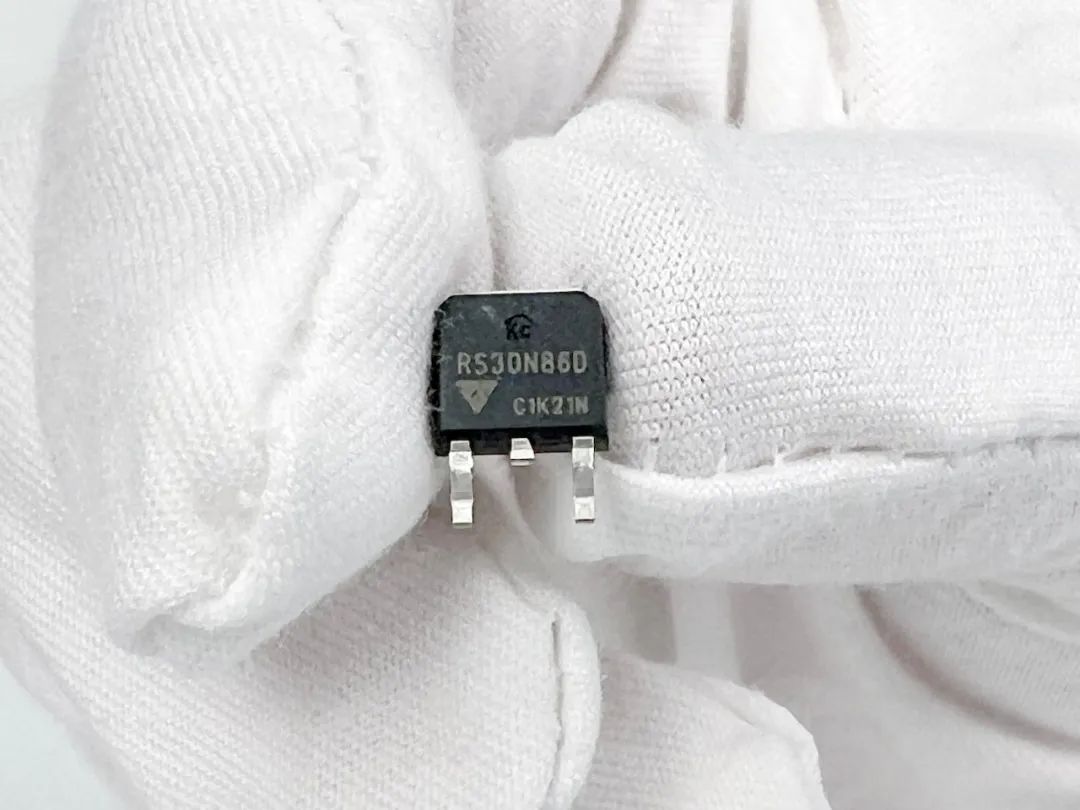

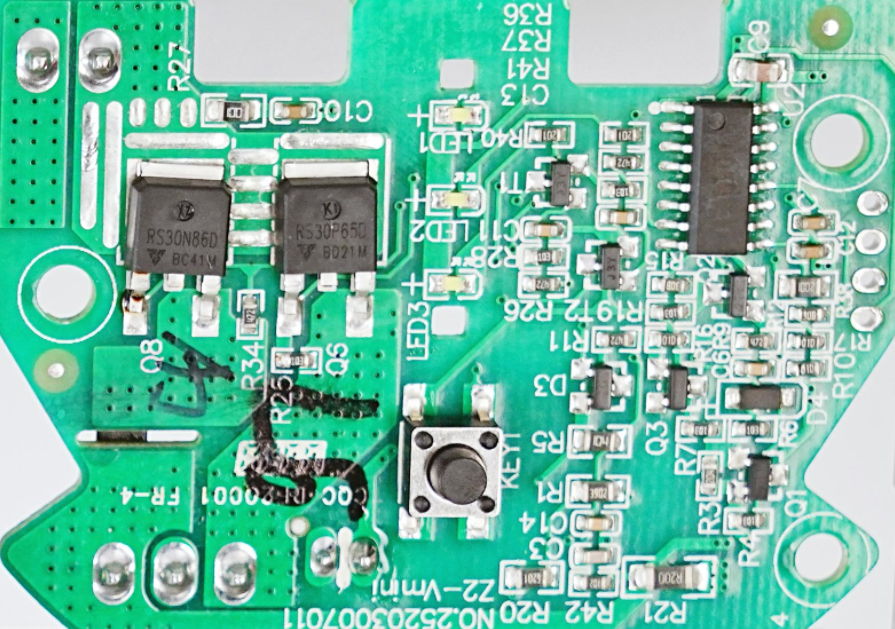

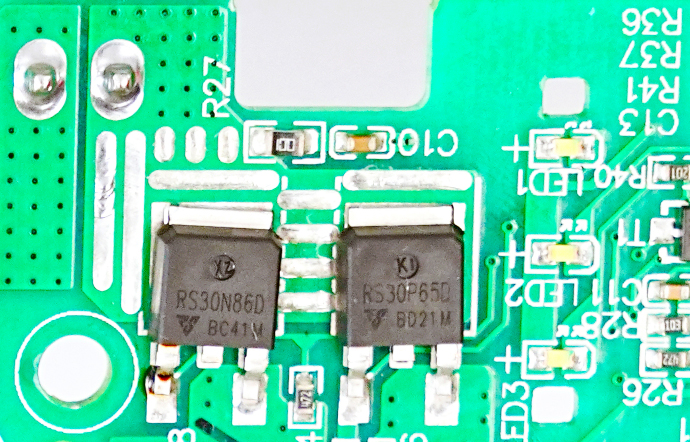

PCB板正反两面均使用了一颗瑞森半导体低压MOS-Trench系列中的N管RS30N86D型号。用于控制电机马达与电池放电及电机的正常运行。



RS30N86D型号主要特点:

●VDS =30V,ID =86A

●RDS(ON) <5.5mΩ @ VGS = 10V

●输入阻抗高、驱动电流低

●具有较强的抗干扰能力

RS30N86D型号产品规格书:

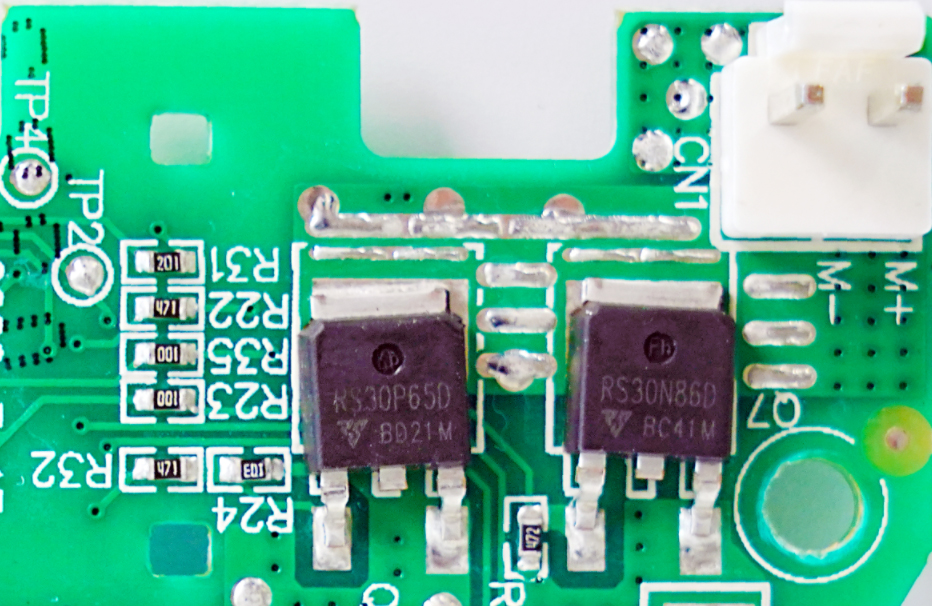

在PCB板上正反两面还使用了另外一颗瑞森半导体低压MOS-Trench系列中的P管RS30P65D型号,该MOS管的主要作用是给电池充电的作用。

pYYBAGQJfxyAQjk8AAxloQ0O1Ws834.pngpoYBAGQJf2eAbCQcAAhDj_YiQls001.pngpoYBAGQJf3SAQknTAADWrgDdhto051.png

RS30P65D型号主要特点:

●VDS =-30V,ID =-65A

●RDS(ON) <9mΩ @ VGS = 10V

●抗冲击能力强

●较低的导通电阻

●100%的UIS测试

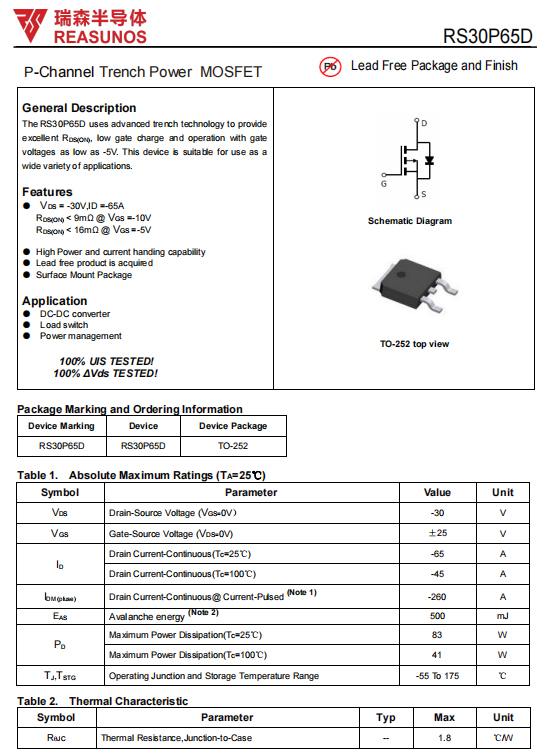

RS30P65D型号产品规格书:


瑞森半导体在九阳Z2-Vmini 榨汁机中分别提供了低压MOS-Trench产品系中的RS30N86D、RS30P65D型号,从测试到量产瑞森半导体与九阳多次针对应用方案进行深入沟通和探讨,提供全方位产品服务支持,瑞森半导体也始终坚持“首件确认,始终如一”的产品理念,保障产品的安全稳定可靠。

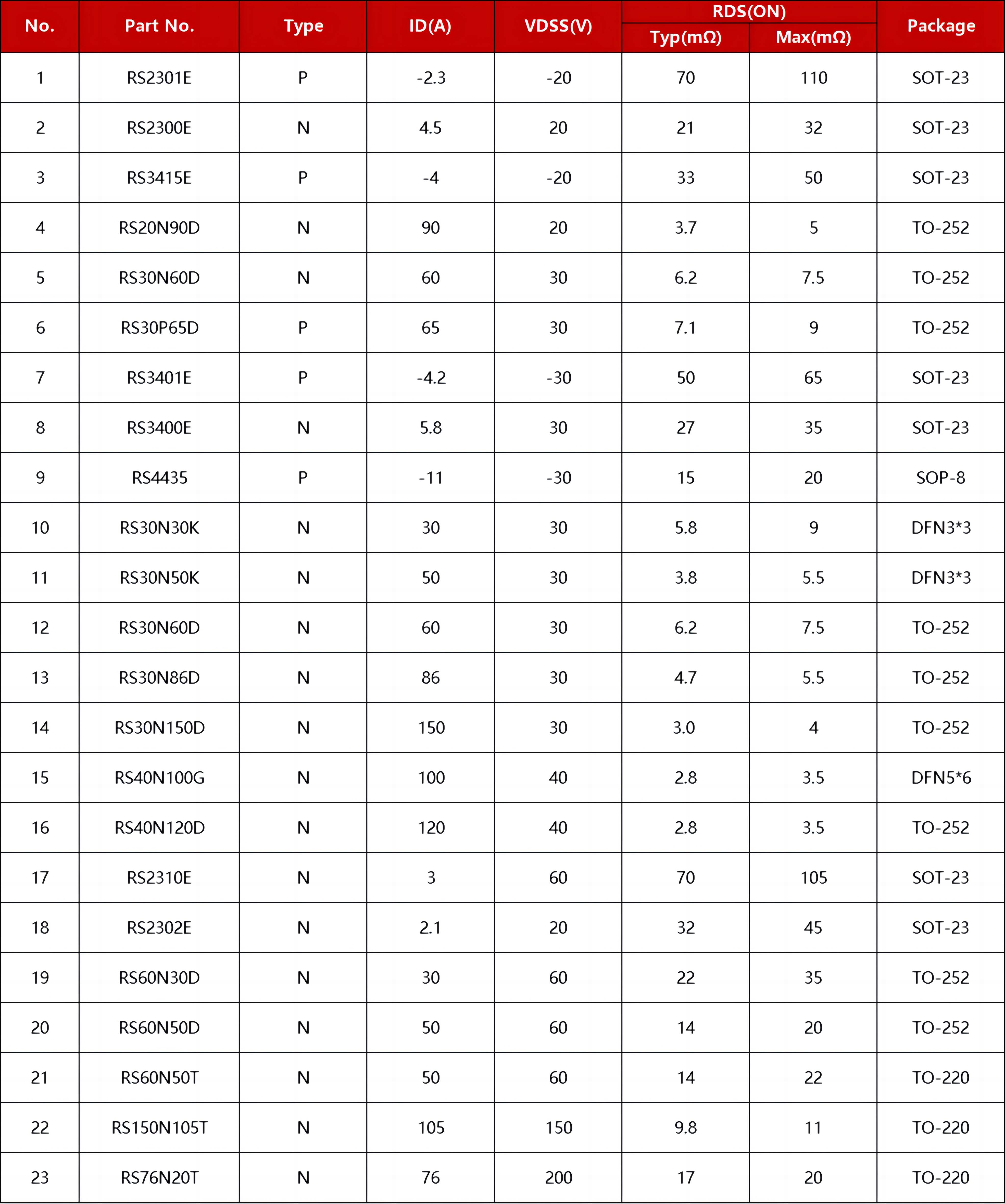

瑞森半导体低压MOS-Trench产品系列采用成熟的Trench设计及工艺制造技术,极大的ID电流能力,抗雪崩能量高,可靠性高,较低的导通电阻,优异的EMI性能以及极小的Qg。目前广泛应用于无线充电、快充、马达驱动、DC-DC变换器、高频开关、同步整流等领域。
