新品 | X3 Compact POLARIS 1ED314x - 6.5A, 3kVrms单通道隔离

新品

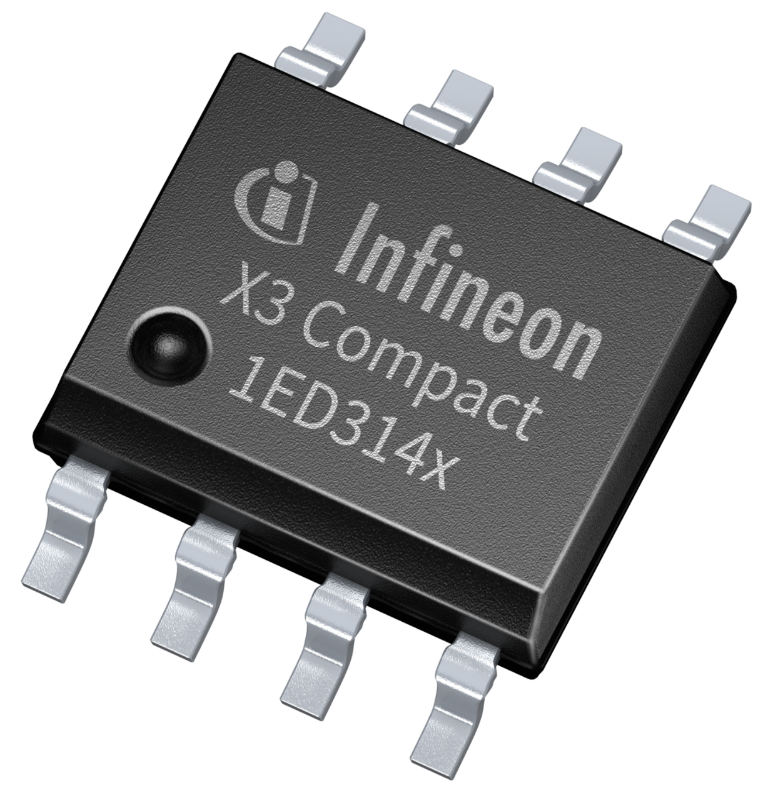

X3 Compact POLARIS

(1ED314x)-6.5A,3kV(rms)

单通道隔离栅极驱动器

X3 Compact (1ED31xx)隔离栅极驱动器系列，容易使用，最近发布的栅极驱动器系列又增加了一个新的产品系列，DSO-8 150mil窄体封装（1ED314x），带一个米勒钳位选项。

相关器件：

1ED3140MU12F

1ED3141MU12F

1ED3142MU12F

产品特点

用于IGBT（包括IGBT7）、SiC和Si MOSFET

6.5A典型输出电流，7ns传播延迟匹配

带30ns输入滤波器，45ns传播延迟

35V的绝对最大输出电源电压

独立的输出和输入管脚

DSO-8 150mil窄体封装，爬电距离为4 mm

9.3V、12V、13.6V欠压锁定（UVLO）的选项

应用价值

集成滤波器降低了对外部滤波器的需求

IC-to-IC开通传播延迟匹配小（最大7 ns）

提高了应用的稳健性，并提高了系统效率

适用于高速开关的驱动

UL 1577（计划）VISO=3.6kV（rms）1 s，3kV（rms）1min

精确的阈值和时序，结合UL 1577认证，实现了卓越的应用安全

竞争优势

可覆盖高达10kW的应用

集成滤波器降低了对外部过滤器的需求，因此减小了客户的材料清单

米勒钳位选项与SiC MOSFET或IGBT7结合使用，可避免寄生导通实现了卓越的应用安全

应用领域

工业电机驱动器-紧凑型、标准型、工程型，伺服驱动

太阳能逆变器

UPS系统

电动汽车充电

储能系统

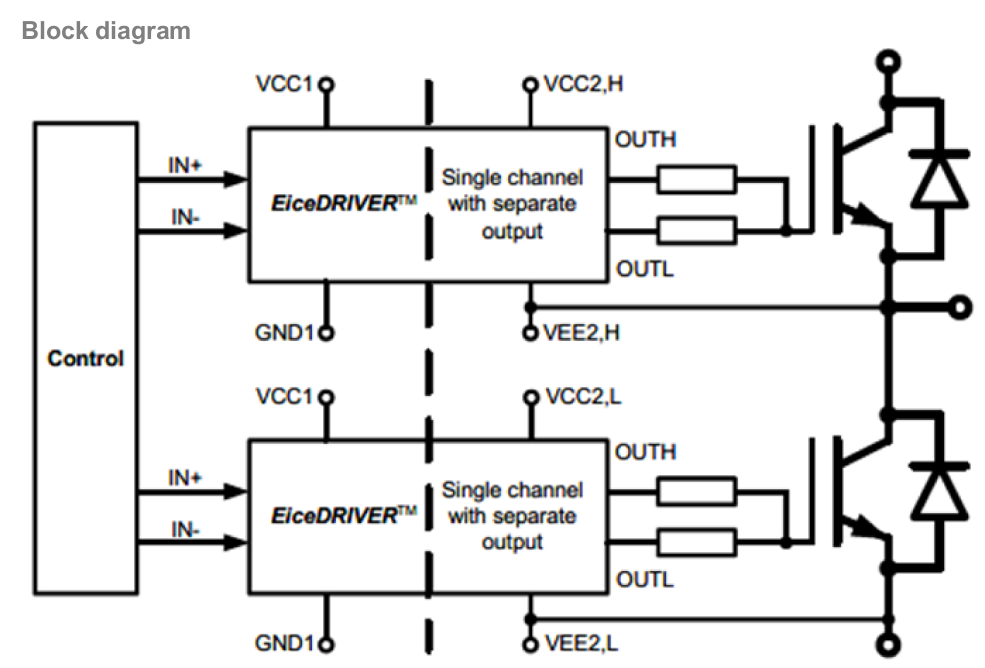

框图
