虹科新品-AWG5000任意波形发生器

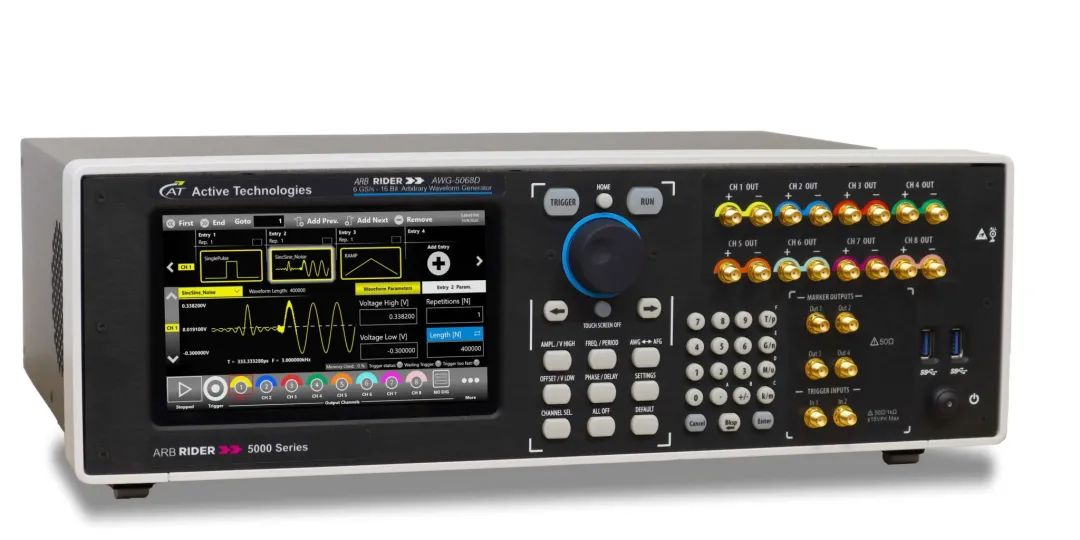

虹科提供的ArbRider AWG5000产品是世界领先的16位任意波形发生器，其更新速率为6.16 GS/s，垂直分辨率为16位。

ArbRider AWG5000提供2、4或8通道型号，最高可产生2 GHz正弦波。得益于Simple Rider软件，AWG5000提供了一流的性能，并且界面非常易于使用。2 GHz带宽，高达5Vpp的输出范围和高达4 Gsample的存储深度，使AWG5000成为物理实验，量子计算机以及航空航天和国防应用的理想选择。

❖

AWG5000的主要规格

2通道、4通道、8通道模拟输出

实时采样率：6.16GS/s

垂直分辨率：16-bit

实时带宽：2GHz

输出电压高达5Vpp，±2.5V硬件偏置@50Ω

每通道高达4 Gpts的波形缓存

单台设备最高支持32路数字通道与模拟通道同步输出

多台设备同步，最高支持32路模拟通道+128路数字通道

AWG5000行业应用

1

应用1：产生所有您需要的所有脉冲

无论是生成复杂的脉冲序列，一系列雷达脉冲，具有损伤的脉冲RF信号，高斯脉冲，多电平脉冲，用于IGBT / Mosfet实验的双脉冲，用于高级研究和量子计算的脉冲，AWG5000系列都可以做为最复杂的测试和尖端应用的理想合作伙伴。

亮点

·高达5Vpp的50欧姆脉冲幅度，具有±2.5V硬件偏移

·110 ps上升和下降时间

·最小脉冲宽度：230 ps

·轻松塑造您的脉冲过渡

2

应用2：量子计算和射频无线

AWG5000系列任意波形发生器是科学和技术实验前沿诸如量子，高能物理，光学和RF无线通信等前沿挑战的正确选择。

AWG5000系列任意波形发生器几乎可以创建任何模拟信号或数字信号，理想信号或失真信号，标准信号或自定义信号。您可以轻松地在PC上构建复杂的RF / IF / IQ波形或生成串行数据流，然后将其传输到AWG。

亮点

·触发输入和模拟输出之间的最小延迟

·多达32个模拟通道和128个数字通道完全同步

·内置定序器，具有条件/无条件/动态跳转功能，两个独立的触发输入，多达4个标记输出

3

应用3：雷达，激光雷达设计和电子战

宽带雷达和电子战系统需要高保真度信号才能复制现实世界的情况和复杂的环境情况。

此外，当今的汽车解决方案需要创建准确而可靠的测试，以证明在各种测试条件下的安全性是关键：LiDAR是此类解决方案的战略组件之一。

亮点

·生成具有出色杂散性能的雷达测试信号

·使用最多16384个音序器条目和Advanced Sequencer有条件/无条件跳转来创建复杂的电子战场景。

·建立用于航空航天和国防，汽车和移动设备解决方案的LiDAR信号测试

·使用Waveform Editor软件创建测试波形，或使用Matlab，Labview，.NET语言等第三方应用程序将其导入
