PN8015交直流转换芯片5V0.2A风扇应用

PN8015集成PFM控制器及800V高雪崩能力智能功率MOSFET，输出电压3.3V~24V可通过FB电阻调整，适用于Buck、Buck-Boost、Flyback等多种架构，广泛应用于非隔离辅助电源、家电、智能家居、LED等领域。

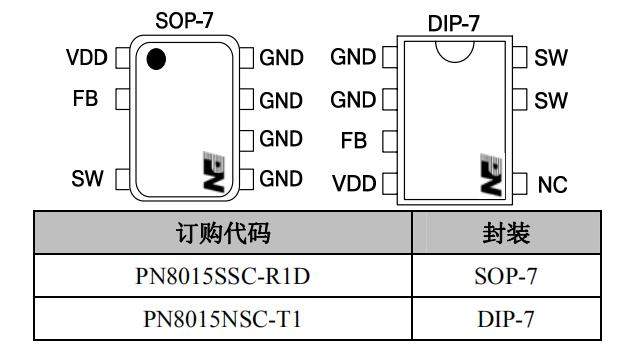

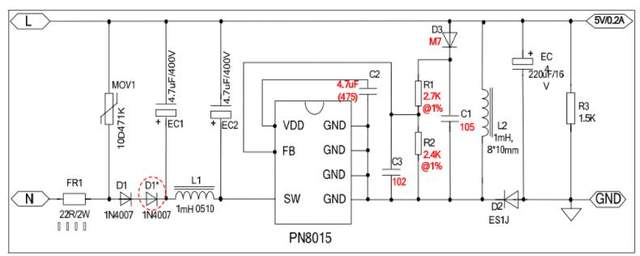

PN8015 5V0.2A风扇应用方案：

■ 输入电压：90~265V

■ 输出功率：≤1W

■ 输出电压电流: 5V/0.2A

■ 拥有可恢复短路保护，输出过载保护。

电源板输出5V、200mA，供控制板以及驱动可控硅使用；该电源采用非隔离buck-boost 方案，输出端 的5V 与输入线共线。 当芯片内的开关管导通时（Ton），整流过后的直流电流过电感L2，电感L2 储存能量。负载所需的能量 由电容EC4 提供。当开关管断开时（Toff），电感L2 上的电流有减小趋势，于是电感L2 产生反向的自感电 动势。此时，二极管D2 受到正向偏压而导通，电感L2 储存的能量开始释放，负载上有了输出电压Vo，同 时对电容EC4 进行充电储能。这样，电容EC4 的能量可保证在Ton 时，放电保持负载两端电压不变。 通过调整R1 R2 的阻值可以改变输出电压 R1 阻值越小，输出电压越高。

PN8015 5V0.2A风扇应用方案，输入电压：90~265V 输出功率：≤1W 输出电压电流: 5V/0.2A，更多PN8015原理图，电源输入输出规格，BOM 表，电感参数等数据表单，请向骊微电子申请。>>
