功率放大器在微孔压电超声雾化效果影响中的应

实验名称：

功率放大器在液体物理性质对微孔压电超声雾化效果影响中的应用

实验目的：

为明确液体物理性质等对微孔压电超声雾化效果的影响，搭建微孔压电超声雾化效果测试系统，测量液体的表面张力、黏度、微孔直径、驱动频率、驱动电压等对压电微孔超声雾化雾滴粒径、雾化流量的影响，并分析雾化效果的变化趋势。

实验仪器：

微孔压电雾化片，激光粒度仪，信号发生器，ATA-4014功率放大器，示波器等。

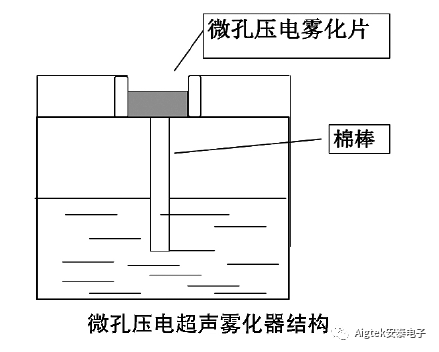

实验过程：（1）微孔压电超声雾化器结构：

本试验采用的微孔压电超声雾化器由雾化片、棉棒、盛溶液容器组成；

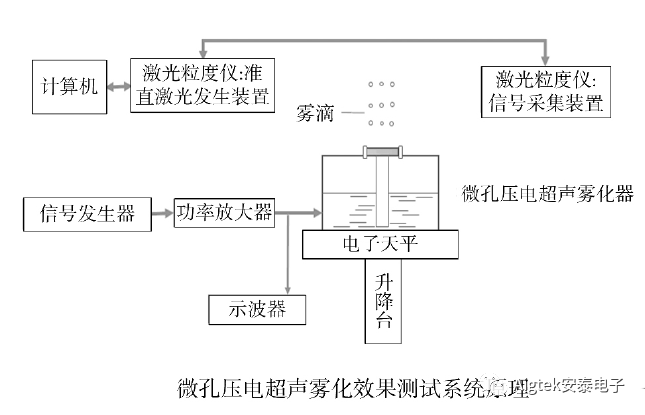

（2）采用微孔压电超声雾化效果测试系统测量液体物理性质等对微孔压电超声雾化效果的影响，该系统的工作原理如图所示，信号发生器产生的电信号经功率放大器放大后，激励压电陶瓷片产生超声振动，引起微孔压电雾化片共振并产生形变，使得与微孔接触的液体在惯性力、表面张力、流体动力等共同作用下从微孔板挤出。

实验结果：结果表明，随着表面张力的增大，雾滴粒径和雾化流量均增大。随着黏度的增加，雾滴粒径增大，雾化流量减小。雾滴粒径和雾化流量随着微孔直径的增大而明显增大，随着驱动频率的增大呈先增大后减小的趋势，随着驱动电压的升高而先增大后减小。
雾化流量达到峰值所对应的驱动频率与雾滴粒径达到峰值时基本吻合，液体的动力黏度越大，雾化所需的功率越大。黏度大的液体可通过增大雾化片微孔直径或提高驱动电压实现微孔压电超声雾化。

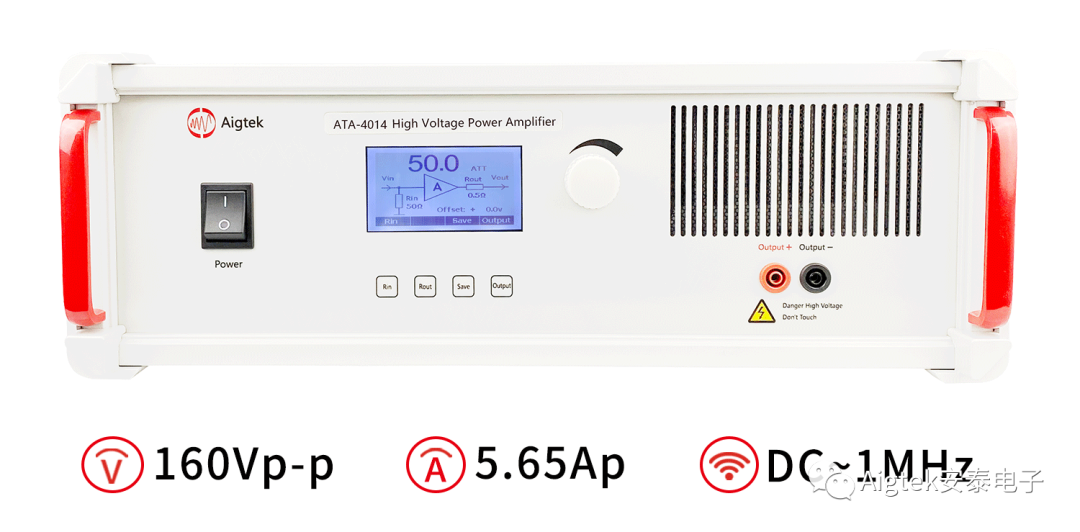

实验中所用到的功率放大器ATA-4014参数指标：

更多放大器应用：

功率放大器在压电陶瓷大功率测试系统中的应用
高压放大器基于压电陶瓷光纤声光移频实验中的应用
功率放大器在钢板表面缺陷及交流漏磁测试中的应用
注：此实验案例参考自知网论文《液体物理性质对微孔压电超声雾化效果的影响》
