降压eup3270芯片4A输出QC3.0快充方案

EUP3270是一款能够驱动4A连续负载并带有优良线性和负载调整率的的同步降压型变换器，故障保护包括电流限制，短路保护和热关断。内部软启动系统能够在芯片启动过程实现小的浪涌电流和输出过冲。

降压eup3270芯片特点

■ 4.5V到30V宽输入电压范围

■ 80KHz到800KHz的的开关频率可调

■ CC/CV的模式控制

■ 达到4A的输出电流

■ +/- 1.5%电压基准精度

■ +/-4%的恒流精度

■ 可编程电缆补偿

■ 内置的软启动

■ 单引脚复用外部补偿及关断控制

■ 打嗝模式的短路保护

■ 二级电流限制

■ 热关断

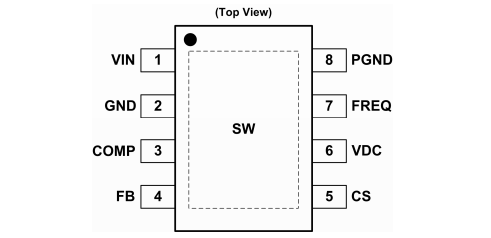

■ SOP-8（EP）封装

■ 符合RoHS规范及Pb-Free

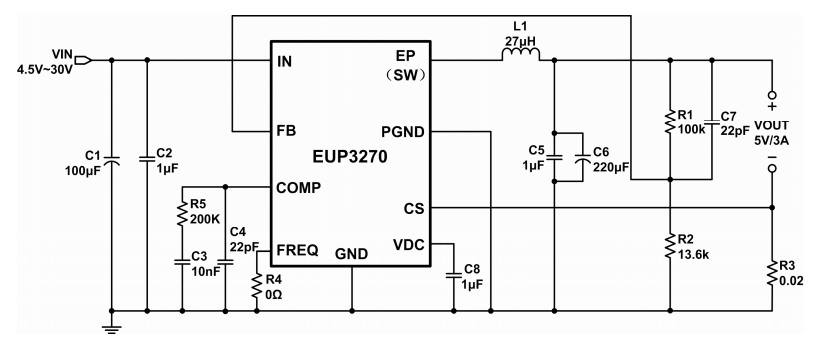

EUP3270的输入电压范围是4.5V到30V，它可工作在CC（恒流）模式下或CV（恒压）模式下。EUP3270通过调节外部的电阻分压器提供了可编程的电缆补偿。可将COMP pin拉低至小于0.14V来实现外部关断功能。

EUP3270同步整流的降压IC采用的是SOP-8（EP）封装，最大输出电流4A，广泛应用于汽车充电、便携式充电应用、带有电流限制的DC/DC转换器等领域，更多车充同步整流降压方案相关资料请向骊微电子申请。>>
