10位四通道DAC,采用3.0V至5.5V单电源供电

时间:2023-06-17 10:56

人气:

作者:admin

标签: 接口  芯片  转换器

导读:单芯片AD7804和AD7805内置四个10位电压输出数模转换器。AD7804(图1)具有3线串行数字接口,采用16引脚DIP或SO封装。AD7805可以并行加载10位,或在8位总线上以2字节(8 + 28)加载;它采用 3 引...

单芯片AD7804和AD7805内置四个10位电压输出数模转换器AD7804(图1)具有3线串行数字接口,采用16引脚DIP或SO封装。AD7805可以并行加载10位,或在8位总线上以2字节(8 + 28)加载;它采用 3 引脚 DIP、SO 或 SSOP 封装。这些器件采用 3.10V (±5%) 至 10V (±3%) 电源供电,即 5V 至 5.<> V,输出电路可在电源轨之间摆动。

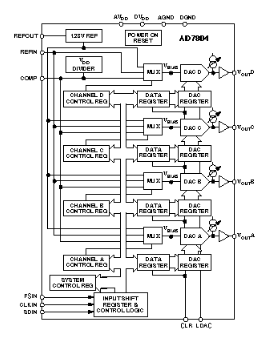

图1.AD7804功能框图

全CMOS AD7804和AD7805可节省功耗。除了正常工作时功耗低(最大值66 mW)外,它们在系统待机(仅基准电压源工作时)的额定功率最大为1.38 mW,在省电模式下的额定功率最大功率为8.25 μW(在整个温度范围内)。此外,四个通道可以在不使用时单独切换到待机状态。每个通道都有一个通道控制寄存器来控制其功能;系统控制寄存器同时控制所有四个DAC

这些器件具有灵活的电压基准。REFOUT 提供 1.23 V 内部生成的基准电压源。在通道寄存器的控制下,每个DAC的基准输入(称为V偏见) 在内部基准源、REFIN端子(用于外部基准)和电源电压(V(DD/)2)的一半之间多路复用。选择的电压,V偏见,提供单电源电路中双极性信号所需的失调“零”;DAC针对1.875 V的输出范围进行缩放偏见.该表显示了二进制补码编码沿传递函数的重要点。

数字输入
模拟输出
MSB
低音水平
01111
11111
在偏见(1 + 1.875[511/1024])
01111
11110
在偏见(1 + 1.875[510/1024])
00000
00001
在偏见(1 + 1.875[1/1024])
00000
00000
在偏见(1)
11111
11111
在偏见(1 - 1.875[1/1024])
10000
00001
在偏见(1 - 1.875[511/1024])
10000
00000
在偏见(1 - 1.875[512/1024])

AD7804和AD7805具有额外的功能,用于独立调整每个输出的失调(即定位对应于V的输出值)偏见在任意设置的水平上)。它是一个8位子DAC(如图1所示,作为每个输出电路中的可变加法源),灵敏度是主DAC的1/16。也就是说,子DAC的每个LSB变化都会增加或减去V偏见/4096,范围约为 ±3% V偏见.子DAC的设置是每个通道控制寄存器控制下的数据输入。

DAC是双缓冲的;这样就可以一次加载一个寄存器,然后同时异步更新所有DAC输出。DAC输出可由系统寄存器一次性清零,也可由通道控制寄存器单独清零。3线串行接口允许直接连接SPI、QSPI和微线标准。

B 级的简要规格包括 ±3 LSB 最大相对精度误差、±35mV 失调和满量程增益误差、4 μs 最大建立时间至 1%、0.002%/% 电源抑制、2.5 V/μs 压摆率和 1 nV-s 毛刺脉冲。额定工作温度范围为 -40 至 +85°C。

应用

AD7804(以及AD7805)的低功耗要求以及低成本和小尺寸特性使其适合需要多个10位(或升级的8位)DAC的场合。典型领域包括电压设定点控制、微调电位计更换、自动校准以及其他仪器仪表和测试功能。串行AD7804可以在必须处理噪声、安全要求或距离的情况下轻松隔离。图2所示为光隔离接口,其中时钟、帧同步和串行数据输入由光耦合器隔离。每个DAC在写入脉冲的第16个串行时钟之后自动更新。

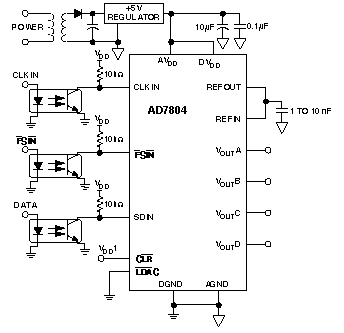

图2.采用光隔离接口配置的串行DAC。

审核编辑:郭婷
