NAND里的LDO设计

我们当然希望LDO的输出准确、负载（电流）变化时能够快速响应。

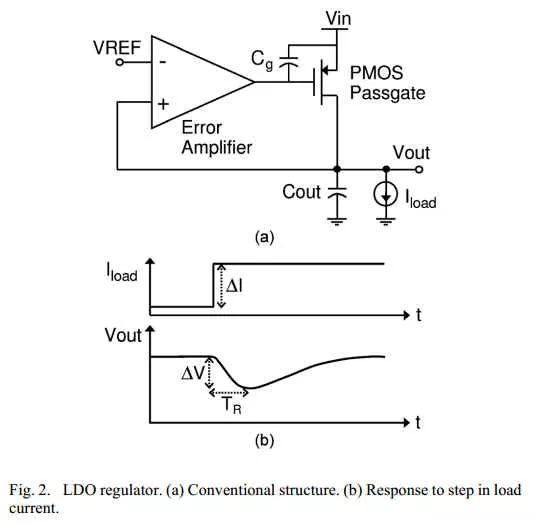

像图2所示：

这是传统结构，该结构的响应时间受限于feedback loop delay反馈环路延迟，即，当负载电流从空载到重载时，Vout上被Iload下拉，反馈环路要工作，防止Vout继续下降，这段时间就是TR，叫做Load response time，这几个变量之间的关系表示为：

如图2(a)结构，我们常常要考虑环路的稳定性，从而限制了loop bandwidth，所以TR时间约1~3us。

保守设计decap电容1.46nF，△I为24mA，这么计算下来，要想△V在10mV以下，TR需要低于610ps。

-->10mV****的设计要求算是很苛刻了，比如我们实际上允许 0.1V ，那么TR计算约为 6.1us 。

我们看有哪些方式可以实现ultra-fast load regulation。

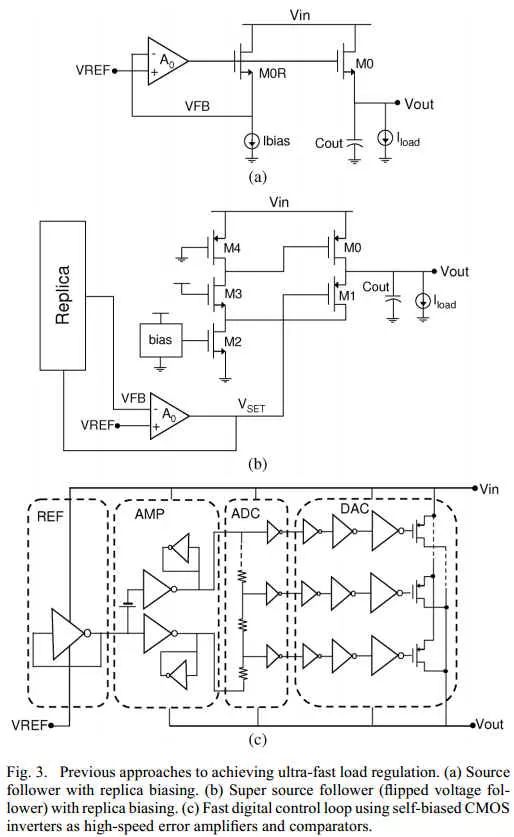

图 3(a) 原型来源于 2005 ， Area-Efficient Linear Regulator With Ultra-Fast Load Regulation.

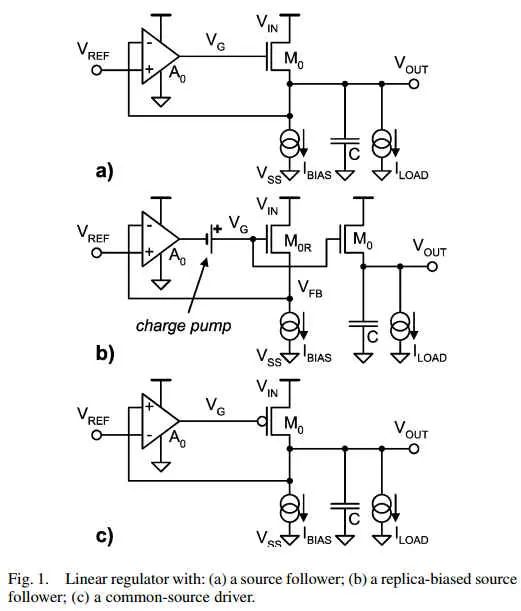

直接采用source follower（图1(a)）利用传输管M0源端的低阻抗特性达到fast load regulation，缺点是低电源电压下，VG的headroom不够。

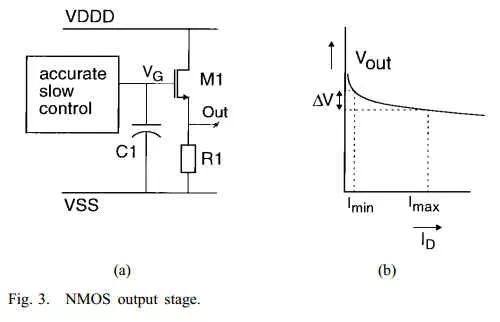

图1(b)做了个charge pump提升输出NMOS管的栅压，这个M0R通路不去观测VOUT输出波形，load regulation只依赖于M0管的I-V曲线，90mV的△V对应于Imin和Imax比值约1:10.

这里又引用了 1998 Embedded 5V-to-3.3V Voltage Regulator for Supplying Digital IC's in 3.3V CMOS Technology 。

你觉得****C1 是什么作用？ 180pF 。

比如这里要求输出最大偏差±300mV=600mV。包含两个部分1）control part; 2）输出的variation。分配给前者200mV，后者400mV。而输出400mV的偏差又来源于两个部分，首先是取决于M1尺寸的Vgs偏差，其次是输出OUT经M1的Cgs耦合后在VG上的偏差。

减小输出节点到M1栅端的coupling。

C1和M1占据了整个LDO的面积，C1做的越大，VG上的ripple就越小。M1就可以不用做的太大；

C1做的越小，VG偏差大，留给M1的Vgs余量小，也就是说M1就需要做很大了。

这里C1和M1的面积存在折中。

200uA的偏置电流Imin，100mA的负载电流Imax，400mV最差动态偏差（140°C），那么就需要W/L位14000um/0.5um, C1为180pF。这个时候M1的栅端VG电压为4.5V高压，不过没有关系，这是3.3V的工艺。M1采用最小尺寸，工作在Weak inversion区，最大化gm/I。The typical large-signal output resistance for these dimensions is about 3Ω。

这篇文章handle the maximum specified peak load currents针对的是负载电流的“峰值”。我们都知道Peak load currents in digital circuits can be much larger than the average current而峰值通常远远大于平均电流。

对于图4电流，需要一个start-up circuit is required for pre-charging VG in order to initialize circuit operation.启动电路来初始化输出。

为什么使用 Replica Feedback ？

不直接去sense输出电压，而是复制了一个通路。版图上，the replica transistor is located at the center of the output power transistor array.

"Replica"通路保证输出工作在dc工作点附近，保证环路不直接受负载电流影响。

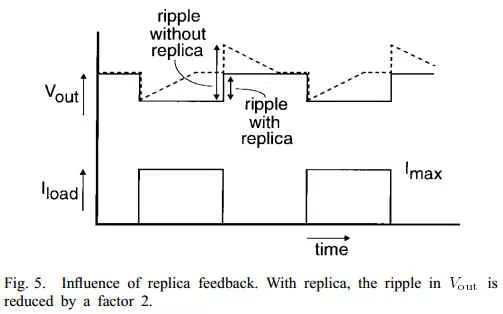

从图5看出来，使用"replica"通路，纹波改善了一半。

这种结构的设计要点还包括：

1. Charge pump
2. Clamp
3. Power-Down Mode
4. Start-up circuit

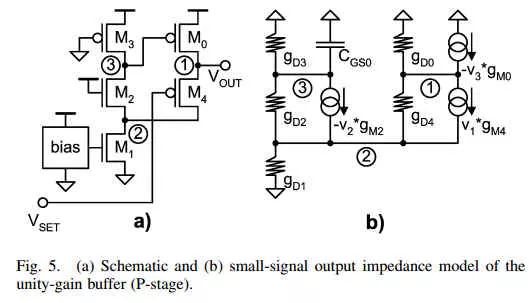

再回到2005那篇 paper ，对super source follower结构的输出阻抗的小信号分析，可以学习一下。

空载，偏置电流流过M4和M0，M2关断，M0管流过small bias current。

当负载电流增大，VOUT电压掉落，M4关断，电流流过M2的源端，拉低M0的栅端电压，使M0导通更多，电流从VIN到VOUT去补偿整个droop。

这里不考虑CDIE情况下，输出阻抗表现为单极点：

也就是说，the decoupling capacitor is not required to make the P-stage stable.

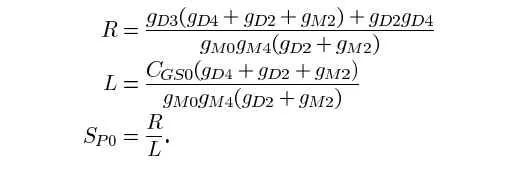

这里输出阻抗可以建模为电阻R和电感L的串联，其中：

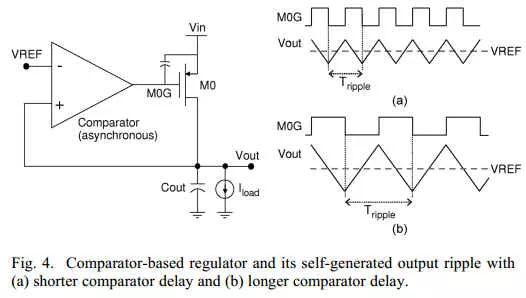

我主要想讲的是图 4 ，基于CMP比较器结构的 REGULATOR 。

在这里，the propagation delay of the comparator determines the load response time即，比较器的传播延迟决定了所谓的负载响应时间。

然后这里又讲了一个基于CMP结构的REG的缺点： self-generated output ripple 。

从图4(a)和(b)，a fast comparator is desirable not only to achieve a small value of TR but also because of its effect on the output ripple.比较器速度越快，负载响应时间TR越快，输出节点纹波越小。

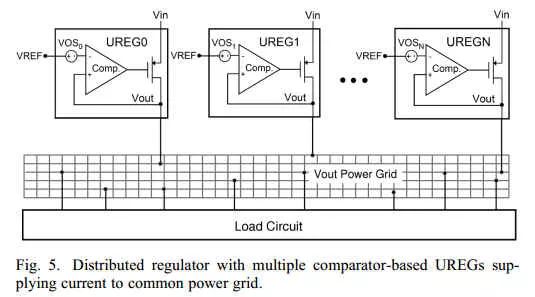

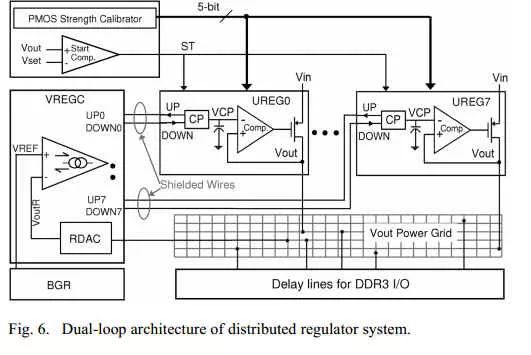

接下来说一下 Distributed Regulator System 。

比如在DDR3 I/O应用下，文章提取了Vout电源网络的RC模型，如果只使用一个 REGULATOR ，在最大负载电流下， IR****上的压降高到 24mV 。 采用了分布式设计，这个IR drop可以将位2.4mV。分布式设计/布局的另一个好处：power dissipated in the passgates is more evenly spread across the chip。

当然，这种分布式设计也是有问题的，叫做Load Sharing Problems.

后面的就是提出解决方案，Dual-loop结构。

最后回到2018年的这篇针对于NAND里LDO设计的最新文章，可谓是非常有趣，而我只能读懂一点点。。。

输入电源电压 2.3-3V ， LDO**输出 2.1V ， 20ns响应150mA负载电流，输出droop**为 225mV 。静态电流功耗 81uA ，片上输出电容 2nF 。

怎么去提高输出传输管栅端的SRgate?

要么费功耗ISR，要么减小Cgg，不好弄。。。

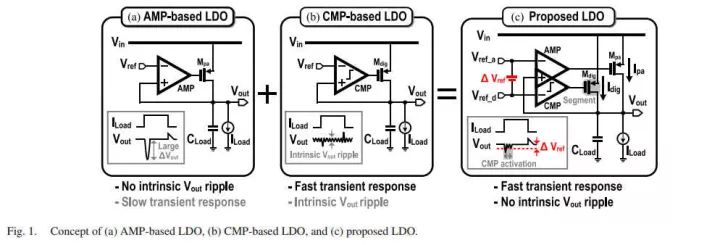

这里结合了基于AMP和基于CMP的LDO结构，提出了两者结合的设想：

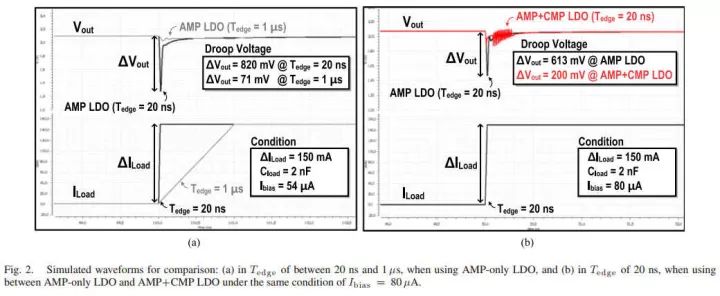

单单采用基于AMP结构，只能增加Ibias电流了，如果不然，像图1(a)所示，Vout droop会很大；

单单采用基于CMP结构，虽然不存在稳定性问题，但是这个结构我们之前也从引用的文章里看出，他有自己固有的纹波；

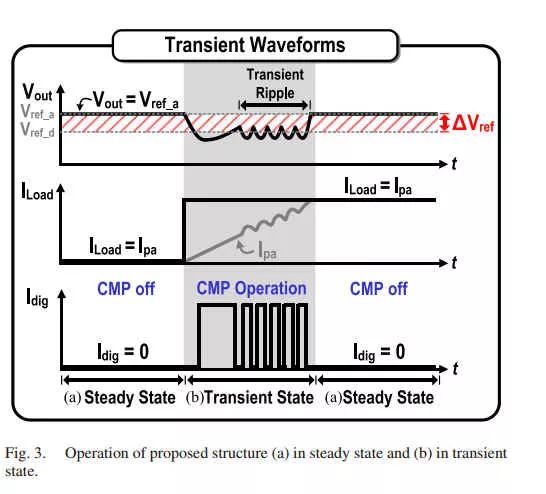

两个结构结合，基于AMP结构工作在稳态，保证精度；基于CMP结构提供快速的响应速度，在steady state下并不work，所以不存在intrinsic output ripple了，如图3。

...In other words, CMP-based LDO assists AMP-based LDO to minimize ΔVout only during the transient state, in which AMP-based LDO does not yet regulate Vout...注意AMP和CMP工作区间以及这里△VREF。

虽然CMP在稳态时不工作，但是考虑到负载瞬态响应，我们需要把比较器的传播延迟降到最小，不然的话，△Vout又增大了。

重新给出the duration time from the point at which Vout drops to that at which it stops is called the response time of Vout...TR的表达式：

基于AMP结构的LDO，我们当然期望传输管的Vgate能降到一定电压，使MPa产生足够大的电流补偿Iload，Ipa快速的接近于Iload。

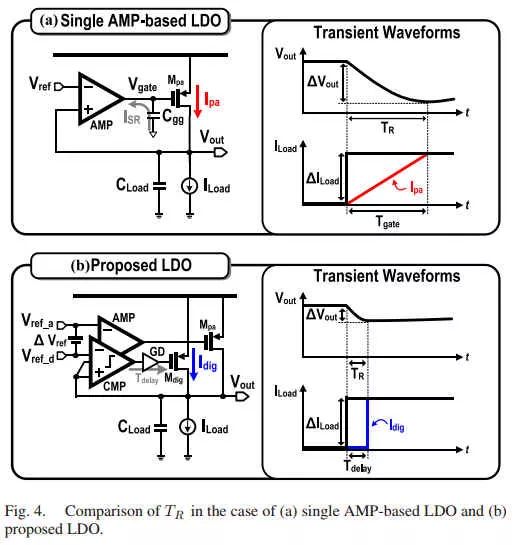

△Vgate是Mpa栅端的变化值。看图4(a)，TR=Tgate。

对图4(b)来说，TR取决于CMP的传播延迟和栅驱动电路gate driver。

Tdelay是ns级，比Tgate快多了。

△ Vref****有什么用？

用来分立AMP和CMP的操作。

比如如果Vref_d和Vref_a非常接近，AMP和CMP同时工作，就会带来前面讲的intrinsic output ripple。为了防止CMP的self-oscillation，这里选择△Vref should be larger than the magnitude of transient output ripple in order to ensure that CMP does not respond to Vripple in the steady state...AMP和CMP基准电压比较点的差值△Vref至少大于输出的纹波Vripple。

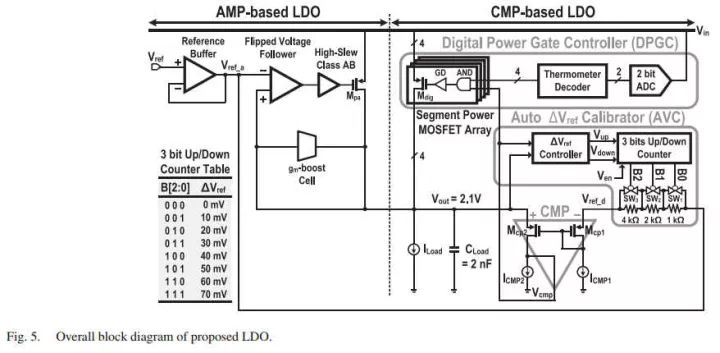

图5是结构非常复杂的LDO整体图。

这种高端的方式怎么去确定△ Vref****的值？这个值太大或太小有什么问题？

ICMP1取10uA，10uA电流通过7kΩ电阻，产生的压降是70mV；反之，开关全闭合后，电阻为0，见图5左下角表格。

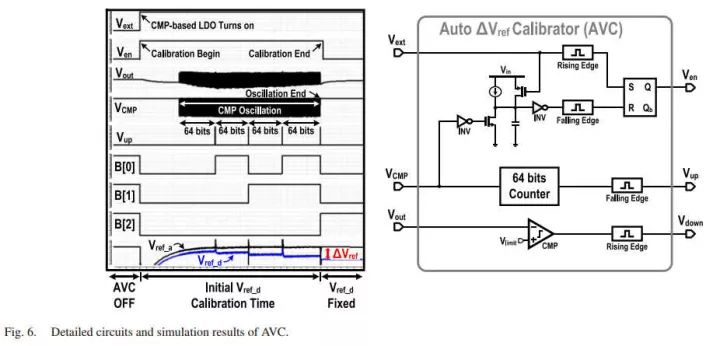

图6告诉我们△Vref的calibration和AVC的实现方式。

1->首先，B[0]~B[2]默认值111，△VREF最大70mV，将AMP和CMP两种方式明显隔开；

2->△Vref calibration开始，Vref_d从最接近Vref_a的配置000开始，比较器开始bang-bang控制，△Vref控制单元去记Vcmp的震荡周期，每64个周期的下降沿产生一个短脉冲Vup。B[0]~B[2]呢，在Vup脉冲处加1，直至Vref_d离Vref_a够远，CMP环路不再工作，Vcmp的震荡也结束，这就是...the minimum value at which the operation of CMP-based LDO can be separated from that of AMP-based LDO in the steady state...两个环路基准电压比较点的最佳差距。

由于电源电压变化范围在2.3V~3V，Idig变化范围也很大。图5中的DPGC电路通过控制Mdig的尺寸大小提供不变的Idig电流。

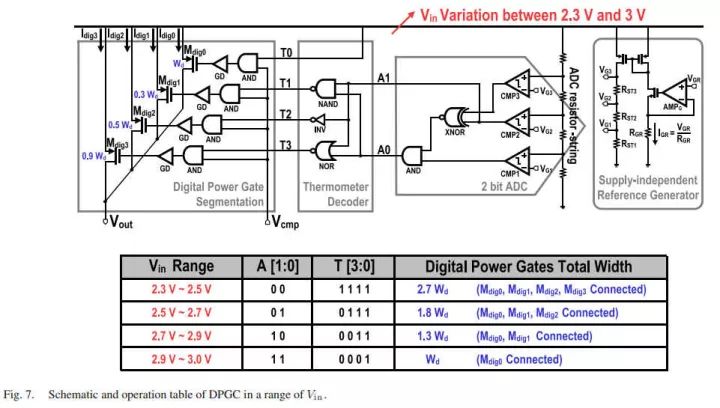

图7给出DPGC实现线路：

2位ADC检测电源电压Vin水平，输出结果经温度编码控制Mdig的尺寸。

工作在CMP模式下的Mdig处于线性区，应用线性区的管子工作I/V关系式和VIN/VOUT值可以理论计算Mdig的尺寸。

按照修正的式(10)进行理论计算，跟仿真非常接近。
