功率放大器在钢板表面缺陷及交流漏磁测试中的

实验名称:

功率放大器在钢板表面缺陷及交流漏磁测试中的应用

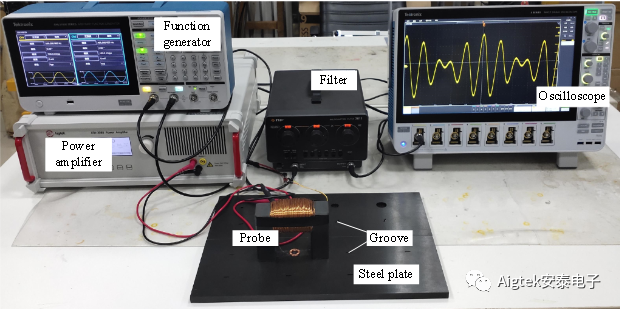

测试设备:

信号发生器，ATA-3080功率放大器，示波器，功率放大器，接收线圈，多功能滤波器等。

实验内容:

对比单频与多频激励下，交流漏磁探头对钢板表面缺陷及其偏角的敏感性。

实验过程:

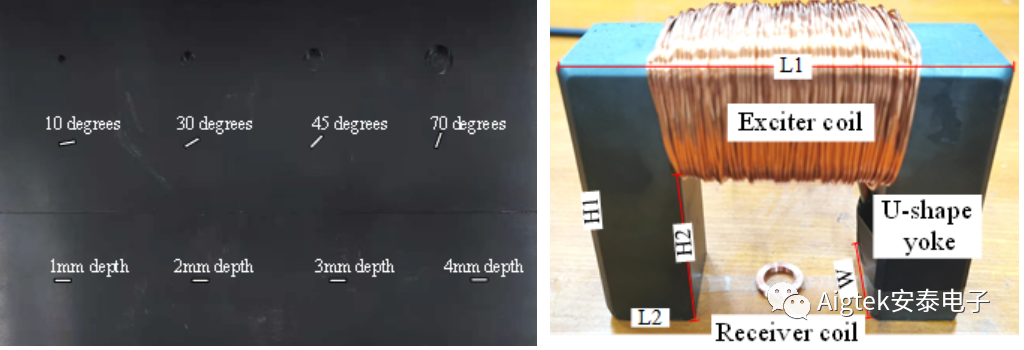

筛选多个测量目标的敏感频率，采用多频技术，将多个最优激励信号混叠为一个合成激励信号，通过功率放大器放大，加载在检测探头上；通过磁敏元件拾取缺陷附近的漏磁场，用以表征缺陷。

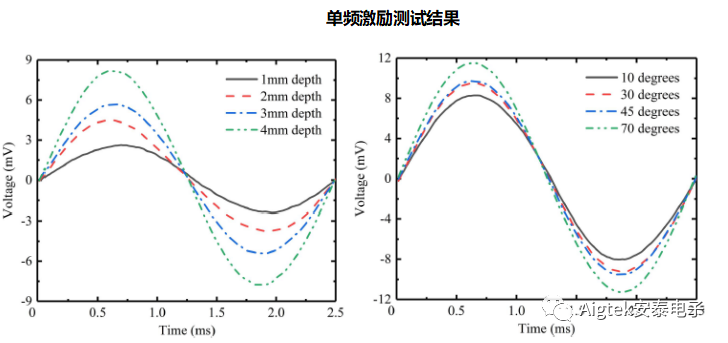

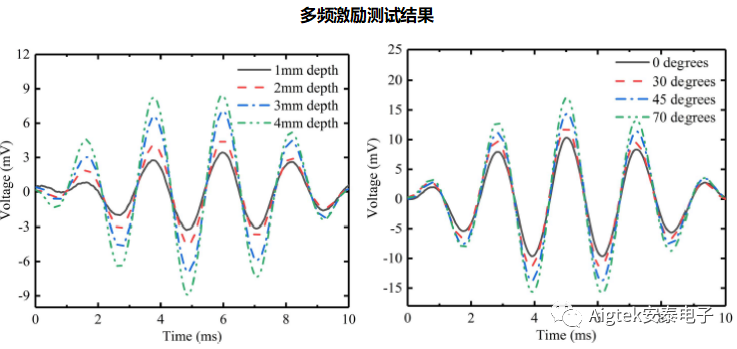

实验结果:

对比了单频激励和多频激励下的实验结果，验证了多频交流漏磁方法在识别缺陷方向方面的优势，因为该方法具有更好的信号灵敏度；而单频和多频信号对钢板缺陷深度的检测灵敏度相似，但多频信号由于其信号强度更大，更适合量化缺陷深度。

功率放大器ATA-3080参数指标：
