DS96F174MJ-QMLV高速四路差分线路驱动器的中文资料

DS96F174MJ-QMLV 的军标号 5962-9076502VEA

DS96F172 和 DS96F174 是高速四路差分线路驱动器，旨在满足 EIA-485 标准。由于使用 L-FAST 双极技术，DS96F172 和 DS96F174 提供了更高的性能。LFAST 技术的使用使 DS96F172 和 DS96F174 能够以更高的速度运行，同时最大限度地降低功耗。

DS96F172 和 DS96F174 具有三态输出，并针对速率高达 15 Mbps 的平衡多点数据总线传输进行了优化。对于嘈杂环境中的多点应用，驱动器具有广泛的正负共模范围。提供正负限流，可在 +12V 至 −7.0V 共模范围内保护驱动器免受线路故障情况的影响。还提供了热关断功能。DS96F172 具有高电平有效和低电平有效使能，所有四个驱动器都通用。DS96F174 为每个驱动器对提供单独的高电平有效使能。

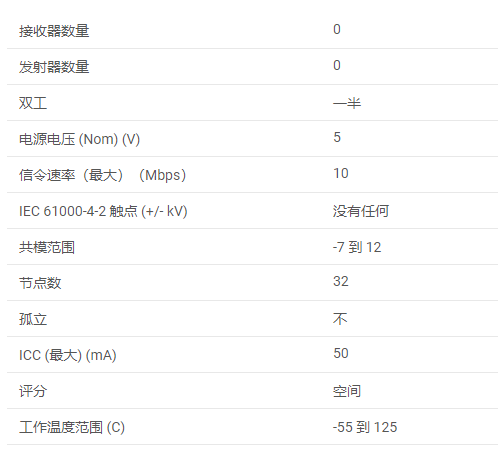

DS96F174MJ-QMLV的特征

• 符合 EIA-485 和 EIA-422 标准
• 单调差分输出开关
• 三态输出
• 专为多点总线传输而设计
• 共模输出电压范围：−7.0V 至 +12V
• 由 +5.0V 单电源供电
• 降低功耗
• 热关断保护
• DS96F172 和 DS96F174 引线和功能与 SN75172/174 或 AM26LS31/MC3487 兼容
