ISO 11452-2测试系统补偿系数的重要性

一、什么是定向耦合器以及作用是什么

耦合器是将功率分出一部分，通常它以耦合口的大小来命名。

比如：60dB耦合器就是耦合口衰减60dB的，50dB耦合器耦合口衰减50dB。

二、如何理解定向耦合器的作用

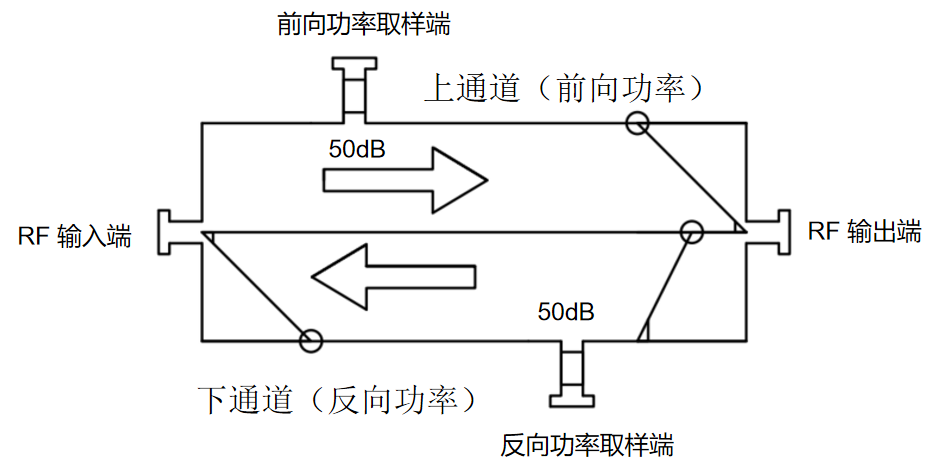

作用：定向耦合器常用于对规定流向微波信号进行取样。（见下图）

三、ISO 11452-2的测试原理

替代法：使用前向功率做为标定和测试的参考基准。

测试前进行标定按上图所述：天线的前向功率=55dBm-2dB=53dBm此时场强探头读取到的场强为200v/m。

四、定向耦合器的系数对测试结果的影响

已知：我们标定200v/m时、前向功率为55dBm，该功放定向耦合器的系数为50dB（软件补了50dB),实际使用时外加了一根大约1dB的线从开关箱到功放定耦端。请问该操作使测试偏严了还是偏低了？

分析题目：

已知：标定200v/m时、功放前向功率为55dBm、定向耦合器的系数为50dB，由于外加了一根1dB的线束，此时我们补的衰减系数要比实际小1dB。

解答：

1、当功放输出55dBm时，功率计的读数=55dBm-（50dB+1dB）=4dBm

2、假设我们软件补的定耦因子是50dB,软件的功率读值=功率计的读值（4dBm）+软件补的定耦（50dB）=54dBm小于我们的目标等级55dBm，这个时候软件需要继续调高信号源的等级来实现设定的目标等级（55dBm）。

结论：

如果标定时，定耦的系数补多了，相对于正确系数来讲测试等级偏低了。

如果标定时，定耦的系数补少了，相对于正确系数来讲测试等级偏高了。
