运算放大器的应用讲解（四）

最近有点小忙，好几天没有更新，实在是对不住，今天，肝到再晚，也要更新一下。

开始今天的主题，运算放大器的同向放大原理及应用。

• 运算放大器的同向放大原理

首先，我们先温习一下运放的理想特性：

在多数的常规设计中，我们使用运放的理想模型，忽略其内部结构。把它当作一个 “具有放大作用的元件”，接上电源，便可以让它发挥放大的作用。所谓理想的运放，它的输入阻抗无穷大，输出阻抗为零。

理想的运放电路分析有两大重要原则贯穿始终，即“虚短”与“虚断”。“虚短”的意思是正端和负端接近短路，即 V+ = V-，看起来像“短路”；“虚断”的意思是流入正端及负端的电流接近于零，即 I+ = I- = 0，看起来像断路（因为输入阻抗无穷大）。

下面分析运放电路的时候，需要用到上面的理想运放特性。

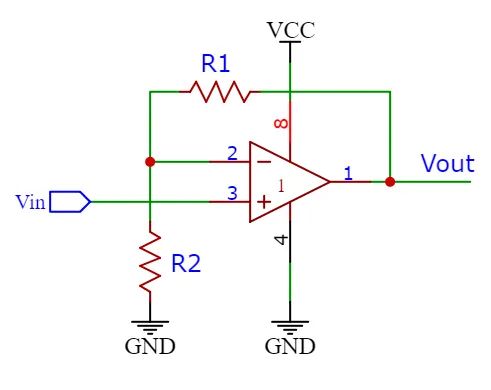

下面这张图，是将输出电压引到运放的负输入端，也就是引入了负反馈电路。我们一起分析一下，他的输入和输出电压的关系。

首先，根据运放的 “虚短” 特性，其 V- = V+ = Vin。

运放在工作的时候，会快速自动调整Vout，使 Vout 经过 R1 和 R2 电阻分压后的电压，也就是 V- 的电压等于 V+， 根据串联电阻分压计算公式得出：

由于 Vin = V- ， 所以得出：

想要求出运放的放大倍数，就需要计算一下 Vout / Vin :

这个就是运算放大器同向放大倍数的计算公式。

• 运放同向放大电路应用

相信很多小伙伴，都知道白光 T12 焊台，电源做的好的话，3 秒化锡不成问题。经常自己焊接电路板的话，不能少了这个好用的焊台工具，喜欢动手的小伙伴，完全可以根据网络上开源的电路图，自制一台白光焊台，感兴趣的，可以自行搜索。

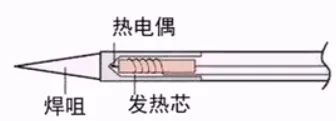

首先，了解一下 T12 烙铁头的结构，他的热敏电偶和加热丝，是串联的，也就是 T12 烙铁头，只有两根线，加热和测温，不能同时进行。

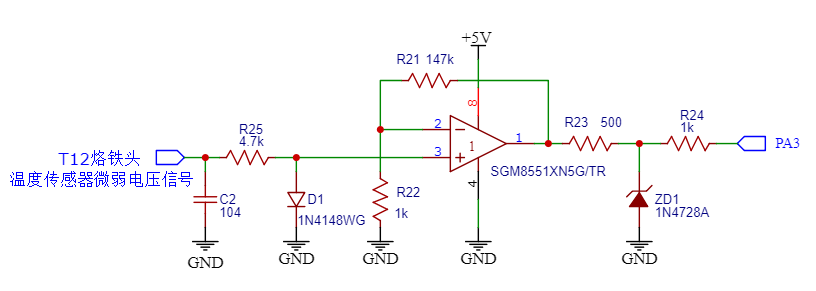

下面，我们就截取白光 T12 焊台烙铁头温度信号放大部分电路图，一起分析一下。

根据运放同向放大倍数计算公式，可以计算出，此处温度信号放大倍数：

经过放大之后的电压值，通过 MCU 进行采集，就可以进行 T12 烙铁头温度的闭环控制了。其实，白光 T12 焊台的工作原理，就是这样的。

**Tips: **想要进行 T12 烙铁头温度的精确控制，就需要有实际温度值和烙铁头热电偶电压的对应曲线，这个需要有设备进行测试，不过也可以去网上搜索，进行参考。
