使用晶体管的选定方法（上）

1. 测定实际的电流、电压波形

确认电流、电压

用示波器确认晶体管上的电压、电流。

需要全部满足规格书上记载的额定值，特别应该确认下列项目。

特别应该确认的项目

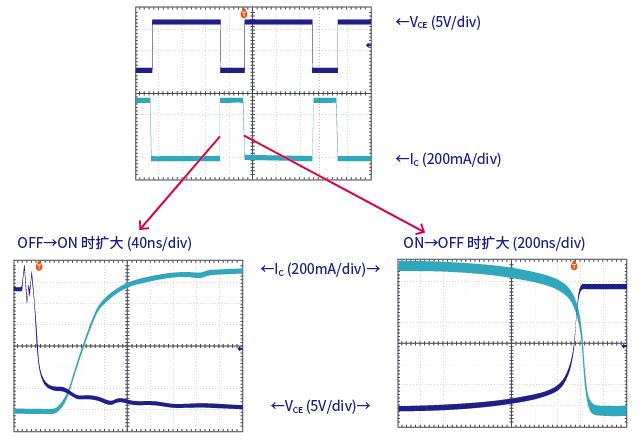

例：开关双极晶体管2SD2673时的波形（100µs/div）

由于随后要计算开关时的功率损耗，所以要确认OFF→ON时和ON→OFF时的扩大波形。

至产品详细网页

2. 是否一直满足绝对最大额定值？

确认绝对最大额定值

确认“1. 确认电流、电压”中确认的电流、电压是否超过了规格书中记载的绝对最大额定值。

例1. 中未确认的项目，全部都需要在绝对最大额定值以下。即使浪涌电流和浪涌电压只在一瞬间超过了绝对最大额定值也不可使用。如果超过绝对最大额定值有可能造成破坏和劣化。

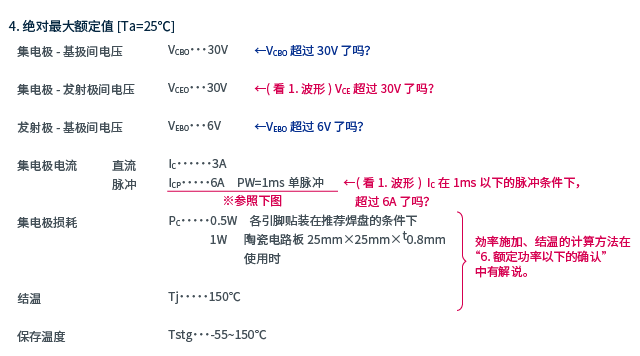

例 ： 2SD2673的规格书（记载了绝对最大额定值）

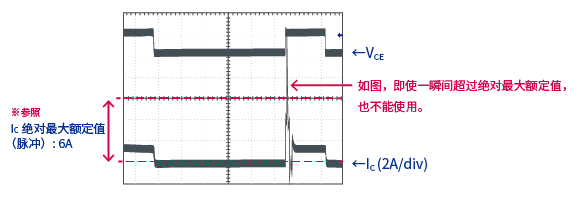

例：瞬间超过绝对最大额定值的例子（不可使用）
