元件温度计算方法：根据管壳温度

可根据管壳温度求出结点温度。

计算方法1或者2中介绍的，用结点-管壳间的热电阻代替结点-环境间热电阻：Rth（j-c）的计算方法。如下。

Tj=Tc+Rth（j-c）×P

Tc： 外壳温度*Rth（j-c）： 结 - 外壳之间的热阻P： 効耗***罗姆用放射温度计测量标记面最高温点的温度。请注意，测量方法不同测量温度会有很大变化。

**功耗不固定，时间变化时按照平均功耗近似计算。

不过，特别是Rth（j-c）的值会根据贴装的电路板和焊接等的散热条件有很大变化，所以请注意，在敝公司标准电路板上的测量值很多时候不适合客户的电路板。

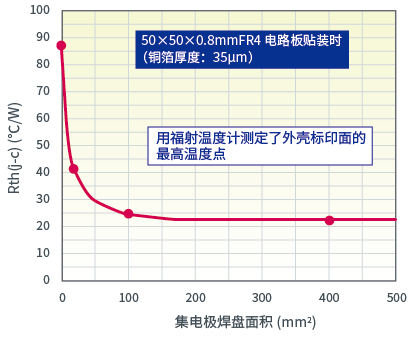

作为例子，显示了随着电路板集电极land面积的变大Rth（j-c）变小的示例。（除了集电极land的面积、厚度、材质，电路板的材质、大小、布线尺寸等也会引起变化。）

例如，施加时间为30ms时，因为Rth（j-a）是20ºC/W，所以如果在周围温度25ºC下施加30ms 3W的功率，结点温度是

这样，Rth（j-c）的值容易根据电路板条件发生变化，而且正确的管壳温度测量又很难，所以作为推定结点温度的方法，不怎么推荐。
