介绍一款60V高压降压转换器SGM61630

时间:2023-03-08 13:49

人气:

作者:admin

标签: NMOS  场效应  SGM

导读:SGM61630 是一款电流反馈型的异步降压转换器,支持 60V 高压输入并可持续输出 3A 电流。...

SGM61630 是一款电流反馈型的异步降压转换器,支持 60V 高压输入并可持续输出 3A 电流。

SGM61630 内部集成高边 NMOS 类型场效应管,MOSFET 导通内阻典型值 140mΩ。芯片静态电流仅 50μA,在休眠关闭模式下漏电流仅 2μA,非常适合电池供电的高压转低压应用,如车载配件等产品。

SGM61630 可通过引脚外置电阻设置振荡频率,也可同步外部时钟产生振荡频率。调节振荡频率可以平衡电源效率和滤波电路尺寸,也便于应对严苛的 EMI/EMC 测试。

SGM61630 集成内部环路补偿,所需外围元件少,芯片分两个型号:SGM61630A 和 SGM61630B。SGM61630A 有 SS 引脚外置电容可调节软启动时间,SGM61630B 有 PGOOD 开漏输出引脚指示电源工作状态。

SGM61630 采用 SOIC-8 绿色封装并具有外露接地焊盘以提高散热能力,热阻参数是 41℃/W。


图 1 SGM61630 典型应用框图

SGM61630 典型特征

SG Micro Corp

4.3V 至 60V 输入电压范围;

3A 可持续电流输出能力;

50μA 超低静态工作电流;

140mΩ 高侧 MOSFET;

最小 tON 时间 100ns;

电流模式控制;

SGM61630A:软启动可调节,SGM61630B:输出 PGOOD 指示;

可调节振荡频率 200kHz 至 2500kHz,可同步外置时钟 ;

2μA 关断电流;

集成热保护、过压保护及短路保护功能;

-40℃ 至 +125℃ 工作温度范围;

符合环保理念的 SOIC-8(Exposed Pad)绿色封装。

SGM61630应用场景

SG Micro Corp

SGM61630 采用高压工艺,支持极宽的输入电压范围,非常适合 12V、24V 和 48V 工业系统及楼宇自动化等应用。

SGM61630 在汽车车辆定位、监控、行车记录仪、T-BOX 和车载黑匣子等后装市场也有广阔的应用空间。

SGM61630 的高电流输出能力和快速动态响应特性可以很好地满足 2G/4G 模块瞬间发射所需求的大电流,低静态功耗和待机 PSM 工作模式又能够最大限度地延长车载产品备用电池的待机工作时间。

SGM61630 有能力屏蔽车辆点火启动造成的剧烈输入电压波动和高浪涌电压,避免后级 CPU 电路的损坏,是非常理想的车载一次侧电源转换芯片。

在良好的外围匹配下,SGM61630 具有理想的效率曲线。

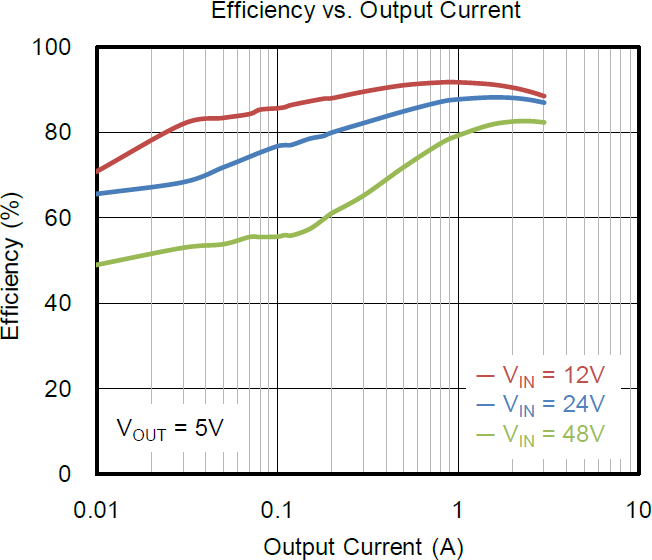

图 2 SGM61630 效率曲线






审核编辑:刘清
