SD卡电平转换器NXS0506UP特性与应用介绍

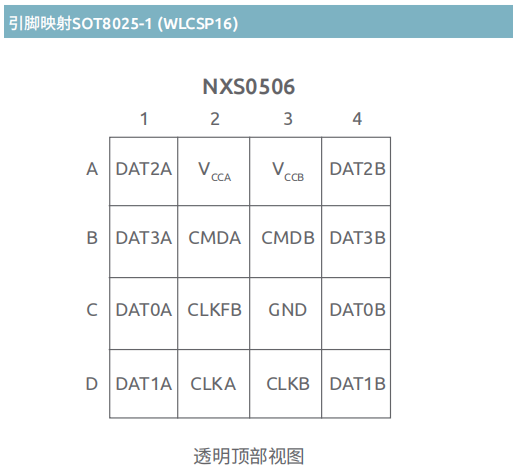

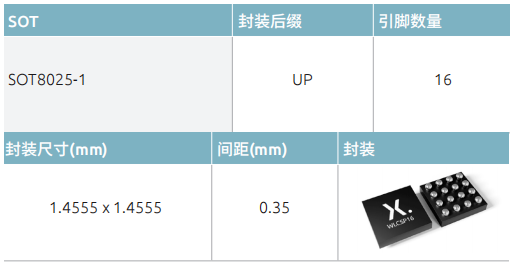

NXS0506UP 适用于符合 3.0 标准储存卡的仅有的电平转换器，内置 ESD/EMI 保护。此器件可在高达 208 MHz 的时钟频率和高达 104 Mbps 的数据速率下运行。NXS0506 是业界最小的 SD 3.0 卡电平转换器，可支持超高速 SDR104 模式NXS0506 采用非常小的晶圆级芯片尺寸封装（16引脚 0.35 mm 间距），节省了 PCB 空间。此设计架构将外部器件数量降到了零。不仅简化了设计，并且降低了手机、平板电脑、相机、机顶盒和游戏手柄等消费电子产品的总成本。

应用

▶手机、平板电脑、笔记本电脑

▶数码相机

▶机顶盒

▶游戏手柄

▶SD/MicroSD读卡器

▶5G - 毫微微蜂窝式基站

▶通信系统

▶汽车驾驶员监控系统、导航系统

▶物联网

▶医疗系统

特性

▶可提供双向电压转换，无需方向引脚（自动方向检测）

▶1.2 V至1.8 V主机侧接口电压支持

▶支持高达208 MHz的时钟频率

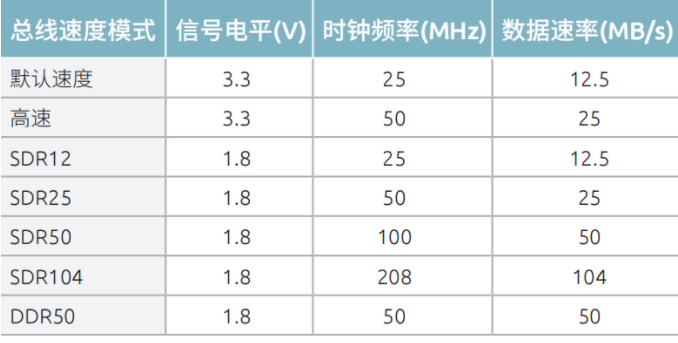

▶电压转换符合SD 3.0规范，支持SDR104、SDR50、DDR50、SDR25、SDR12高速和默认速度模式

▶低功耗

▶集成8 kV ESD保护，符合IEC 61000-4-2卡端4级标准

▶5 V容差I/O端口，支持混合模式信号操作

▶数据通道和CMD通道（找元器件现货上唯样商城）易于交换，不会影响NXS0506的功能

▶通道间偏移200 ps

优势

▶可提供最快的SD卡接口

▶支持最新的SD卡级别

▶符合IEC61000-4-2卡端4级标准

▶集成8 kV ESD保护，符合IEC 61000-4-2卡端4级标准

▶支持快速数据传输

▶内置上拉电阻和下拉电阻降低了BOM成本

▶集成EMI滤波器可抑制数字I/O的更高谐波

▶电平转换缓冲区使主机不受ESD应力影响

▶可直接连接到最新的主机CPU/SOC ASICS

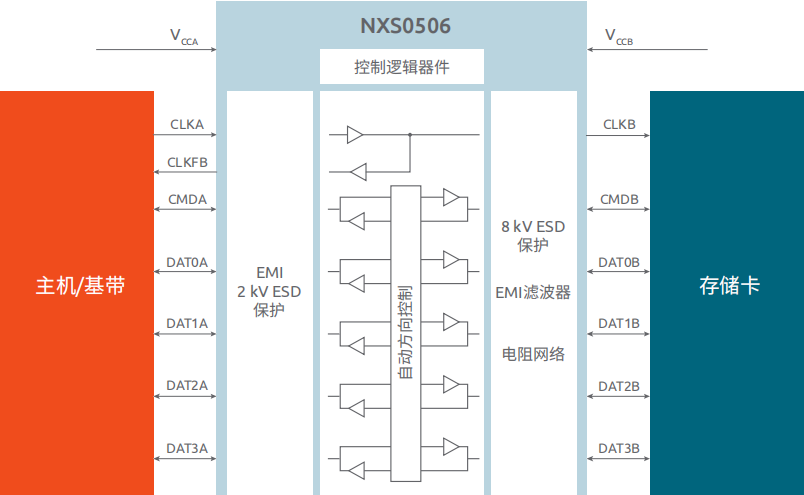

双向电平转换器可在主机和存储卡的 I/O 口电源电平之间转换数据。自动方向检测电路可确定命令和数据信号是从存储卡传输到主机（卡读取模式）还是从主机传输到存储卡（卡写入模式）。NXS0506 在 SD 3.0 标准规范中指定的信号电平支持多种时钟频率和数据传输速率。

NXS0506 具有自动启用功能。如果存储卡端的电源电压（VCCB）升至 1.5 V 以上，电平转换器逻辑器件将自动启用。一旦 VCCB 降低至 0.65 V 以下，存储卡端驱动器和电平转换器逻辑器件将被禁用。此器件可对除 CLK 外的所有数据通道进行自动校正控制。

对于这些引脚，方向控制逻辑器件检测数据流的方向，并相应地控制输出驱动器。主机接口无需指示数据流方向，无需方向引脚即可实现双向电压转换。

时钟始终从主机传输到存储卡端，时序关键读取模式下的数据来自存储卡。电压转换器和PCB（印刷电路板）线路会带来些许延迟。从存储卡读回数据的时序余量减小，特别是在更高数据速率时。为补偿延迟，引入了反馈路径。

NXS0506 中的所有输入/输出驱动级都配备了 EMI滤波器，以减 少对敏感移动通信的干扰。此器件在所有存储卡引脚上都配有稳健的 ESD 保护。NXS0506 架构可以防止主机受到应力，并将所有应力释放到电源接地。

，帮助消费者安全体验 SD 3.0 存储卡解决方案所提供的更快数据速率。
