RC正弦波振荡电路设计(一)

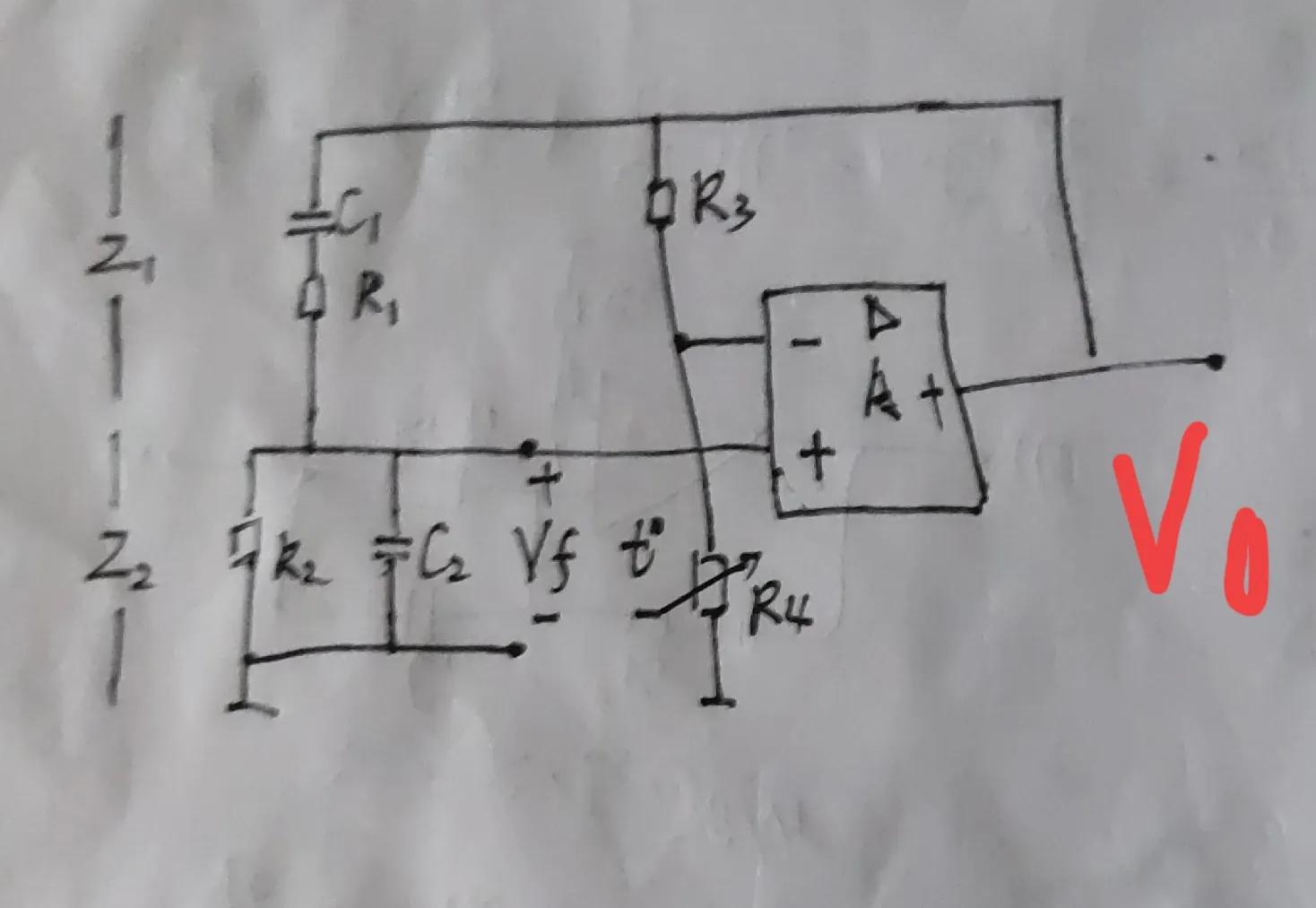

大家好，我是电器电！这篇文章讲一下RC正弦波振荡电路，如图所示。

1

在分析1图之前我们先讲一下信号电路，实际上信号电路分为两类分别是信号的产生电路与信号的变换电路。这两种信号电路都非常重要，值得每个人去重視。

信号的变换电路也就是把正弦波变成三角波，矩形波，锯齿波等等，信号的产生主要讲两种典型振荡电路。一种是RC振荡电路一种是LC振荡电路。两种电路的区别是如果要振荡出中低频率的信号用RC振荡电路，如果要振荡出高频率的信号要用LC振荡电路。

我们这篇文章首先讲的是RC振荡正弦波电路。也称为文氏电桥正弦波振荡电路。电桥为Z1Z2R3R4共同组成。并且发明人为外国人取他的谐音姓氏文氏命名。

大家要注意的一点是凡是振荡器那么它只有输出端无输入端，和我们前面讲的放大器不同，放大器有输入信号Ui，输出信号Uo，而振荡器无输入信号Ui。振荡器是产生方波三角波矩形波的电路，要生出信号一定是正反馈系统，我们在以前提到过正反馈为发散系统，负反馈是稳定系统。

看图1，R1C1R2C2构成了串并联网络输入信号从Vo送来到C1上端，R2C2并联网输出分压Ⅴf作为输入送给后面的放大器，这样的整体联起来就形成了一个闭环系统。从整个闭环系统来看并无外部输入信号，通过前面的学习可以很容易看出放大器为同相比例放大电路，输入接在同相端，反相端通过R4接地，通过R3接输出，把R3和R4还有运算放大器作为一个整体来看的话为电压串联负反馈系统。

放大器的放大倍数是（R4+R3）/R4=1+R3/R4

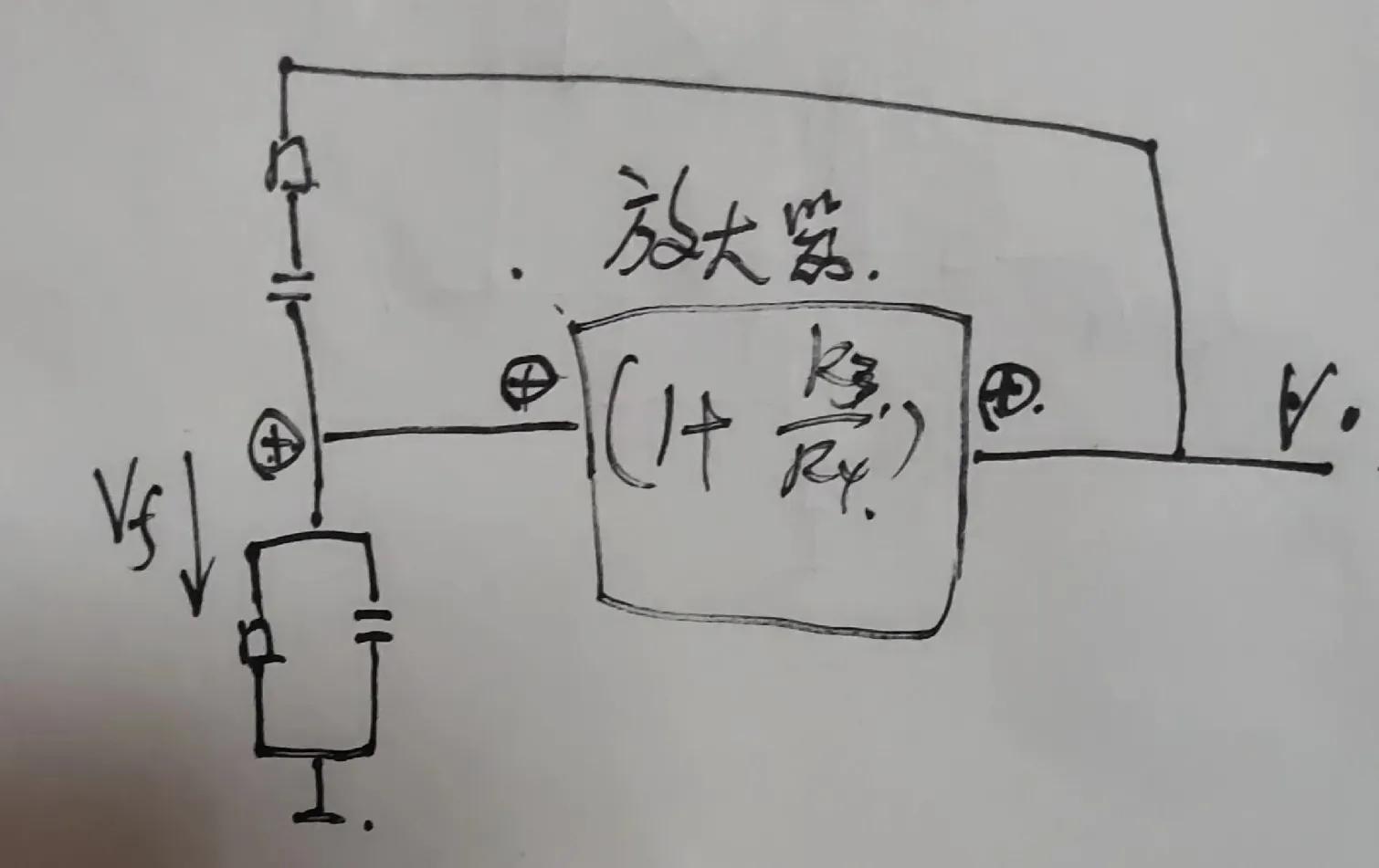

所以电路可等效如下图

2

在图2中如果输入Vf瞬时为⊕那么输出Vo瞬时为⊕，反馈到输入端也为⊕，所以为正反馈。

由于可能刚接触振荡电路，今天我们先讲到这儿，下一篇文章再继续讲解。

最后非常感谢大家的收看！
