RC正弦波振荡电路设计(三)

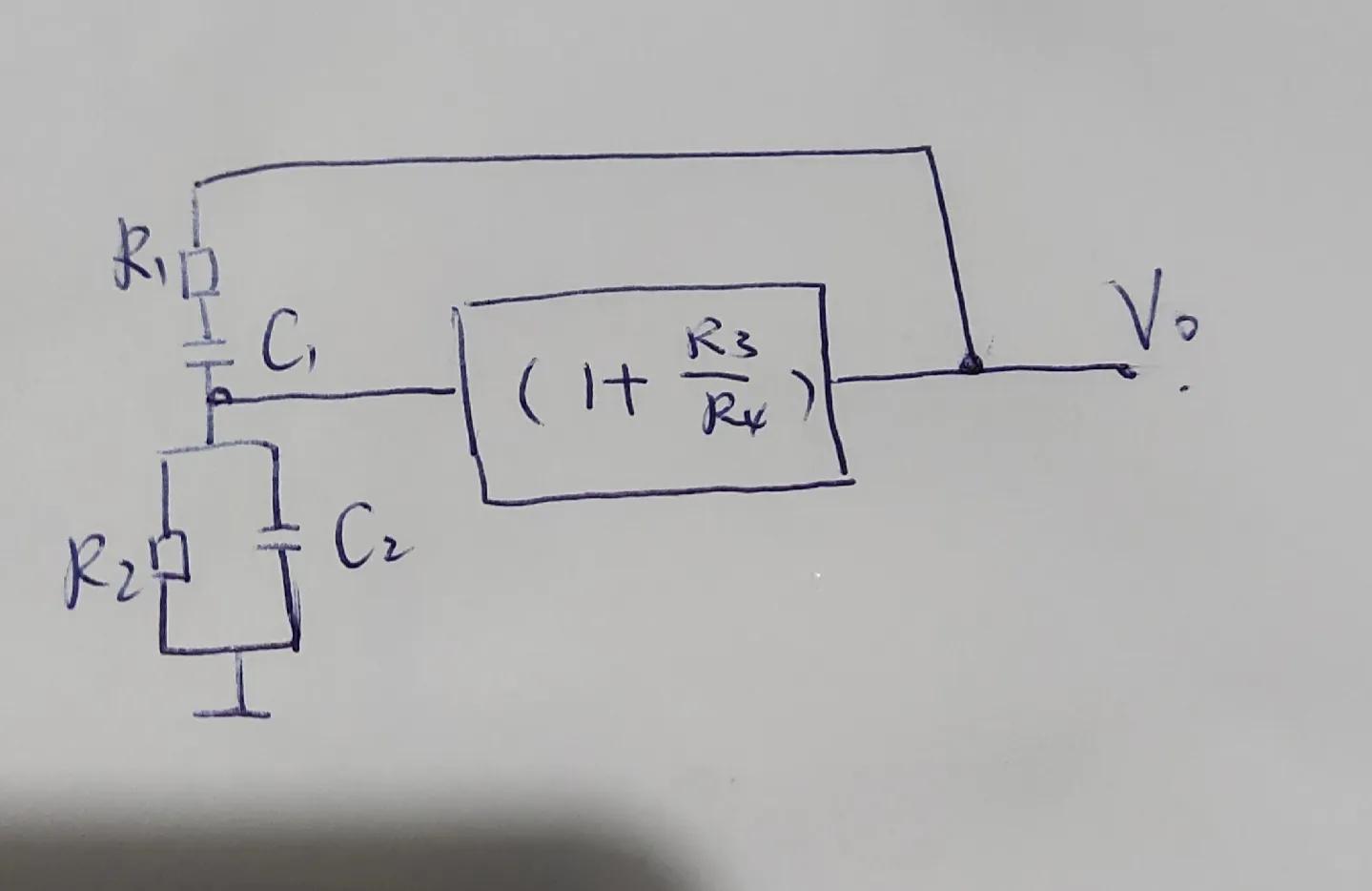

大家好，我是电器电！这篇文章给大家讲一下RC正弦波振荡电路的起振和稳幅过程。如图所示。

1

让我们来看一下1图的简，化电路分析一下它是如何起振的。在分析之前大家也应该明了傅里叶变换的概念。RC正弦波振荡电路不通电时各支路无电流，合闸瞬间各支路电流从无到有产生了一个电的冲击，只要有这样的变化，按照傅里叶的变换在电路中就会有各种频率的正弦波，只不过每个正弦波幅值不同，初始相位不同。在这些频率的正弦波当中一定会包含一种含有ω0的频率。我们选中其中对应的f0频率。

通过前面几章分析再看1图可知（1+R3/R4）的值大于3并且接近于3.所以输入信号波形时输出信号波形大三倍，f0时反馈系数为1/3不会产生任何相位移，幅值就是1/3，反馈回来的波形比最初的波形又大1/3输出后又增大3倍周而复始就构成了起振过程。如下图所示

2

图2为频率为f0时的起振过程，左边器下面图形为初始波形输出增大后反馈到首端变成第二个波形这样一直循环增大。但也不能无限度增大毕竟还有电源的±Uom值。最终会增大到矩形。

那些频率不为f0的信号会怎样呢？不是f0的信号反馈系数会小于1/3，并且会有相位移。我们暂且不管它相位移只看它的幅值变化如图所示

3

看3图左下第一个初始波形到右面会成长3倍当反馈回左面倒数第二个波形时就衰减输出的波形再衰减循环往复的衰减，衰减到很小，但不会衰减为0。有时你需要它的它还会增大。

如何实现是有公式的，因为f0=1/2πRC①

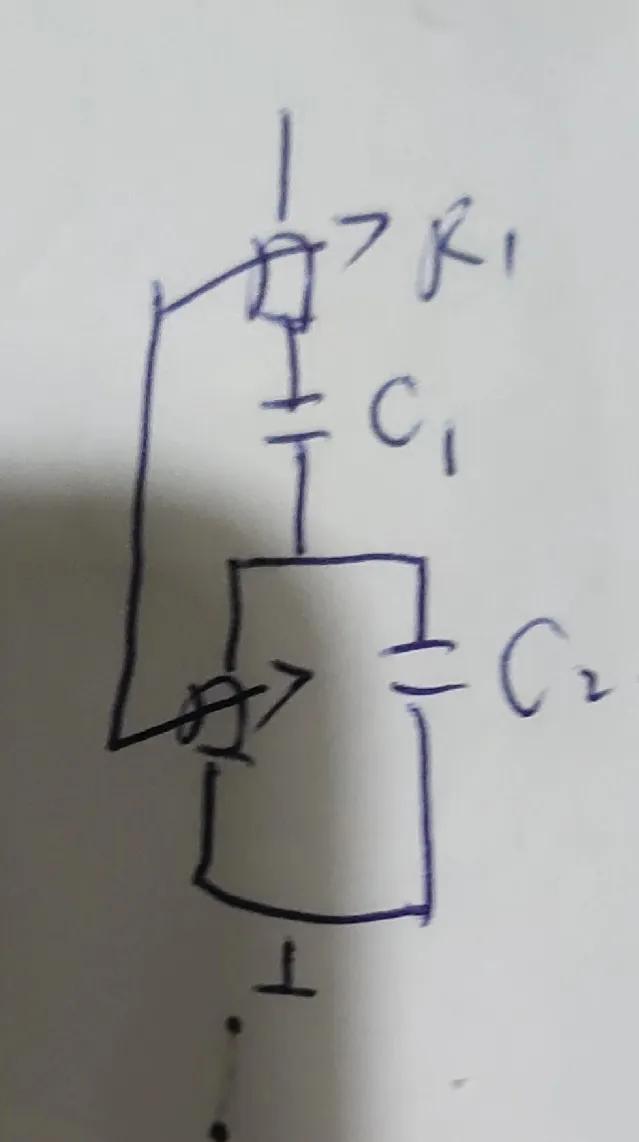

通过①式我们可以看出f0的值是由R和C的值来决定的。可以把图中串并联电路中的两个电阻替换成双联电位器。如图所示

4

频率信号从哪儿来呢？也就是从前面衰减后的信号得来，改变了RC也就改变了输出信号。

上面讲的是RC正弦波振荡电路的起振过程，还有稳幅过程。具体怎样稳幅的下篇文章再给大家介绍！

最后非常感谢大家的收看！
