解读ADC采样芯片（EV10AQ190A）的工作模式（四通道

昨天即上篇博文讲了EV10AQ190A这种ADC芯片的工作模式：双通道模式

我十分重视这些内容，因为这是我认识硬件工作模式的起点，当然这也只是理论上的内容，实际采样过程中也6许会遇到这样那样的问题，那就需要自己慢慢探索了，理想与工程还是会有一定的差距的！

这篇博文主要讲四通道模式：

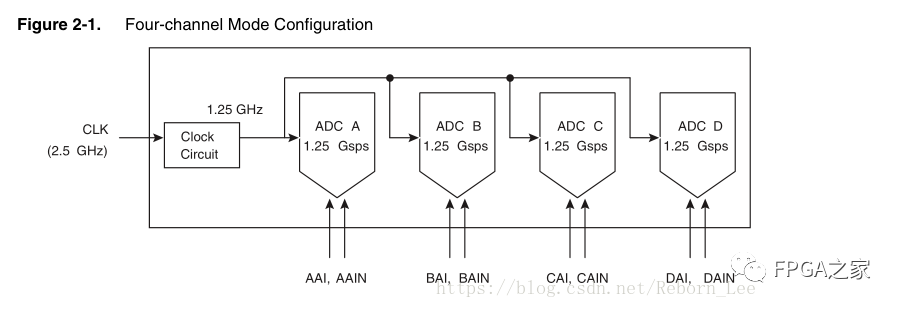

这种模式的框架或者组态（configuration）（我真的不知道这个单词如何用中文准确的翻译处理，我总感觉应该是原理框图），算了以后就叫做组态吧，强行翻译。

由上图可知，四通道模式有4个输入端口，我们分别称其为A端口，B端口，C端口，与D端口，四个端口分别对应四个通道，也就是说四个输入端口中每个端口分别对应一个ADC采样通道，例如当模拟输入从A端口输入时，就有ADC A进行采样。

从上图我们还可以得知，外部2.5GHz的时钟为该ADC芯片提供时钟源，进入内部时钟电路（Clock Circuit），内部时钟电路相当于一个二分频的作用，产生1.25GHz的时钟信号分别输入四个通道，为其提供时钟信号。

每个通道都是一个ADC核，所以说这个ADC有四个核，（有关这里的时钟关系等我单独一篇博文研究吧！）。

每一个ADC核采样速率都是1.25Gsps，也就是说每秒采样1.25G个点！

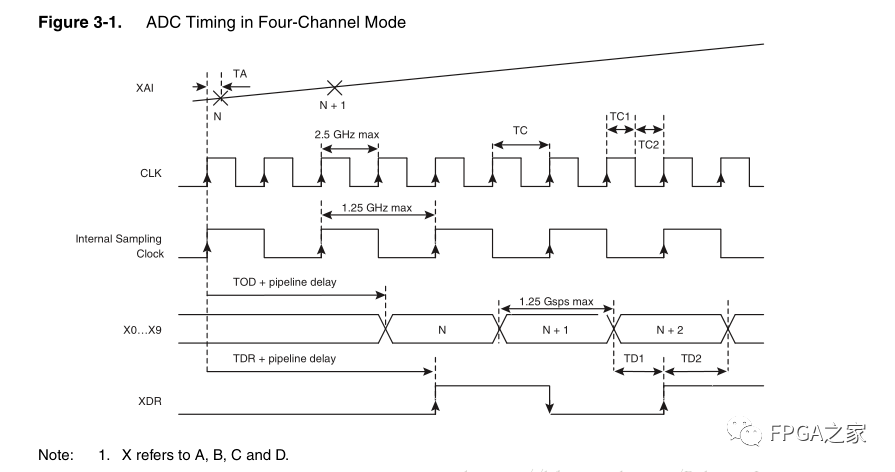

下面看看其时序图：

四通道模式的时序图可以说很简洁了。

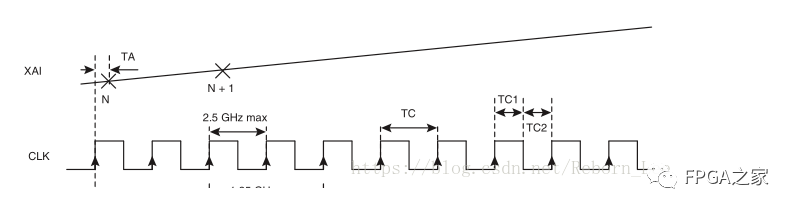

模拟输入XAI与基准时钟CLK：

这个时钟频率最大为2.5GHz；

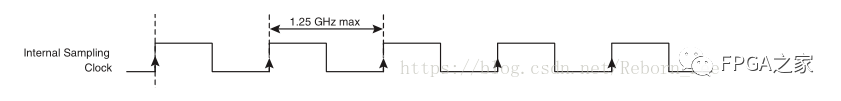

CLK时钟二分频得到ADC内部采样时钟：

频率为CLK的一半，最大为1.25GHz；

基准时钟CLK四分频得到采样数据同步时钟：

这个时钟频率就更低了，为基准时钟CLK的1/4；

内部采样时钟的上升沿到达时，开始采样，分别为N，N+1，...

每一个核（每一个通道）每秒采样1.25G个数据点；

同样该模式也采样了流水线结构，ADC的任一个通道采样得到数据后，这时数据的同步也就开始了，关于ADC怎么知道什么时候同步的问题，我想暂且就认为采样得到数据后，内部发出一个信号，这个信号通知ADC该同步了。

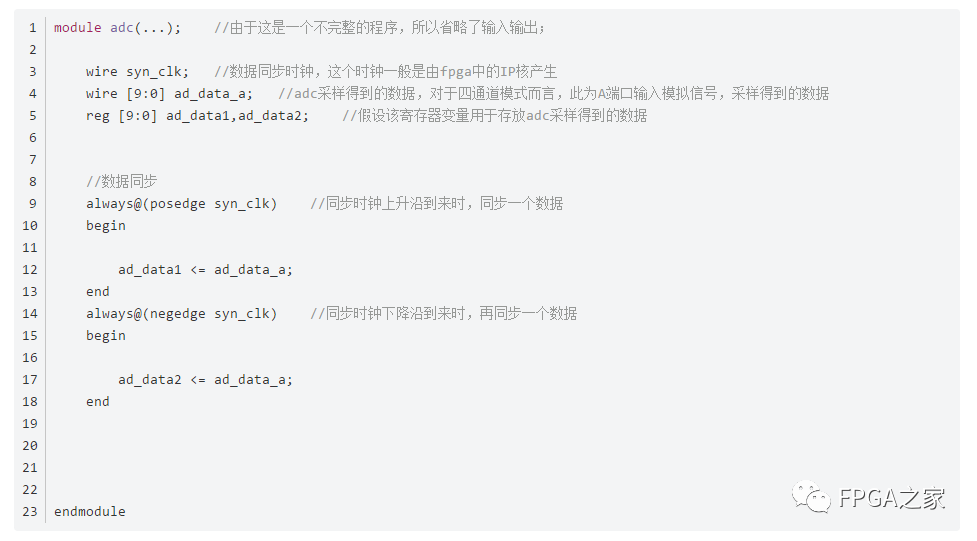

最后贴出部分代码，此代码讲了写此程序的部分思路，好多东西需要自己往里面填写，例如adc单通道模式采样模块肯定要用一个IP核产生采样数据，还有时钟产生模块等，这里仅仅为了理解上述同步过程而简写的几行代码！
