解读ADC采样芯片EV10AQ190A的工作模式

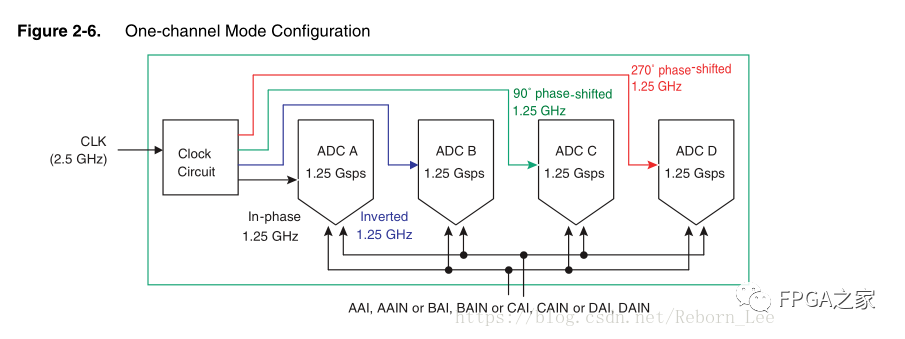

直接看框架图吧：

直接说重点，任意一个输入端口输入的模拟信号同时进入ADC芯片的四个核（也可以理解为4个通道），这四个核的时钟输入是由内部时钟电路（Clock Circuit）产生的，这四个时钟之间是什么关系呢？

首先这四个时钟频率一致，都是1.25GHz。

其次，假设以ADC A这个核的时钟为坐标系（称之为标准时钟），那么由上图易知，ADC B的时钟输入为偏移了180°的时钟，同理，ADC C的输入时钟偏移了90°，ADC D的输入时钟偏移了270°。

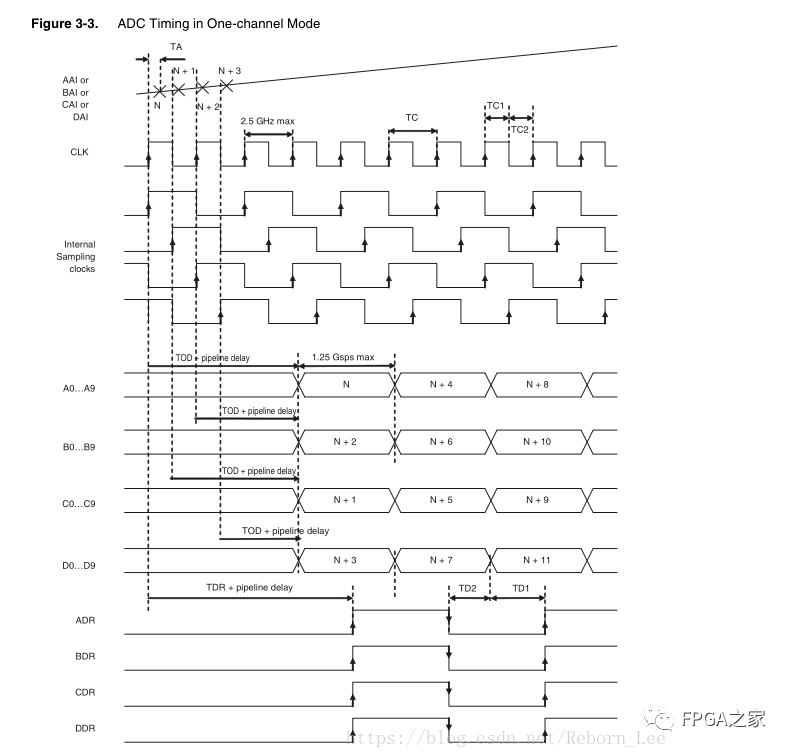

其时序图如下：

我们分解开来看：

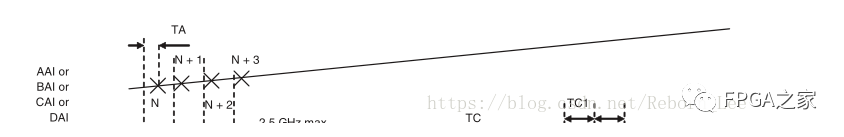

模拟输入XAI：

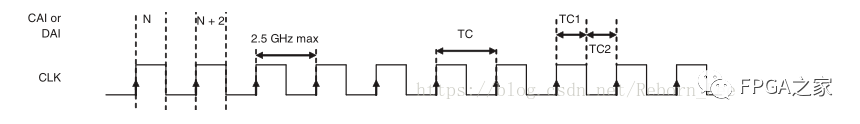

基准时钟CLK：

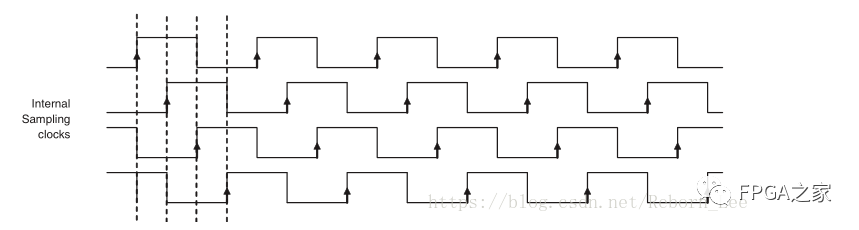

将上面的基准时钟2分频，然后各种相位偏移得到如下内部采样时钟：

可以将上面的内部时钟由上到下编号为clk_a、clk_c、clk_b、clk_d，每个时钟的上升沿到达时，都会对输入模拟数据进行一次采样，这样就相当于采样时钟的最高频率为5GHz，多么充分地应用了4个核的优势呀！

由完整的时序图还可以看出clk_a的第一个时钟上升沿到达时，核A（ADC A）采样的数据为N，clk_c的第一个时钟上升沿到达时，采样的数据为N+1，adc_b的第一个时钟上升沿到达时，采样的数据为N+2，adc_d的第一个时钟上升沿到达时，采样的数据为N+3，后面依次循环。

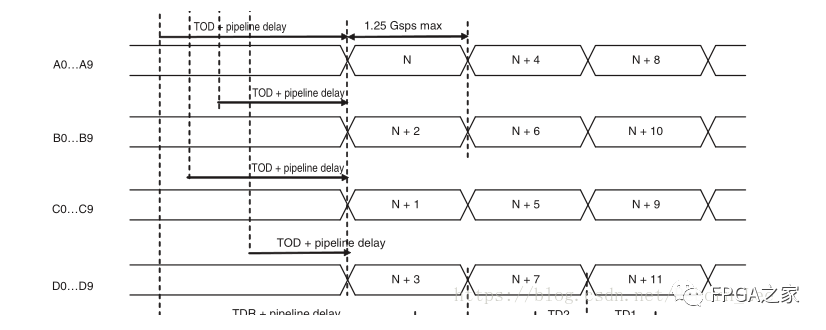

从下面这张图上也能看出上面的采样数据关系：

A0...A9就是ADC A采样得到的数据；（N）

B0...B9就是ADC B采样得到的数据；（N+2）

C0...C9就是ADC C采样得到的数据；（N+1）

D0...D9就是ADC D采样得到的数据；（N+3）

恰好第一个时钟时钟上升沿到达时，4个核采样四个数据。

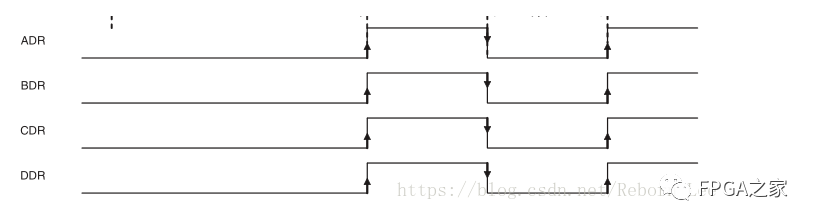

同样，下面就进入了数据同步环节：

同步时钟仍然是基准时钟的4分频，也就是说同步时钟的频率是基准时钟CLK的1/4。

ADR的第一个时钟上升沿到达时，同步数据N，之后是同步数据N+1，再之后同步数据N+2，然后是N+3，ADR、BDR、CDR、以及DDR四个同步时钟理论上是一致的，时钟上升沿以及下降沿同时有效。

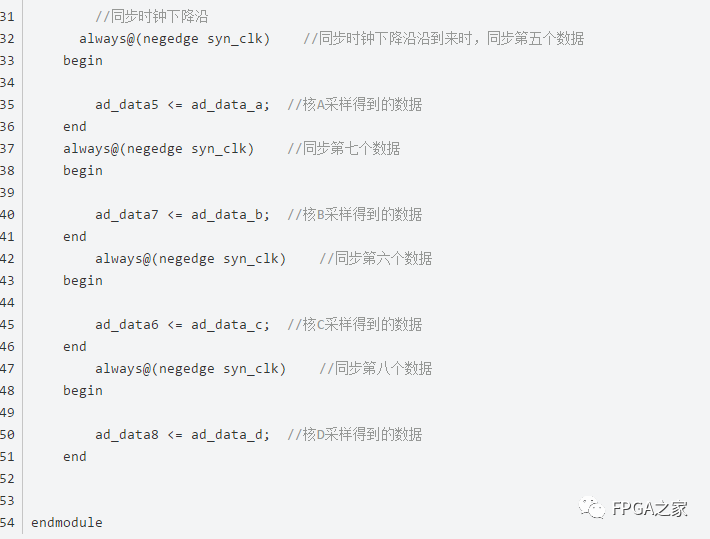

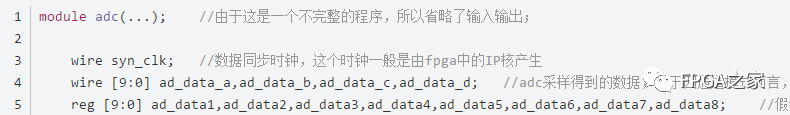

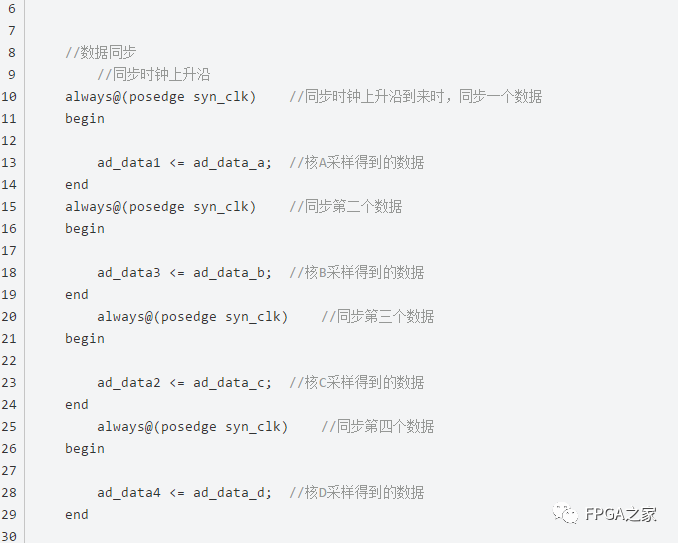

程序的部分思路如下：

module adc(...); //由于这是一个不完整的程序，所以省略了输入输出；

wire syn_clk; //数据同步时钟，这个时钟一般是由fpga中的IP核产生

wire [9:0] ad_data_a,ad_data_b,ad_data_c,ad_data_d; //adc采样得到的数据，对于四通道模式而言，此为A端口输入模拟信号，采样得到的数据

reg [9:0] ad_data1,ad_data2,ad_data3,ad_data4,ad_data5,ad_data6,ad_data7,ad_data8; //假设该寄存器变量用于存放adc采样得到的数据

​​​
