使用数字万用表对IGBT模块进行检验

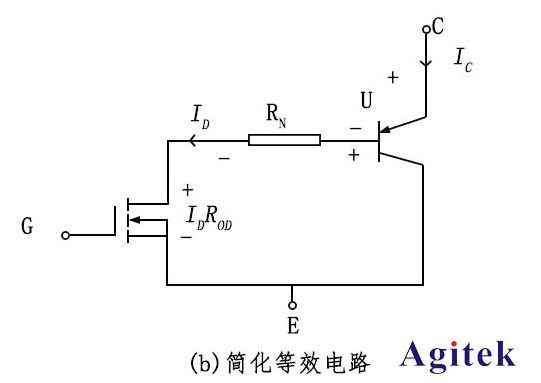

IGBT模块是一种模块化半导体产品，由IGBT(绝缘栅双极晶体管芯片)和续流二极管芯片(续流二极管芯片)通过特定的电路桥封装而成。封装后的IGBT模块直接应用于逆变器、UPS等设备。

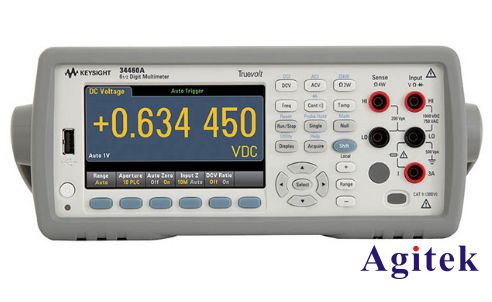

以两单元举例：用数字万用表测量

静态检测：把数字万用表置于×100档，检测黑电笔接1端子、红电笔接2端子，呈现电阻值为无穷大；电笔对调，呈现电阻值应在400Ω左右。

用同样的方法，检测黑电笔接3端子、红电笔接1端子，呈现电阻值为无穷大;电笔对调，呈现电阻值应在400Ω左右。如果满足以上条件，说明此igbt模块的两个单元没有明显的故障。

动态测试：把数字万用表的档位置于乘10K档，用黑电笔接4端子，红电笔接5端子，这时黑电笔接3端子红电笔接1端子，这时电阻值为300-400Ω，把电笔对调也是有大约300-400Ω的电阻值说明此igbt模块单元是完好的。

使用相同的方法测试端子1和2之间的igbt模块。如果满足上述条件，igbt模块也处于良好状态。

将数字万用表拨在R×10KΩ挡，用黑电笔接igbt模块的漏极(D)，红电笔接igbt模块的源极(S)，这时数字万用表的指针指在无穷处。

用手指同时触及一下栅极(G)和漏极(D)，这时igbt模块被触发导通，数字万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。

之后再用手指同时触及一下源极(S)和栅极(G)，这时igbt模块被阻断，数字万用表的指针回到无穷处。这时就可以判别igbt模块是好的。

注意：若进第2次检测时，应短接一下源极(S)和栅极(G)。

所有指针式万用表皆可用作检测igbt模块。

注意判别igbt模块好坏时，一定要将数字万用表拨在R×10KΩ挡，因R×1KΩ挡之下各档数字万用表内部电池电压太低，检测好坏时没法使igbt模块导通，而没法判别igbt模块的好坏。
