如何判断双极型晶体管的工作状态

双极型晶体管是一种由两个极性晶体管组成的晶体管，它具有双向控制的功能，可以控制电流的流动方向。其中一个晶体管为NPN晶体管，另一个晶体管为PNP晶体管，它们的电位分别为负和正。双极型晶体管可以控制电流的流动方向，当电流流向NPN晶体管时，它就会被激活，而当电流流向PNP晶体管时，它就会被抑制。双极型晶体管可以用于控制电流的流动方向，从而实现双向控制的功能。

双极型晶体管体积小、重量轻、耗电少、寿命长、可靠性高，已广泛用于广播、电视、通信、雷达、计算机、自控装置、电子仪器、家用电器等领域，起放大、振荡、开关等作用。

双极型晶体管的工作原理是，当电流流向晶体管的一端时，它会产生一个反向电压，从而阻止电流流向另一端。这种反向电压可以用来控制电流的流动，从而实现数据的处理。

双极型晶体管正常工作时分为四个工作区域：正向放大区、饱和区、反向工作区和截至区。通过在双极型晶体管的三个电极施加不同的电压，可以控制其工作在不同的工作区域。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

双极结型晶体管的结构

双极结型晶体管的基本结构由两个PN结组成，产生三个连接端子，每个端子都有一个名称，以区别于其他两个端子。这三个端子是已知的，并分别标记为发射器（E）、基极（B ）和收集器（C ）。

双极结型晶体管是电流调节器件，可控制从发射极流向集电极端子的电流量，与施加到其基极端子的偏置电压量成比例，因此其作用类似于电流控制开关。由于流入基极端子的小电流控制形成晶体管动作基础的更大集电极电流。

这两种晶体管类型PNP和NPN的工作原理完全相同，唯-的区别在于它们的偏置和每种类型的电源极性。

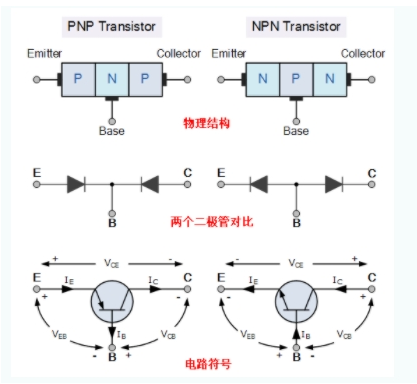

下图给出了PNP和NPN双极晶体管的结构和电路符号，电路符号中的箭头始终表示基极端子和发射极端子之间“常规电流”的方向。对于两种晶体管类型，箭头的方向始终从正P型区域指向负N型区域，与标准二极管符号完全相同。

如何判断双极型晶体管的工作状态

可以通过测量晶体管的电位来判断双极型晶体管的工作状态，当晶体管的电位为正时，表明晶体管处于开路状态；当晶体管的电位为负时，表明晶体管处于闭路状态。

通过测量晶体管的极间电压来判别电路中晶体管的工作状态。

当VBE《O.5V时，晶体管处于截止状态，为使截止可靠，常使VRE≤0，此时发射结和集电结均处于反向偏置状态。

当VCE=VBE时，晶体管处于饱和状态。而当VCE《VRE时，发射结与集电结均处于正向偏置状态，此时晶体管工作在过饱和状态。

当Vc》VB》VE时，发射结处于正向偏置状态，集电结处于反向偏置状态，此时晶体管工作在放大状态。
