EMC计算方法和EMC仿真（8）三维（3D）制图

大家好！我是ROHM的稻垣。

在第23篇中，我也想稍微改变一下思路，谈谈在电磁兼容性（EMC）的计算和仿真过程中实际使用的三维（3D）制图。
要想进行电路分析和电磁场分析并最终判断是否符合电磁兼容性（EMC）标准，可能需要通过二维图来比较标准中的限值和预测计算值。例如，在采取EMC对策时，可以一目了然地看到哪个频段符合限值。然而，如果要确认采取EMC对策后哪个频段有多大的效果时，就需要对EMC对策之前的2D图和EMC对策之后的2D图进行比较了。将它们一并显示的方法就是3D制图（Fence plots）。下面让我们实际看一下使用GnuPlot（开源）编程绘制的图形吧！

(a)

(b)
用GnuPlot进行三维（3D）制图，采用CISPR32（原22）标准的3米法

这是用CISPR32（原22）标准的3米法进行预测计算后的结果。

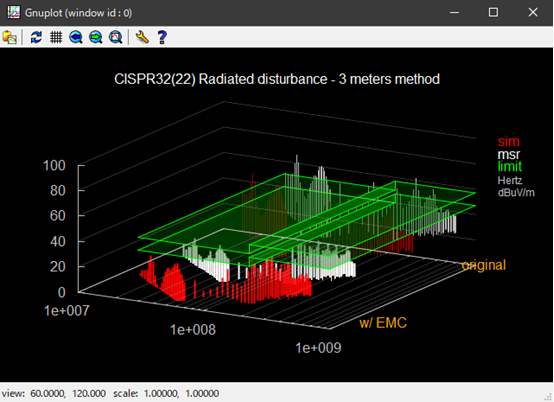

在（a）图中，红色为计算值，白色为实测值，远处两列为EMC对策前，近处两列为EMC对策后，绿色为标准规定的限值。可以看到，所需要的数据全部显示在一个图中了。此外，还可以通过鼠标操作自由旋转画面，所以能在所需的角度进行探讨。
（b）图是从与频率轴呈90度的角度偏移1度显示的结果。细的红色（计算值）和白色（实测值）是EMC对策之前的值；粗的红色（计算值）和白色（实测值）是EMC对策之后的值。在本例中，可以看出EMC对策在低频范围更为有效。
就像这样，可以从整体上鸟瞰整个预测计算，从而可以用来探讨EMC对策的方向。在电磁兼容性（EMC）标准的各种预测计算中，可以自动显示三维（3D）图形。
GnuPlot工具主要用于二维（2D）制图，但也配置有三维（3D）制图的内置命令。它的Shell脚本描述非常简单，应用范围也很广，下面我举例介绍一下。

GnuPlot的三维（3D）制图描述示例

描述示例中的set命令声明了各显示选项的详细设置。三维（3D）制图用splot命令来实现。您可能会觉得行数太多，但是如果您了解了格式，就会明白虽然看起来有很多行，但其实不过是简单命令的集合而已。只需在shell脚本中描述这些命令，就可以在不经意间实现瞬间显示。欢迎大家试用！
