一个定时器设计的脉冲发生器？

1 | 题目

编写程序仅使用一个定时器设计脉宽可调的脉冲发生器。

2 | 设计分析

利用IEC接通延时定时器的当前时间值，根据需求将其分配给脉冲发生器的接通时间和断开时间。

3 | 创建功能或功能块

创建功能块FB，命名为“PulseBy1Timer”。

4 | 定义接口变量

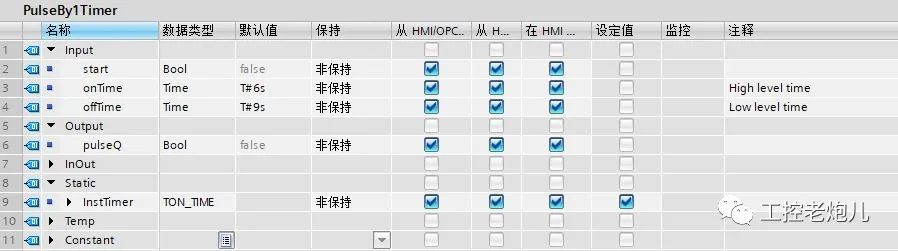

具体接口变量定义见下图：

定义数据类型为布尔型的输入变量start作为脉冲发生器的启动输入，置位有效。定义数据类型为时间类型的输入变量onTime作为脉冲发生器的接通时间输入。定义数据类型为时间类型的输入变量offTime作为脉冲发生器的断开时间输入。

5 | 程序代码

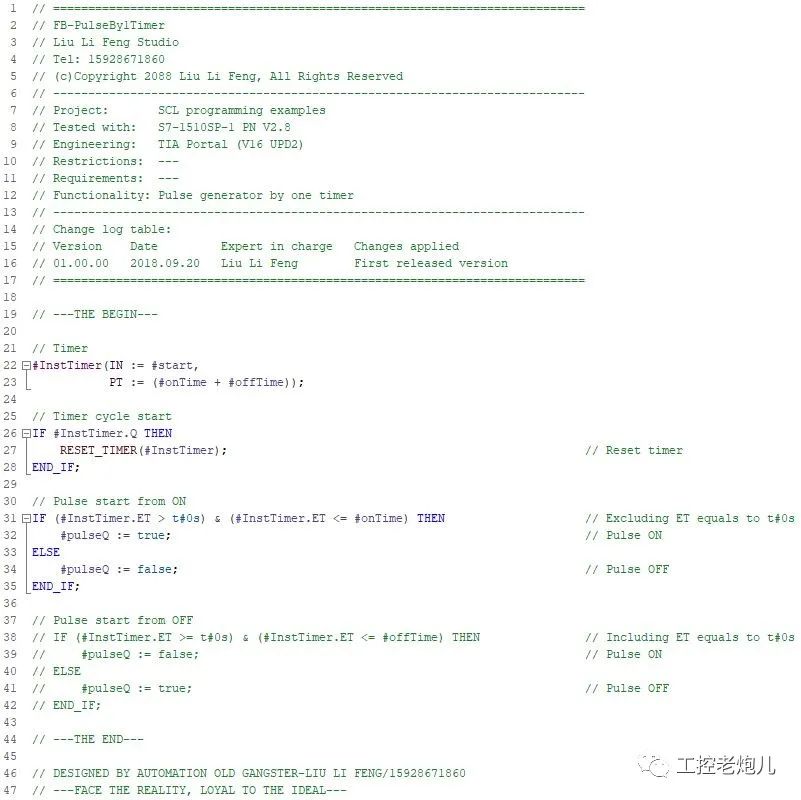

编写程序代码。如下图：

以上代码为脉冲发生器以接通状态启动，如果需要脉冲发生器以断开状态启动，则需要注释掉31-35行代码，取消38-42行代码的注释。有兴趣的小伙伴也可以练习使用2个定时器完成脉冲发生器的功能。

6 | 代码测试

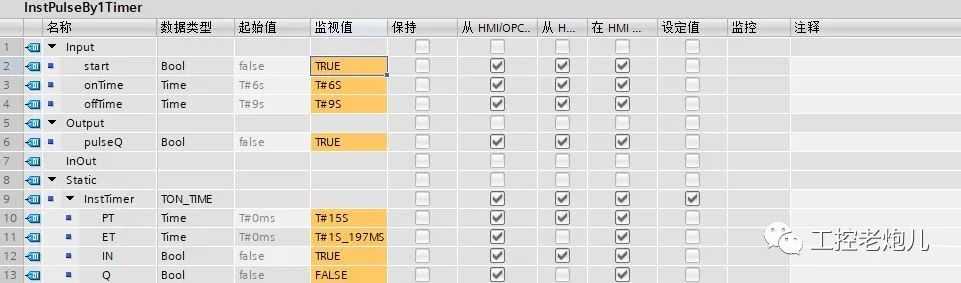

在循环OB中调用FB-“PulseBy1Timer”，调用时会自动创建背景数据块，命名为“InstPulseBy1Timer”，该背景数据块可以用来监视和修改数据。转至在线并监控程序。如下图：

以上图显示了脉冲发生器以接通状态输出。

7 | 总结

学习IF..ELSE语句的使用；

学习多重实例的定义和使用方法；

学习IEC接通延时定时器TON的使用方法。
