SDARS MAX2140 XM无线电调谐器解决方案

以下笔记介绍了使用MAX2140的SDARS XM无线电调谐器方案，包括基本的RF至解调器模块、天线至解调器的信号路径、MAX2140调谐器的特性以及SDARS接收器的一些关键RF规格。

介绍

卫星数字音频无线电服务（SDARS）是一种基于卫星的直接广播无线电服务。在SDARS中，数字编码的音频娱乐材料直接从轨道卫星广播到地面接收器，或者在接收器与卫星处于屏蔽位置的情况下，通过中继站广播到接收器。Maxim的MAX2140是一款完整的RF至基带SDARS接收器。

完整的SDARS接收器MAX2140

MAX2140完整接收器设计用于SDARS，具有以下特性：

集成接收器，仅需一个SAW滤波器

独立的射频AGC环路

差分 I/Q 接口

完整的集成频率生成

外部LNA的偏置电源

过流保护

低功耗待机模式

图1所示为MAX2140原理框图。

图1.MAX2140框图/引脚配置

XM收音机调谐器框图

解调器框图的RF输入如图2所示。

图2.SDARS无线电调谐器框图。

音频信号首先通过天线接收，为了满足灵敏度要求，需要外部低噪声放大器（LNA），该放大器可由基带控制器控制;

该调谐器包括一个独立的RF AGC环路和基带控制的IF AGC环路，有效地提供超过92dB的总动态范围。IF AGC 和 RF AGC 的操作如附件 A 所示;

通道灵敏度由SAW滤波器和片内单芯片低通滤波器确保。后端信号路径中还插入了高通滤波器，从而消除了直流偏移;

为了实现足够的镜像抑制，该IC包括一个镜像抑制混频器，该混频器还可确保良好的半中频抑制;

小数N分频PLL允许非常小的频率步进，从而实现AFC环路。此外，基准电压源由外部XTAL和片内振荡器提供。还提供基准电压缓冲器输出。

SDARS调谐器的规格

1. 频率和信道带宽

XM被分配了12.5MHz的频谱范围，从2332.5到2345MHz，以2338.75MHz为中心。这个光谱大致分为六分之一。四个波段分配给发射卫星，两个波段分配给地面中继器网络。

图3.SDARS 频段。

2. 调制

卫星使用QPSK调制，中继器使用COFDM调制来实现地面广播的要求。

3. MAX2140的射频规格

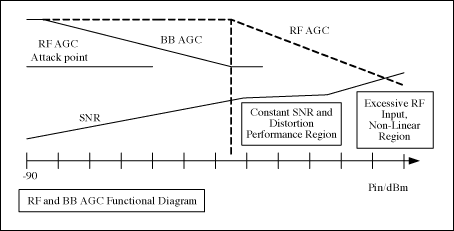

附录A：中频AGC和RF AGC的操作
