产生正弦信号常用桥式、移相式和双T式RC振荡电

对于我们所了解的信号“正弦波”我想大家并不陌生，但是至于怎么产生的可能都不太了解，产生正弦波的电路也有很多，常用的有桥式、移相式和双T式RC振荡电路，至于电路图呢见下图所示。

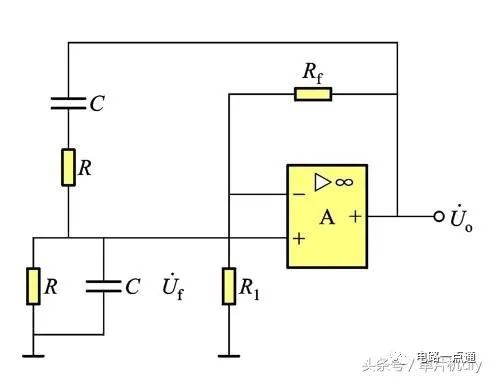

桥式

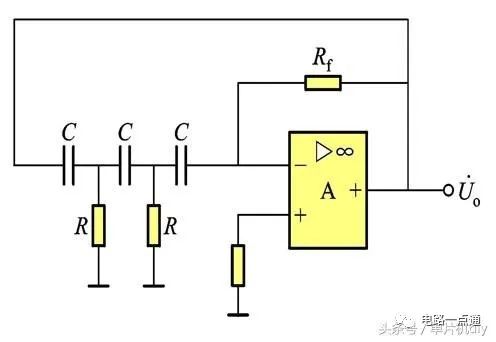

移相式

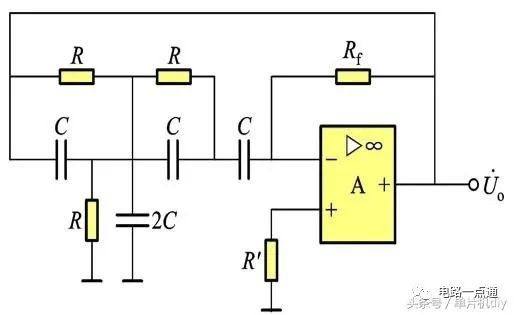

双T式RC振荡电路

由于篇幅有限今天我们就光介绍下桥式，桥式电路相对下面的那两种较为简单点，左面那两个R(电阻)C(电容)实际上起到选频的作用也就是选择产生正弦信号的频率，在这里计算公式为

公式

有了公式我们就很容易就能设计出我们想要的电路，产生想要的频率，电路中的Rf和R1在这里充当的是信号放大的作用，在选择的时候，Rf大概是R1的两倍，但是要稍微大于两倍，只需大于一点就行，至于为什么这样可以认为是信号起振的必要条件，因为我们实际上是没有信号输入的，我们所利用的信号就是开关闭合给这个信号发生器干扰信号把它进行放大所得到的，所以才会有这种条件。

至于为什么叫做桥式，那是因为去掉运算以后，剩下的电路正好像个惠斯通电桥。

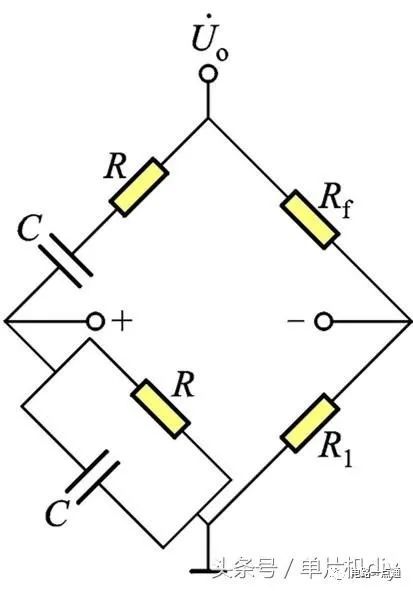

桥式电路

是吧，这里是非常像的，另外呢在设计的时候最好要保证左边选频电路的电阻值相等，看到电路图我们也能看出最好满足这一条件，电路搭建成功之后就能产生一个正弦波信号，不过由于电阻和电容的值是固定的所以产生的频率也是固定的，如果想要产生一个频率可变的电路，我们可以通过改变电阻的值，也就是把R换成电位器，这样就能随便产生我们想要的正弦波频率了。

这种电路较为简单，我想接触过电路的大概都能看懂，这三种电路也都能产生正弦波，大家可以按照实际情况择优选择，如果暂时用不到就收藏吧，使用的时候能及时拿过来看下。
