三极管直流工作环境分析(二)

上期对三极管直流工作环境进行了分析，主要由三个偏置参数决定：基极电压、集电极电流、集电极电压，这期除了分析集电极电压之外，有必要对三极管“负载曲线”进行分析。

关键词：集电极电压;负载曲线;

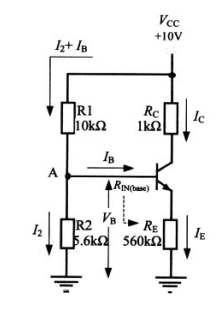

分析偏置参数(集电极电压)同上期一样，都是一样的电路图，如图1-1所示：

图1-1 分压器偏置电路

01偏置参数之三——集电极电压Vc

如图1-1所示，三极管集电极C极与电阻Rc串联，于是三极管集电极电压Vc为：

则三极管集电极-发射极间电压Vce可由两极电压之差计算出来，即：

根据式(1.1)和式(1.2)，可以把图1-1所示分压偏置电路的其余参数求解出来：

02求解三个偏置参数步骤以及计算公式

针对图1-2所示电路：

图1-2 分压器偏置电路

其三个偏置参数：基极电压、集电极电流、集电极电压求解过程为：

基极电压Vb为：

集电极电流Ic为：

集电极电压Vc为：

03三极管的DC负载线

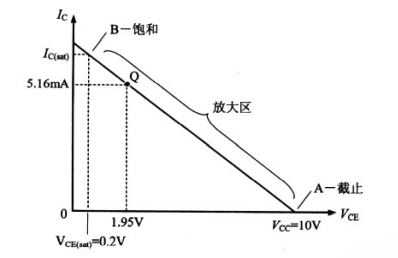

求解上述三极管三个偏置参数都是围绕求解集电极电流Ic和集电极-发射极间电压Vc两个参数进行的，那这两个参数对于三极管有什么用处?如图1-3所示，Q点就是图1-1所示的在分压器帮助下，三极管两个重要参数Ic(5.16mA)和集电极-发射极间电压(1.95V)落在DC负载线上的一点，Q点在DC负载线的中间偏上的位置，说明此时三极管工作在放大区间。

图1-4 DC负载线

由于前面对三极管做了很多讲解，都没有进行总结，下期主要对前几期进行总结，方便后续理解!
