共射放大电路的放大倍数与频率特性

这一节继续对共射放大电路进行总结分析，测量系统的放大倍数与频率特性！

关键：共射放大器电路；

表1-1 共射放大电路的设计规格

01测量放大倍数与频率特性

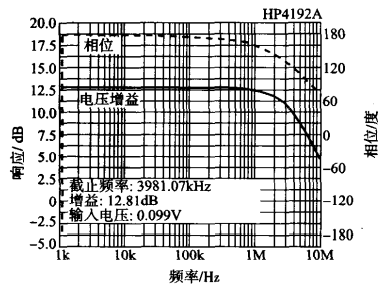

图1-1表示电压放大倍数以及相位的频率特性（1kHz~10MHz）曲线：

图1-1 电路的频率特性

图1-1中对电路的放大倍数进行了正确的测量，得到了放大倍数为12.8dB（≈4.4倍），实际计算中是设Ic=IE进行计算的，所以这个得到的放大倍数比表1-1中设定的放大倍数（Av=5）要小一些，但是实际上晶体管的h~FE~为有限的值，并且Ic要比I~E~要小一些，因此，实际的放大倍数也比用公式计算出来的值要低一些（如果要严格进行计算，不仅要与h~FE~有关，而且与晶体管的输入阻抗h~IE~也有关）。

但是，设定的增益与实际的增益误差就10%左右，所以通过公式进行求放大倍数也是实用的。反过来说，产生10%的误差，并不意味着要采用精度更高的电阻来替代确定增益的电阻，一般是5%精度的电阻就足够了。

图1-2表示系统的频率特性图：

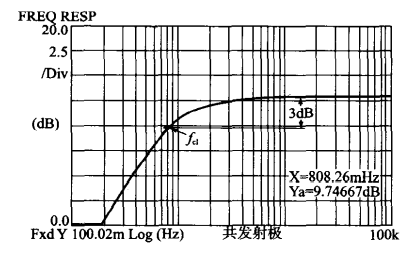

图1-2 电路低频范围的频率特性

图1-2中，低频截止频率为f el =0.8Hz。

在图1-1中可知，改电路的高频截止频率fch（放大倍数下降3dB的频率）是3.98MHz，直至高频范围都有响应。例如，无线电的AM广播频率的上限为2MHz左右，可以知道，该电路所具有的的频率特性是可以用到收音机的高频端。
