三极管的基本参数

时间:2023-01-13 16:36

人气:

作者:admin

标签: 参数  技术手  封装  三极管

导读:上期主要了解了三极管中直流增益、输入参数以及输出参数,这一期主要以S8050为例,对三极管的技术手册进行讲解,我们能从技术手册了解到什么有用的信息呢?...

上期主要了解了三极管中直流增益、输入参数以及输出参数,这一期主要以S8050为例,对三极管的技术手册进行讲解,我们能从技术手册了解到什么有用的信息呢?

关键词:技术手册;

01为什么需要看技术手册

就像三极管S8050的技术手册中罗列的种种有关该器件的参数一样,每一型号的三极管都需要这么一个手册来指导设计工作,否则,拿起手中的三极管进行设计就好比瞎子打灯笼一样。

02器件封装

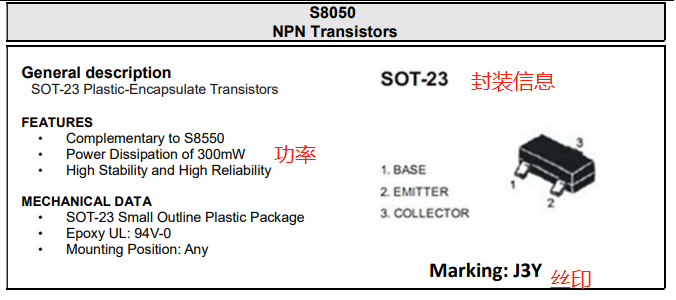

通常三极管的技术手册的第一页,最上面是该器件的封装、外观等信息,如图1-1所示:


图1-1 S8050第一页

图1-1中说明S8050的封装为SOT-23,其丝印号是J3Y以及封装各个对应的管脚b极、c极、e极是如何排布的,功耗为300mW,它一种是高稳定性、高可靠性的三极管。

03极限参数表

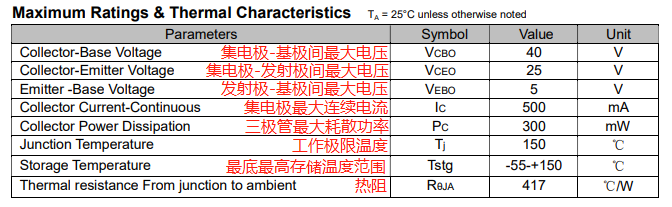

图1-2所示是S8050的极限参数表,它反映了三极管极间电压的最大值、集电极电流持续最大值、使用以及储藏温度等信息,这些参数就是S8050的“生命线”,如果在使用中超过这些极限,那三极管就会损坏。图中Vceo、Vcbo、Vebo参数下标中的“O”代表参数就是在三极管基极开路的情况下获得的。


图1-2 S8050极限参数图

图1-2中同样说明了三极管S8050的额定功率为300mW,其计算方法:


如果用极限参数表中的Vceo和Ic的最大值代入式(1-1):


这里有个问题可不可以用极限参数求额定功率?

这个肯定是不可以的,这个参数会远远大于额定功率300mW,这说明三极管绝对不能让Vce和Ic同时达到最大值,如果Vce和Ic有一个接近最大值,则另一个参数就要保证它们的乘积不会超过额定功率。

04电气参数表

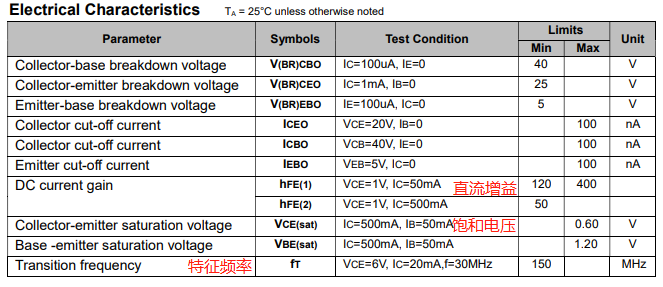

图1-3是三极管S8050的电气参数,里面比较有用的参数是三极管集电极-发射极间的饱和电压、直流增益以及特征频率:


图1-3 S8050电气参数表

从图1-3可知,S8050的三极管集电极-发射极间最大饱和电压为0.6V,一般为0.1~0.3V左右,该参数是指三极管处于饱和状态时(一般在三极管作为开关时的闭合状态),c-e极间的电压值,可以看图1-4所示。

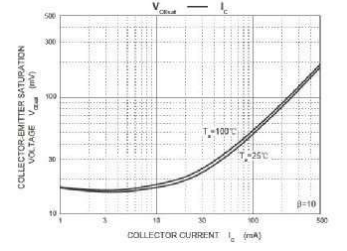

图1-4 S8050集电极-发射极饱和电压曲线图

S8050的特征频率在指定参数下为150MHz,以及不同情况下的直流增益,上期说到了直流增益不是固定的,如图1-4所示,直流增益是与集电极电流有关的。


图1-5 S8050的直流增益图

从图1-5可以看出在同一温度下直流增益Hfe还和集电极电流Ic有较大的关系,一般来说集电极越大,Hfe就越小。图1-6是三极管增益三个阶段下的放大倍数。


05封装细节图

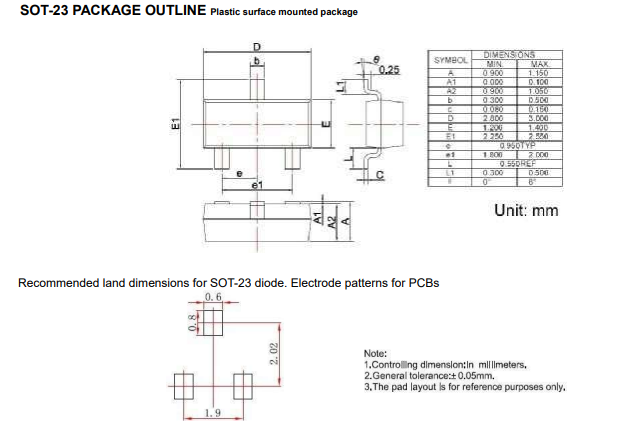

如图1-7所示是S8050的SOT-23的具体封装图,其中展示这个封装各个引脚的大小以及之间的距离。


下一期介绍三极管用作开关基本原理!!
