计算LED限流电阻阻值

在很多产品中，都需要LED灯来作为指示灯，来表明产品的工作状态。比如充电宝上，几个LED搭配起来来表明充电宝的剩余电量。那么LED要多亮呢？这个限流电阻该怎么选定呢？

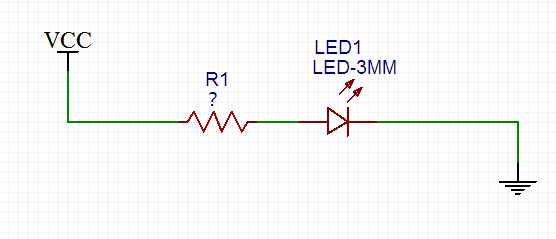

如下LED 电路，VCC是3.3V，LED 选用蓝色LED 灯珠。那么需要再知道哪些参数条件可以知道多大的电阻可以让LED正常工作，不被烧坏呢。

只需要知道LED正常工作时的工作电压（也就是LED正负极两端的电压差），正常的工作电流。这个大家可以查自己使用的LED灯规格书，查到具体的参数。

这里为了方便说明，直接取电压为1.8V，LED额定工作电流为20mA。

那么知道这些，就可以直接用分压原理算出来了。电阻R1上承受电压：3.3V-1.8V =1.5V， 电阻上的电流就等于LED上流过的电流 20mA，

再利用欧姆定律 R =U/I =1.5/0.02 =75 Ω。 当然如果算出来的电阻值不是标称值，可以适当减少LED的工作电流来选到标准的电阻值。

另外就是像充电宝用的LED灯都是由芯片控制亮灭的，如果LED需要的电流比较大，要20mA，但芯片IO口的承受电流最大就只有10mA。那这个时候是不能直接连的，需要加一个三极管来提高驱动能力。
