差分放大电路简介

运算放大器的作用多多，可以搭建出各种用处多多的电路。这个给大家介绍一个由运算放大器制作的差分放大器电路。

对于差分放大电路来说，正相和反相输入都是需要一个信号源，信号源可以是一个稳定不变的电压，也可以是一个电压幅值可变的信号，经过差分电路处理后，得到的是两个输入源的差值。

差分放大器放大两个电压之间的差，从而使这种类型的运算放大器电路成为减法器，而不像求和放大器那样将输入电压相加或求和。

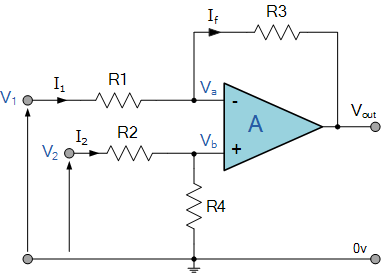

差分放大电路原理：这个还是的靠运算放大器的虚短和虚断原理来推。

虚短：运算放大器反相端和正相输入端电压总是相等;

虚断：运算放大器反相端和正相输入端没有电流输入;

根据虚短原理，Va =Vb , 根据虚断原理及总电路电流和为0，I1=If 。

而根据分压原理Vb=V2*R2/（R2+R4) ,

I1=If => V1/R1 =Va-Vout/R3=Vb-VOUT/R3，

推出Vout 公式:

当R1和R2选用一样的值时，R3和R4选用一样的值时，公式变为: Vout =R3/R1 (V2-V1), 从公式可以看出差分就是一个相减的原理，R3/R1就是放大器的增益。

另外如果R1、R2、R3、R4都选用一样的阻值，那么Vout =V2-V1, 直接就是输入正相值和负相值的差。

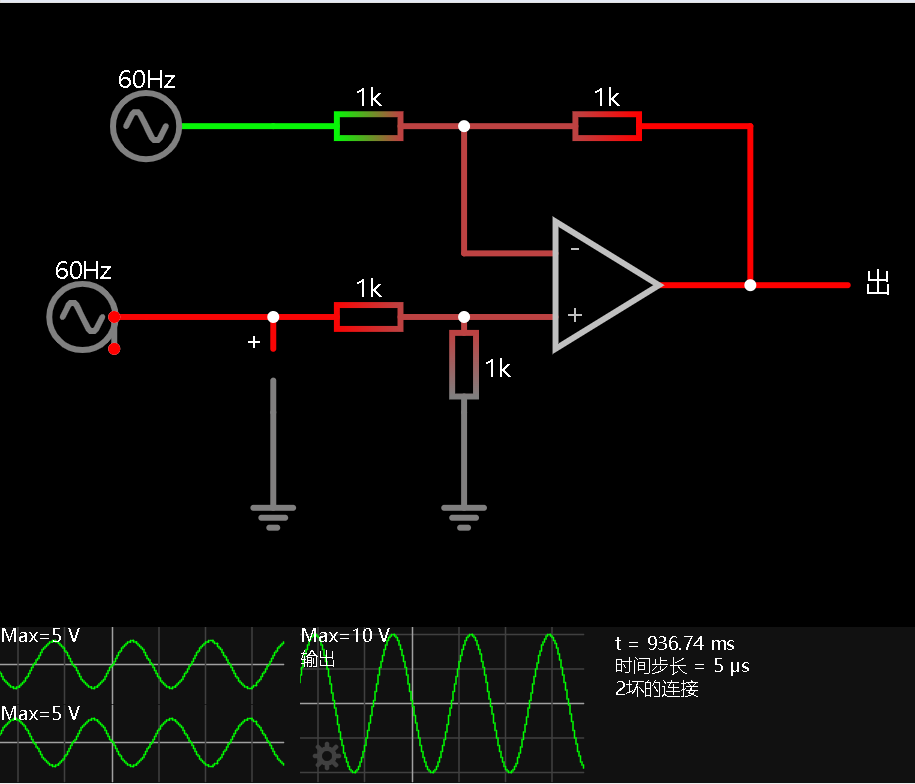

为了大家更清晰的理解这个原理过程，通过仿真软件来具体了解一下。

如下仿真程序中，正相输入和反相输入端分别输入一个电压幅值一样，相位相反的正弦波，R1、R2、R3、R4全部取一样的值。那么在波形的波谷相减最小为-10V，波峰处相减最大为10V。
