云虚拟串口工具远程采集的调试配置教程

云虚拟串口远程采集

利用一台E95-DTU(4G-02) 4G CAT.1通信方案的无线数传电台结合虚拟调试工具实现远程数据采集，以采集远程电表有功功率为例，采集方法基于Modbus RTU协议；

DTSU666寄存器操作方法，详细寄存器列表请阅读“正泰DTSU666用户手册”，此处截取原手册关于有功总电能读取方法说明，如下：

读当前正向有功总电能 ImpEp (101EH)

读命令帧：01 03 10 1E 00 02 A0 CD(十六进制，01 为表地址，03 为读命令，101E 为当前正向有功总电能地址，0002 为单精度浮点数据长度，A0CD 为 CRC16 校验码)

返回帧：01 03 04 3F F1 EB 85 28 87(01 为表地址，03 为读命令，04 为读寄存器返回数据数量，3FF1EB85 为浮点数据，2887 为 CRC16 校验码)

ImpEp 测量值=0x3FF1EB85(单精度浮点)×电流变比×电压变比=1.89(十进 制)×20×(10×0.1)= 37.8kWH。

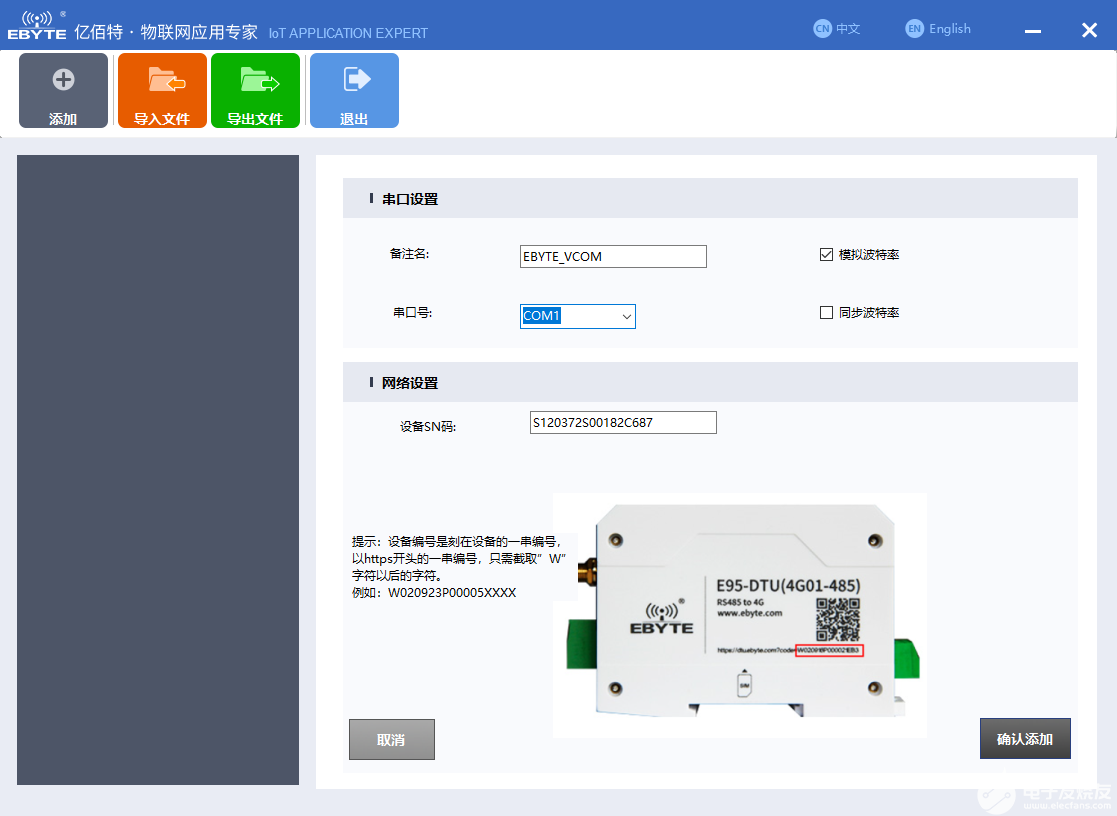

配置云虚拟串口连接EBYTE服务器与现场E95-DTU（4G-02）数传电台实现数据互通，选择虚拟串口号为COM1，并将E95-DTU(4G-02)无线数传电台侧面的SN写入设备SN码输入框，点击“确认添加”；

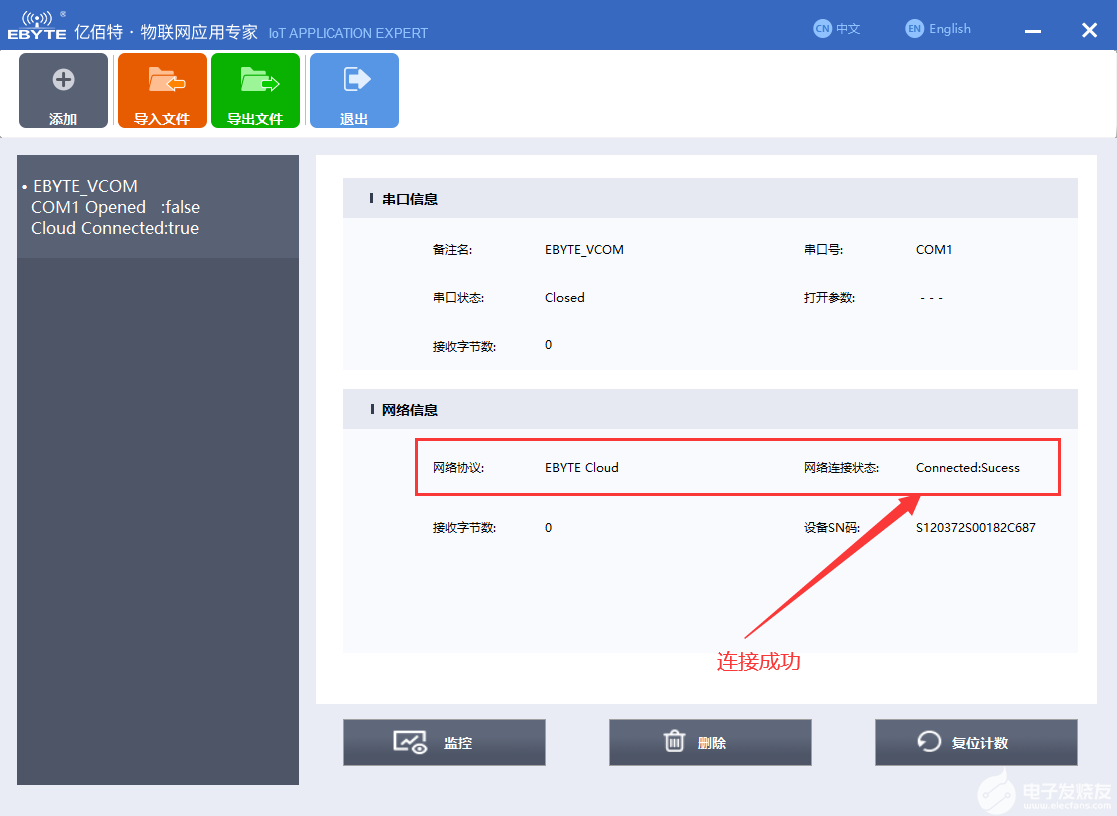

等待虚拟串口服务器连接成功，如下图所示；

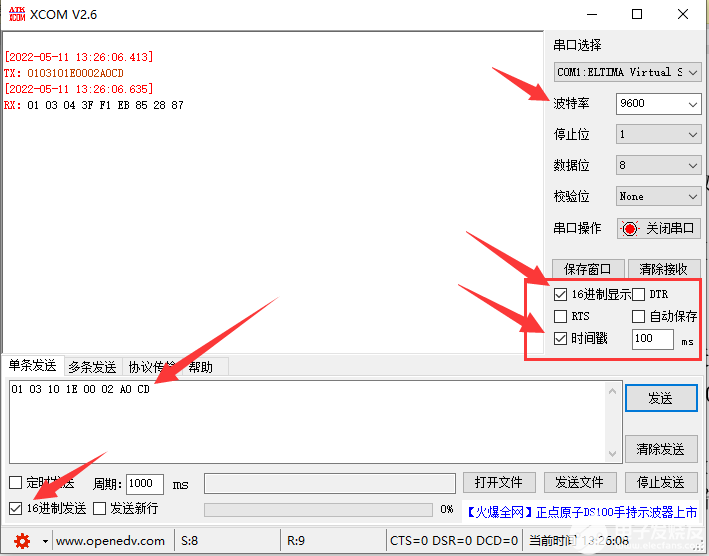

打开串口调试工具，选择虚拟串口号，此处的波特率参数最好和设备相同，使能16进制接收并打开时间戳，选择16进制发送Modbus 指令（0x0103101e0002adcd）等待设备返回数据，利用IEEE754标准解析浮点数据；

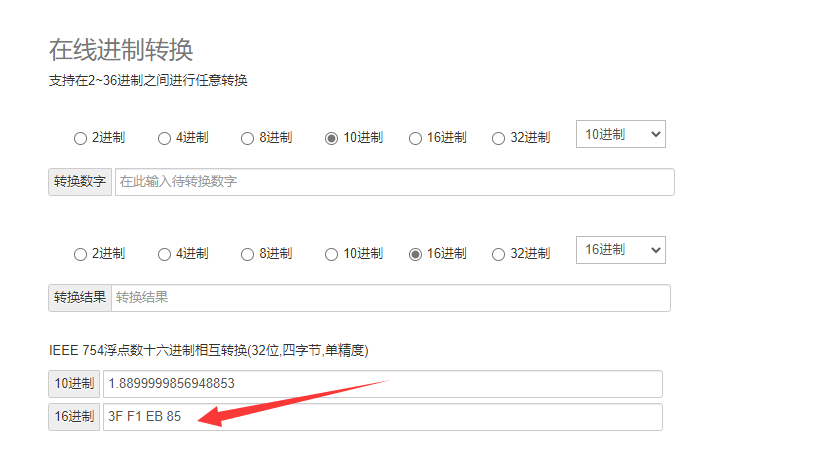

利用网页在线转换（https://lostphp.com/hexconvert/），如下图所示：
