使用BDW83D和BDW84D的100W音频放大器电路

这是使用功率晶体管BDW83D和BDW84D进行最终放大的100W音频放大器的电路图。它采用双极性电源工作。版权属于 Smart Kit。

这是一款设计精良的功放，功率储备大，保真度高，失真小，信噪比好，灵敏度高，功耗低，保护全面。拥有所有这些几乎理想的特性，这款放大器很可能成为您未来高保真系统的基本组成部分，或者它也可以成为升级现有系统的元素。

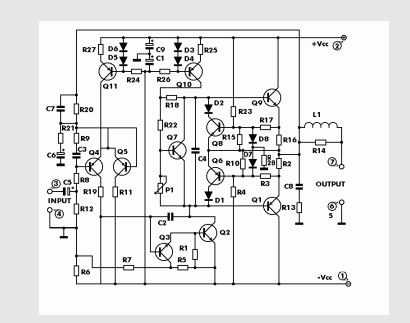

原理图，示意图：

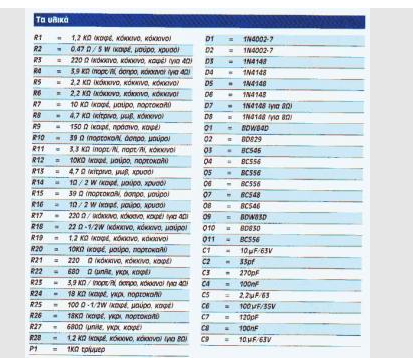

零部件清单：

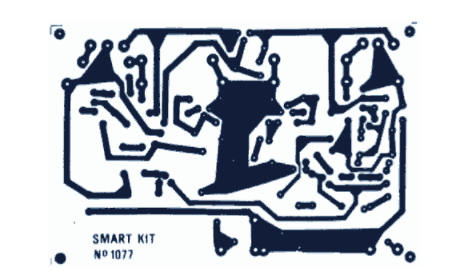

PCB布局：

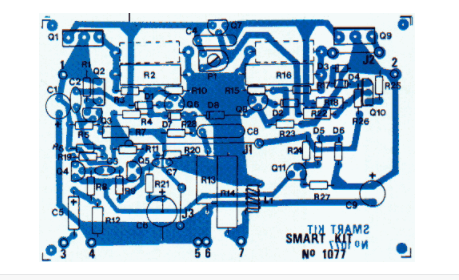

元件放置：

技术规格：

输出功率（f=1 KHz，d=0.5 %）：100 W in 8 ohm

电源电压：………………40 V

静态电流：…………50 mA

最大电流：……………… 2.6 A

灵敏度：600 mV

频率响应：………… 10-35000 Hz （-1 dB）

失真 HD：………………0.01 %

互调距离：………… 0.02 %

信号/噪声：83 dB构造
