医疗器械工业仪器检测装置等兼容方案MS5192/MS5

MS5192/MS5193

MS5192T/MS5193T 为适合高精度测量应用的低功耗、低噪 声、三通道差分输入的 16bit/24bit 模数转换器。

其内部集成了低 噪声输入缓冲器、低噪声仪表放大器，当增益设置为 64，更新 速率为 4.17Hz 时，均方根噪声为 25nV。

集成了精密低噪声、低 漂移内部带隙基准，也可采用外部差分基准电压。

其片内还集成 可编程激励电流源、burnout 电流源和偏置电压发生器。

偏置电 压发生器可将通道的共模电压设置为 0.5*AVDD。

此芯片采用外 部时钟或内部时钟，输出数据速率可通过软件设置数

据更新速率 为 4.17Hz 到 470Hz。

电源电压范围为 2.7V 到5.25V。

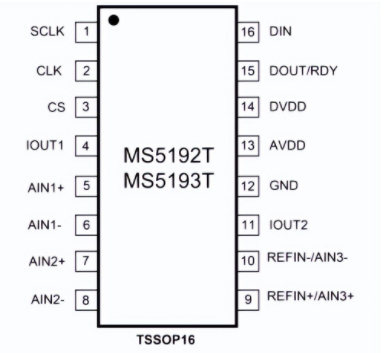

MS5192T/MS5193T 采用了 TSSOP16 封装

产品主要特征

电源电压范围：2.7V到5.25V

支持三通道差分模拟输入；

低温漂电压基准，典型值为10ppm/℃；

更新速率：4.17Hz~470Hz；

均方根（RMS）噪声：在4.17Hz为25nV；

在16.7Hz为30nV；

内部/外部参考源寄存器配置可选；

时钟可选外部时钟或内部时钟；

集成 50Hz/60Hz 限波滤波器

功耗典型值为380uA；

工作温度范围：-40℃~105℃

应用

衡器应力检测

气体分析和血液分析

工业过程控制和仪器仪表

液相和气相色谱仪

6 位 DVM

MS5192pin=pinAD7792

MS5193pin=pinAD7793

AD7793/AD7794属于美国的亚德诺半导体俗称ADI，由于是进口和芯片短缺的原因所以导致进口芯片越来越贵，现在咱们国产芯片瑞盟科技的MS5192/MS5193完美兼容了ADI这几颗芯片短缺的问题，封装上S5192/MS5193与AD7792/AD7793是pin=pin的装上就可以直接用，但是咱们国产与进口的相比价格优势就很明显了，功能相同封装一样所以现在好多客户已经上机了，MS5192/MS5193完美兼容AD7792/AD7793
