分享一个电谐波图形均衡器的示意图

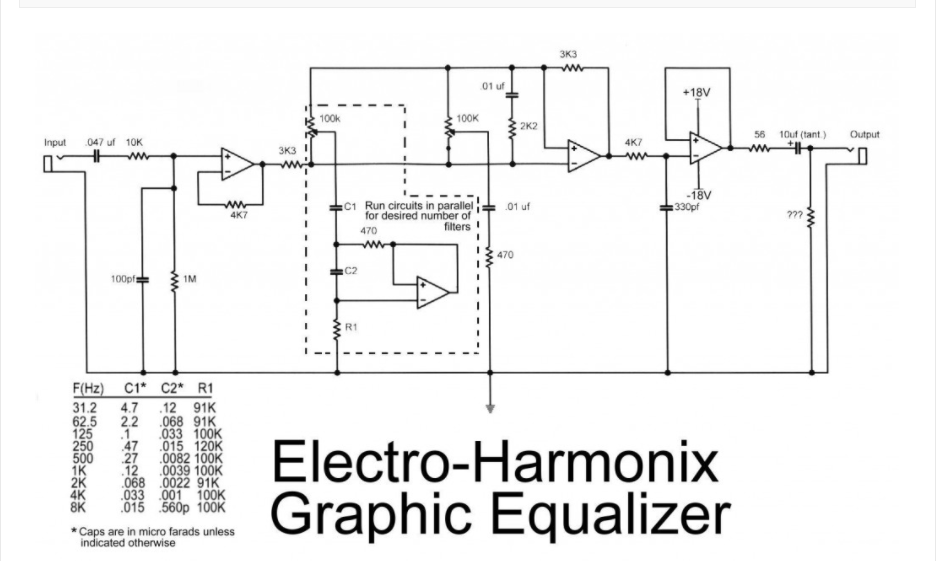

这是电谐波图形均衡器的示意图。您可以根据需要指定通道数。您只需将以下组件并联：C1、C2、R1、一个欧姆放大器、电位计和一个 470 欧姆电阻。升压频率由 C1、C2 和 R1 决定。请参见 C1、C2 和 R1 组合与频率的关系图。

对于运算放大器，您可以使用运算放大器 IC TRX6221、NE5532 或 LM833。使用稳压电源和高品质组件以获得高质量的音频输出。
